Руководство по эксплуатации преобразователей серии PR6000
- 25 -
3.4.2 Разводка клемм силовой схемы
(1). Входные/выходные клеммы силовой схемы указаны в Таблице 3-2.

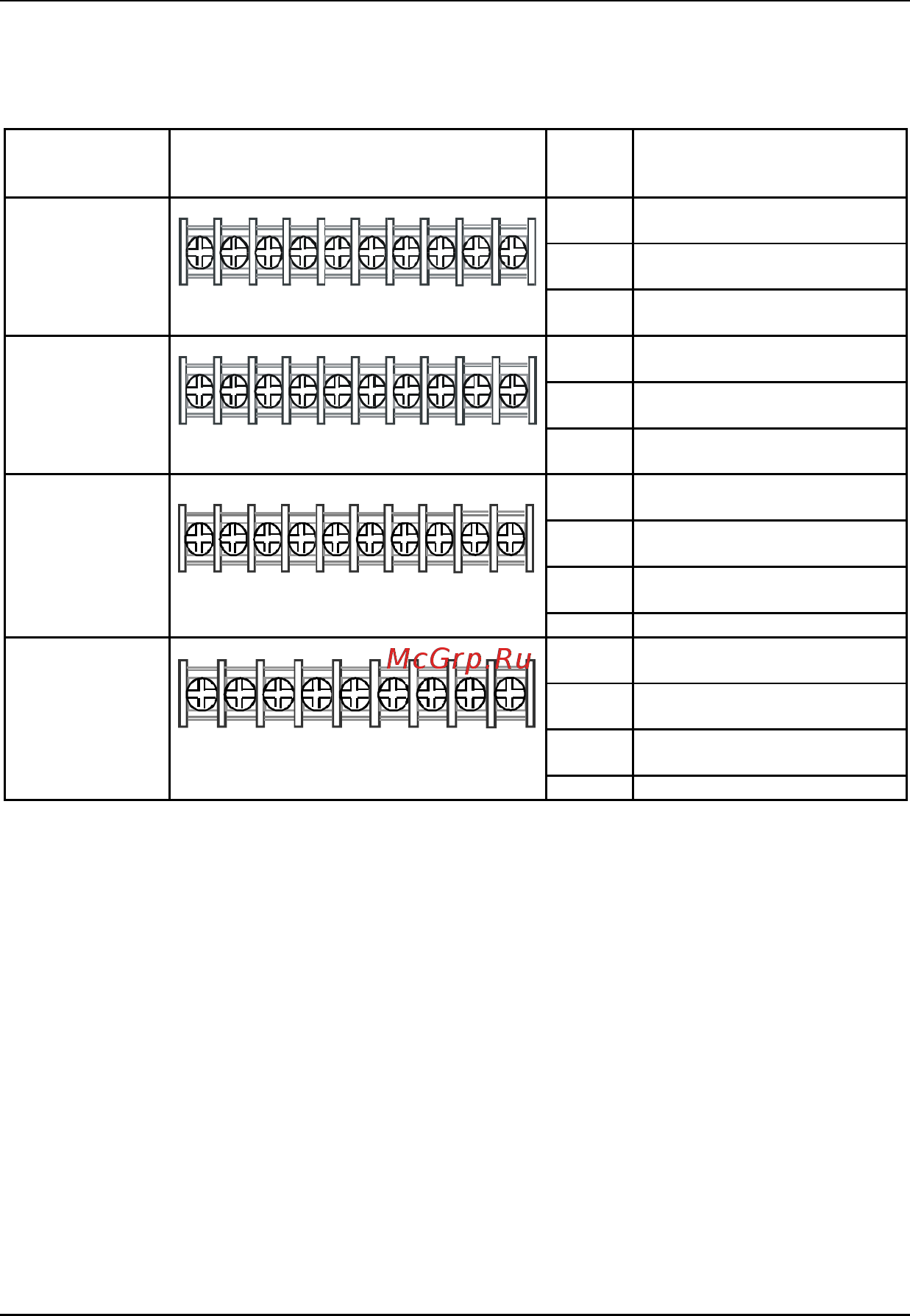

Таблица 3-2. Описание клемм входов/выходов
Соответствующий
преобразователь
Клеммы силовой схемы
Обозна-
чения
клемм
Описание функций
R, S, T
Входные клеммы трёх фаз
перем. тока напряжением 380 В
U, V, W
Выходные клеммы трёх фаз
переменного тока
PR6000-0007T3G~
PR6000-0040T3G
R
S
U
VW
P+ PB T
E
P-
P+, PB
Клеммы для присоединения
тормозного резистора
R, S, T
Входные клеммы трёх фаз
перем. тока напряжением 380 В
U, V, W
Выходные клеммы трёх фаз
переменного тока
PR6000-0055T3G~
PR6000-0075T3G
RS UVWP+ PB T EP-
P+, PB
Клеммы для присоединения
тормозного резистора
R, S, T
Входные клеммы трёх фаз
перем. тока напряжением 380 В
U, V, W
Выходные клеммы трёх фаз
переменного тока
P+, PB
Клеммы для присоединения
тормозного резистора
PR6000-0110T3G~
PR6000-0150T3G
R S U V WP- PBT EP+
E Клемма заземления
L, N
Входные клеммы однофазной
линии перем. тока напр. 220 В
R, S, T
Входные клеммы трёх фаз
перем. тока напряжением 220 В
U, V, W
Выходные клеммы трёх фаз
переменного тока
PR6000-0004S2G~
PR6000-0015S2G
N P+ U V W EPBL
R S T
E Клемма заземления
