Руководство по эксплуатации преобразователей серии PR6000
- 46 -
4.3 Подача электропитания на преобразователь
4.3.1 Проверка, проводимая
перед подачей электро-
питания
Проводной монтаж сле-
дует выполнять в соответствии
с требованиями, содержащи-
мися в главе «Подключение
преобразователя» данного
«Руководства».
4.3.2 Первоначальная подача
электропитания
Убедившись в правиль-
ности выполнения проводного
монтажа и присоединения ли-
нии электропитания, нужно
замкнуть установленный на
входной стороне выключатель
электропитания переменным
током; в рез
ультате, на преоб-
разователь подаётся эле
ктро-
питание, светодиод на клавиа-
турном пульте указывает на
состояние запуска, контактор
нормально замыкается, ото-
бражающее заданную частоту
светодиодное табло показыва-
ет, что процесс первоначаль-
ной подачи электропитания
успешно завершён. Процесс
первоначальной подачи элек-
тропитания представлен на
Рисунке 4-11.

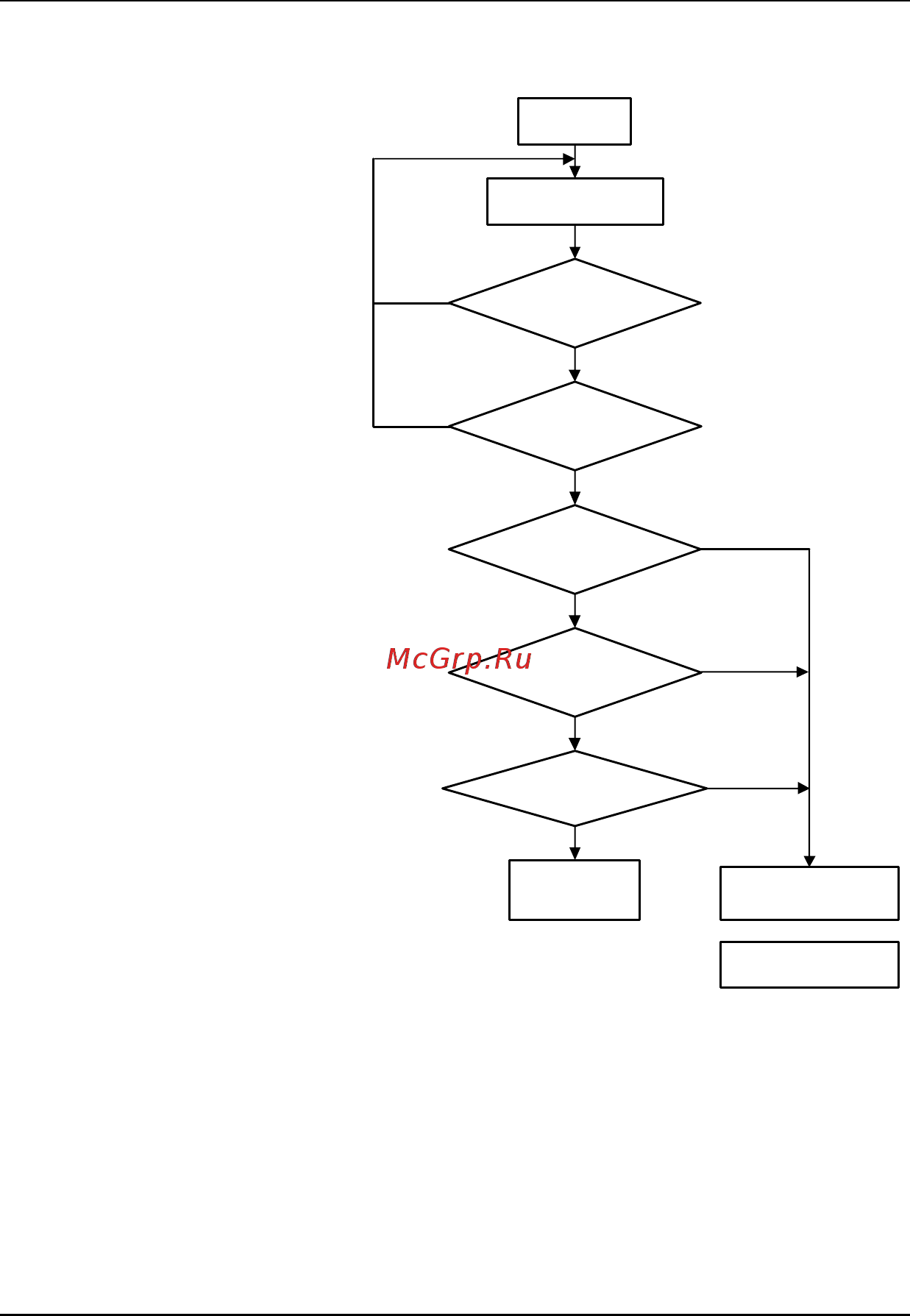

Рисунок 4-11. Блок-схема операций,
выполняемых при первоначальной подаче
электропитания в преобразователь
Да
Да
Нет
Нет
Да
Да
Нет
Нет
Проводной монтаж
Правильно
ли выполнено
присоединение?
Ус п е ш н а я подача
электропитания
Неудачная попытка
подачи электропитания
Нет
Правильную ли
величину имеет входное
напряжение?
Отображ.
изменение состояния
преобразователя в ходе
его пуска
Слышен ли
звук срабатывания электро-
магнита (притягивания
якоря)?
Отображение
заданной
частоты
Определение
причины неудачи
Вход
