Руководство по эксплуатации преобразователей серии PR6000
- 23 -
рованные специалисты, прошедшие соответствующее обучение
и должным образом аттестованные.
( 4 ) Настоятельно рекомендуем перед подачей электропитания прове-
рить, совпадает ли класс напряжения преобразователя с напряже-
нием питания; в случае несовпадения возможно нанесение смер-
тельной травмы работнику и/или повреждение преобразователя.

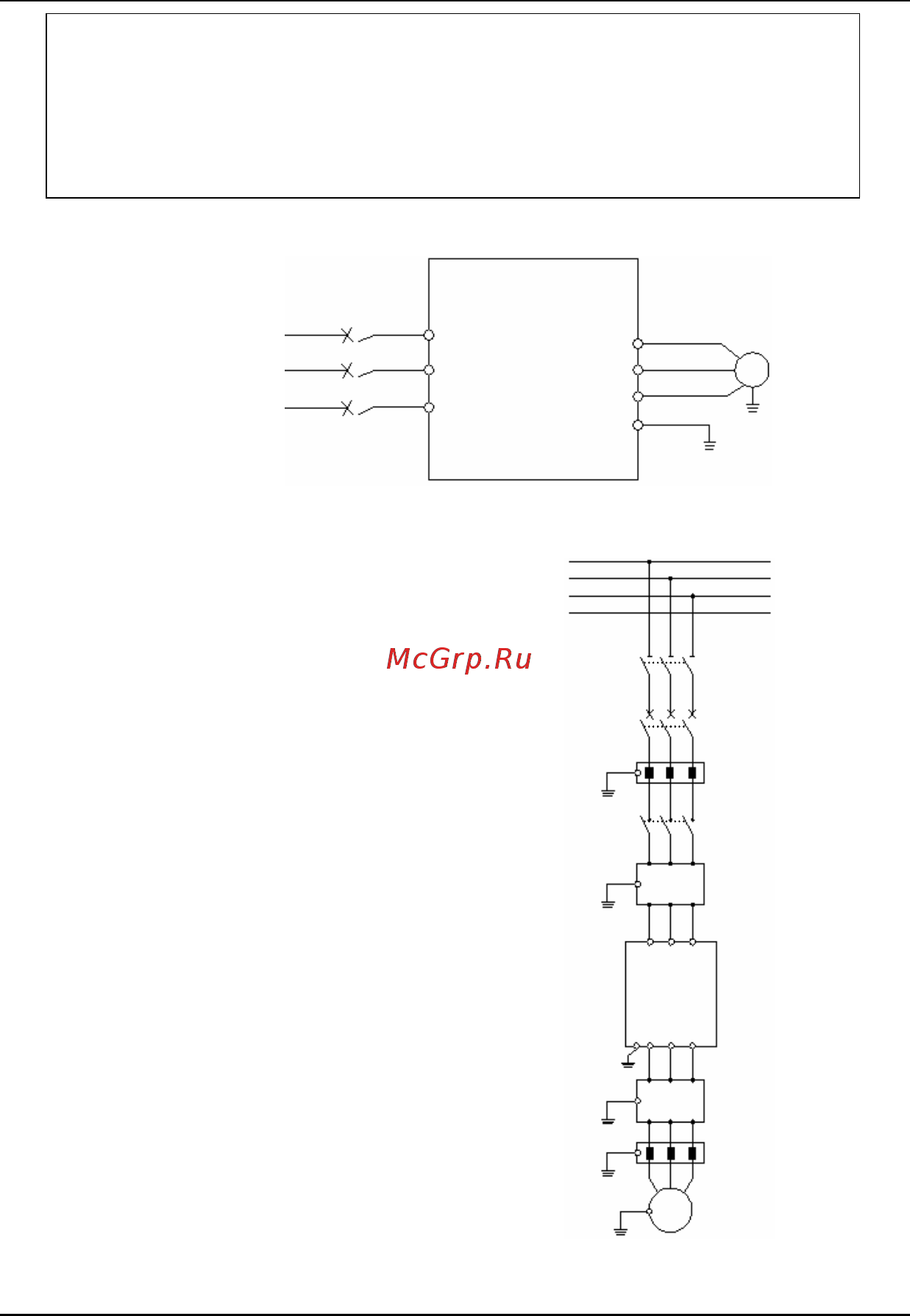

3.4 Разводка клеммной колодки силовой схемы
R(R)
T(T)
U
W
E
V
M
PR6000
S
Линия
электропитания
переменного
тока
Автоматический
выключатель
3.4.1 Присоединение преобразователя и дополнительного оборудования
(опций)
(1) Между электрической сетью и преобра-
зователем должно устанавливаться раз-
мыкающее устройство, например, разъ-
единитель, обеспечивающее безопас-
ность персонала и принудительное от-
ключение электропитания при проведе-
нии технического обслуживания преоб-
разователя.
(2) В цепи электропитания преобразовате-
ля должен быть установлен плавкий
предохранитель или автоматический
выключатель, реализ
ующий макси-
мальн
ую токовую защиту, который ос-
танавливает дальнейшее распростра-
нение неисправности (короткого замы-
кания).
(3) Если качество поступающего из элек-
трической сети электропитания недос-
таточно высокое, нужно дополнительно
установить входной реактор переменно-
го тока. Этот реактор переменного тока
также может повысить коэффициент
мощности на входе.
(4) Этот контактор используется только для
у
п
равления подачей электропитания.
Рисунок 3-4. Присоединение
преобразователя и дополнительного
оборудования (опций)
Входной фильтр
электромагнитных
помех опция()
Контактор
Входной реактор
перем тока опция. ( )
Автоматический
выключатель
Разъединитель
PR6000
M
E
W
V
U
R
S
T
R
S
T
N
Выходной реактор
перем тока опция. ( )
Выходной фильтр
электромагнитных
помех опция()
