Руководство по эксплуатации преобразователей серии PR6000
- 83 -
P083
Уровень предварительного опове-
щения о перегрузке
20 ~ 110%
100%
P084
Продолжительность предваритель-
ного оповещения о перегрузке
0,0 ~ 15,0 с
1,0
P083
Overload pre-alarm level
20~110%
100%
P084
Overload pre-alarm time
0 0~15 0S
10
Эта группа параметров используется для реализации контроля за перегруз-
кой до срабатывания функции защиты от перегрузки, как показано на Рисунке
6-18.
Уровень контроля для предварительного оповещения о перегрузке задаёт то-
ковую пороговую величину для срабатывания предварительного оповещения о
перегрузке; диапазон задаваемый значений соответствует выраженной в про-
центах доле номинального тока.
Обычно заданное знач
ение ур
овня контроля для предварительного опове-
щения о перегрузке должно быть меньше коэффициента релейной защиты
электродвигателя.
Если выходной ток равен уровню предварительного оповещения о пере-
грузке, а продолжительность наличия выходного тока превышает заданное
время задержки предварительного оповещения о перегрузке, выполняется
предварительное оповещение о перегрузке.
Высокое сопротивление
Время
Y
Выходной ток
Уров ень контроля
для предваритель-
ного оповещения
о перегрузке
Продолжительность работы в режиме
предварительного оповещения о перегрузке
Выполнение
предварительного
оповещения о перегрузке
Время
Высокое сопротивление

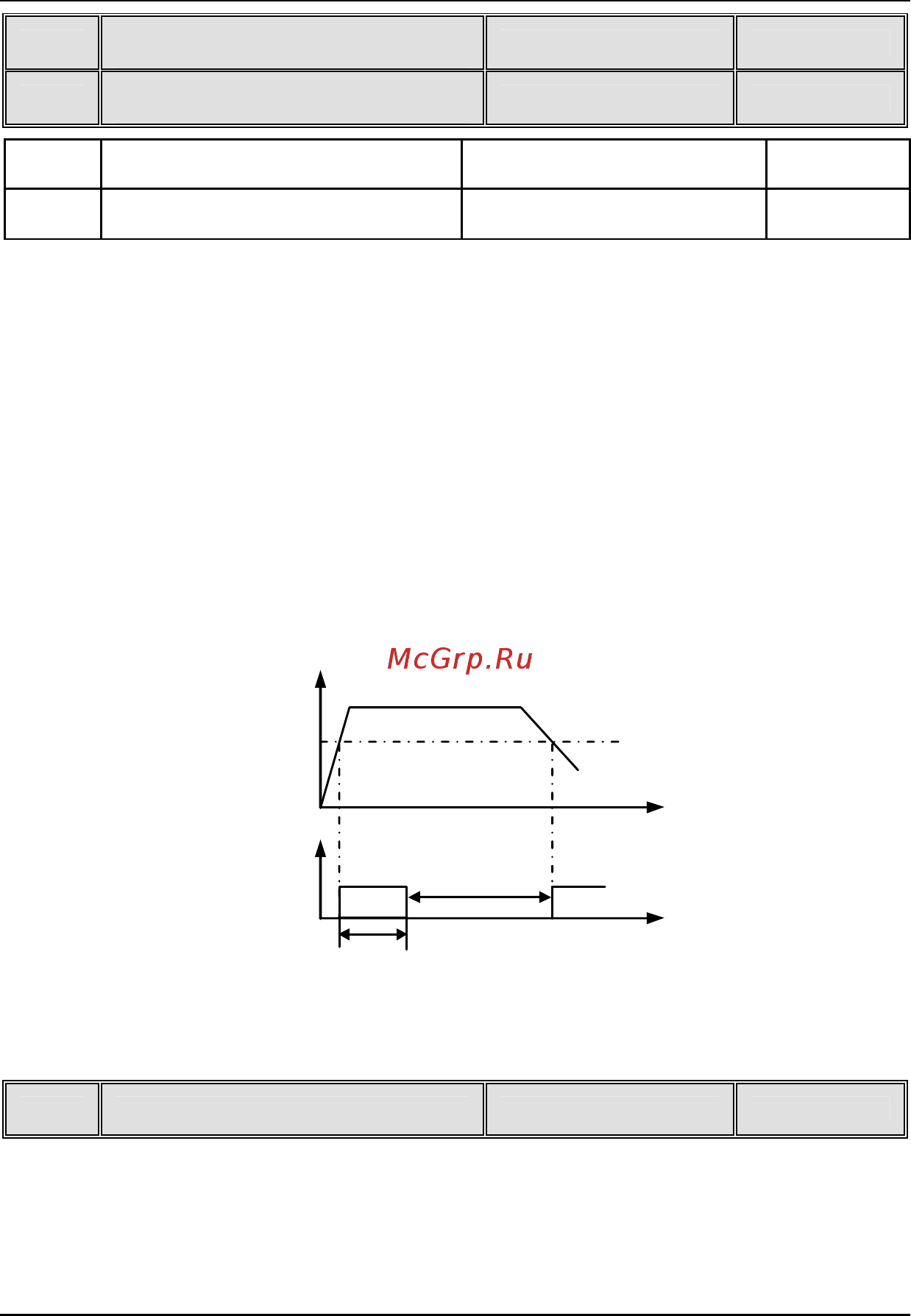

Рисунок 6-18. Графики работы в режиме предварительного оповещения о перегрузке
6.5 Рабочие параметры для многоскоростного режима
P080
Область контроля частоты (FAR)
0,0 ~ 15,00 Гц
5,00 Гц
0: Не использовать
Работа в программируемом многоскоростном режиме запрещена.
1: Останов после выполнения одного цикла
Как показано на Рисунке 6-19, когда преобразователь заканчивает один ра-
бочий цикл при многоскоростном режиме работы, он автоматически вы-
