8.8 Функция повышенной безопасности "Безопасно отключенный
момент" (STO)
Настоящее руководство по эксплуатации описывает ввод в эксплуатацию функции
безопасности STO при управлении через цифровой вход повышенной безопасности.
Подробное описание всех функций безопасности и управления через PROFIsafe можно
найти в "Описании функций Safety-Integrated", см. раздел Дополнительная информация
о преобразователе (Страница 337).

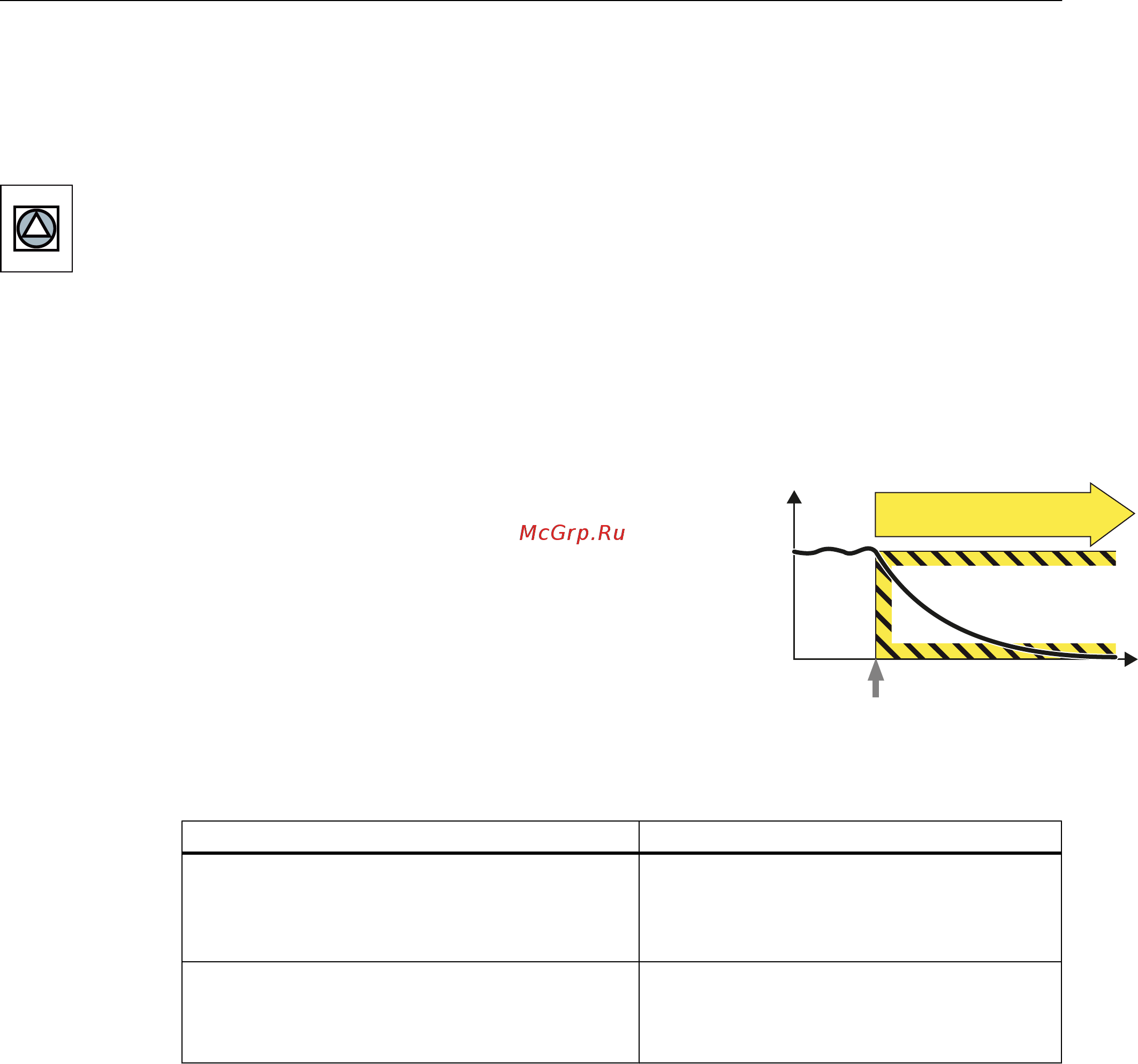

8.8.1 Описание функций
Определение согласно EN 61800-5-2:
"[…] [Преобразователь] не подает на двигатель
энергию, которая может создать момент
вращения (или усилие у
линейного двигателя)."
̸͕͕͙͑͗ͣ͘
STO
W
Примеры использования
Пример Возможность решения
При нажатии кнопки аварийного останова
двигатель в состоянии покоя не должен
самопроизвольно ускоряться.
● Соедините кнопку аварийного останова с
входом повышенной безопасности.
● Выберите STO через вход повышенной
безопасности.
Централизованная кнопка аварийного останова
обеспечивает невозможность
самопроизвольного разгона нескольких
приводов.
● Обработка кнопки аварийного останова в
центральной системе управления.
● Выберите STO через PROFIsafe.
Установка функций
8.8 Функция повышенной безопасности "Безопасно отключенный момент" (STO)
Преобразователи частоты с управляющими модулями CU240D-2
200 Руководство по эксплуатации, 01/2013, A5E03404764B AP
