9.4.2.1 Установки для защиты ноу-хау
Активация защиты ноу-хау
Порядок действий
Для активации защиты ноу-хау действовать следующим образом:

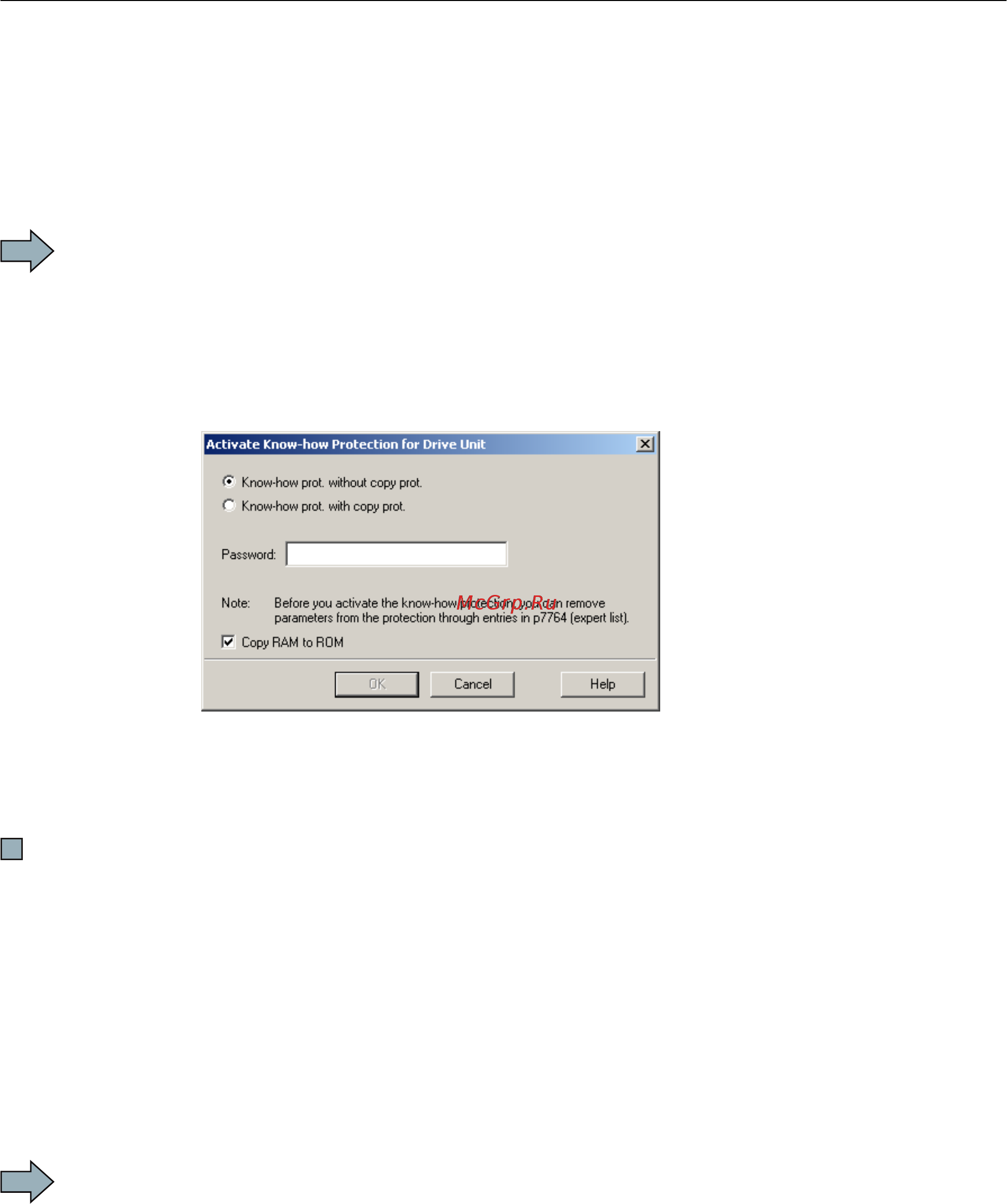

1. Отметьте преобразователь в проекте STARTER и выберите в контекстном меню
"Защита ноу-хау приводного устройства/Активировать …" (см. также Защита от
записи (Страница 236)).
2. Введите свой пароль и подтвердите с OK.
Пароль может состоять мин. из одного и макс. из 30 символов. Разрешены все
символы.
3. В этой маске "Копировать RAM в ROM" выбрано на заводе. Тем самым
обеспечивается бессрочное сохранение настроек.
Если "Копировать RAM в ROM" не выбрана, то установки защиты ноу-хау
сохраняются энергозависимо и при следующем включении более недоступны.
Защита ноу-хау была активирована.
Сохранение настроек на карту памяти
При активированной защите ноу-хау можно сохранить настройки через p0971 на карту
памяти.
Для этого установите p0971 = 1. Данные шифруются и записываются на карту памяти.
После сохранения p0971 снова устанавливается на 0.
Деактивация защиты ноу-хау, удаление пароля
Порядок действий
Для деактивации защиты ноу-хау действовать следующим образом:
Резервное копирование данных и серийный ввод в эксплуатацию
9.4 Защита от записи и защита ноу-хау
Преобразователи частоты с управляющими модулями CU240D-2
Руководство по эксплуатации, 01/2013, A5E03404764B AP 239
