1. 24 В от T‑распределителя со встроенным блоком питания.
Преимущество: Простой монтаж.
2. 24 В от внешнего блока питания.
Преимущество: Можно отключить 400 В, не прерывая при этом питания 24 В и тем
самым коммуникации по полевой шине преобразователей.
Штекер 24 В преобразователя выдерживает макс. ток в 7 А.
Защита кабеля
Защита кабеля зависит от следующих условий:
● Тип проводки кабеля.
● Предельные значения кабелей и компонентов системы, например,
T‑распределителей.
● Действующие в конкретной стране директивы.
При отсутствии иных ограничений, выберите защиту шины питания согласно таблице
ниже.

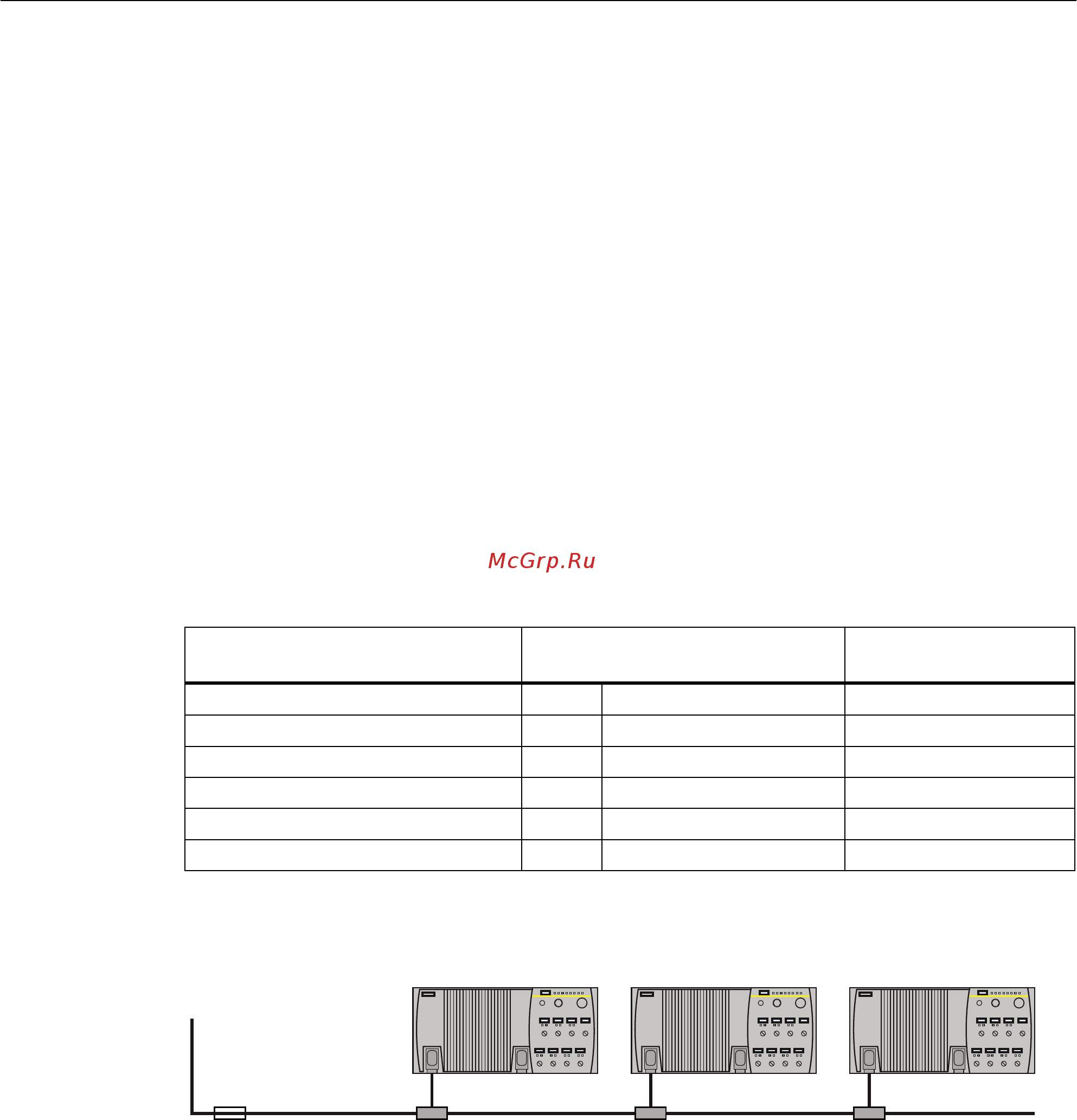

Таблица 4-9 Предельное значение предохранителя шины питания
Ном. мощность самого слабого
преобразователя на шине питания
Макс. допустимый
предохранитель
1)
Силовой выключатель
0,75 кВт 32 A 3NA3812 3RV1031-4FA10
1,5 кВт 32 A 3NA3812 3RV1031-4FA10
3 кВт 32 A 3NA3812 3RV1031-4FA10
4 кВт 35 A 3NA3814 3RV1031-4FA10
5,5 кВт 45 A 3NA3820 3RV1031-4HA10
7,5 кВт 63 A 3NA3822 3RV1041-4KA10
1
Значения не относятся к системам, сертифицированным по UL.
Пример
$
$&9
N: N: N:
Изображени
е 4-13
Защита нескольких преобразователей на шине питания
Макс. допустимый предохранитель в 32 А относится к преобразователю с мин. ном.
мощностью в 3 кВт.
Если преобразователи никогда не работают все вместе, то можно использовать кабели
меньшего сечения и предохранители с меньшими ном. значениями.
Монтаж
4.2 Электрический монтаж
Преобразователи частоты с управляющими модулями CU240D-2
Руководство по эксплуатации, 01/2013, A5E03404764B AP 47
