Электрический монтаж
4.10 Дополнительные соединения
Преобразователи шкафного типа
Руководство по эксплуатации, 03/2012, A5E03263527A
177

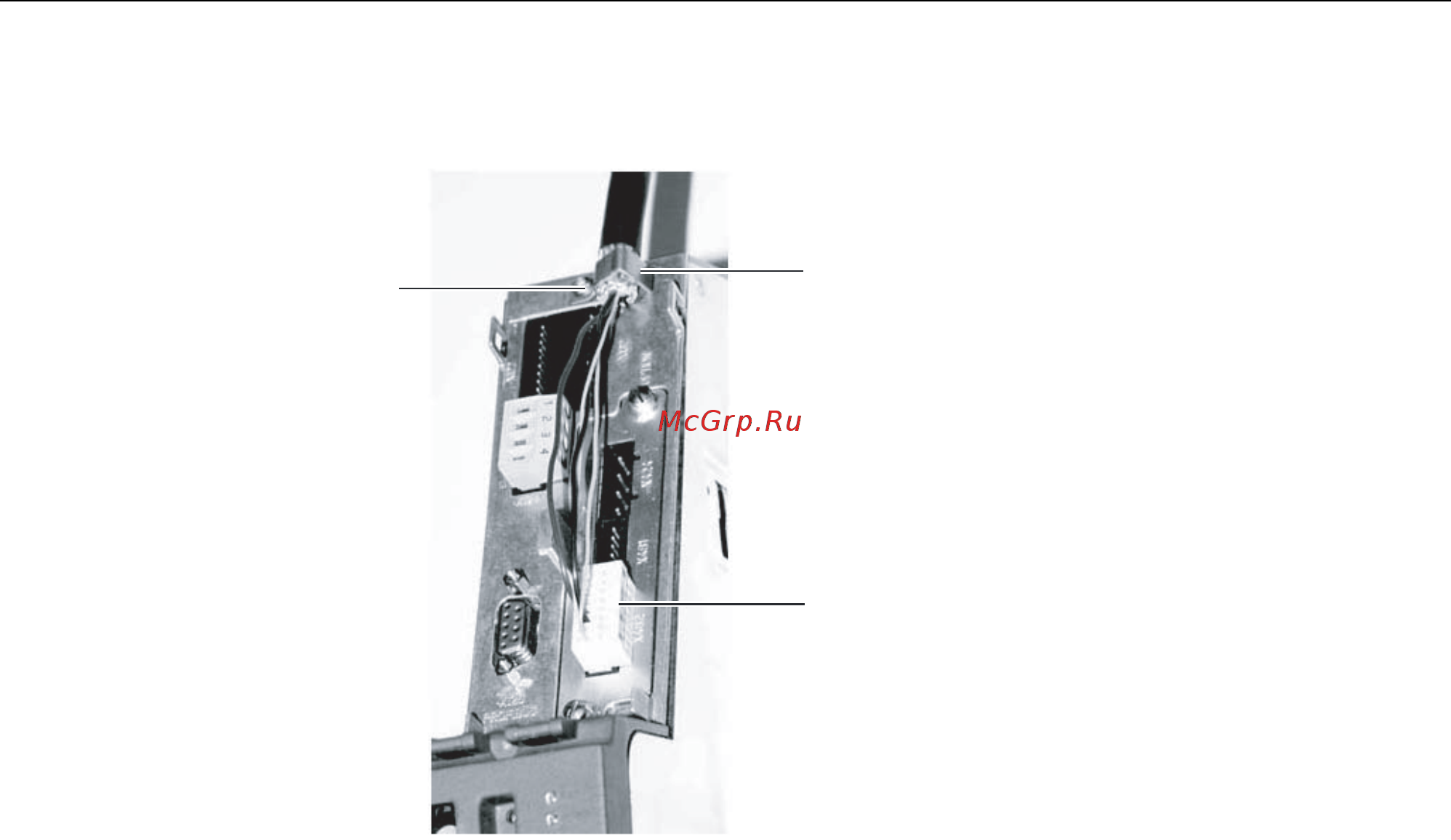

Подключение экрана TB30 на управляющем модуле
̵͖͕͇͇͔͇͗ͤ͑͗
͈͕͚͚͖͇͉͔͑͒͑͗͒͌͏ͦ
;
̧͔͇͕͕͉͉͕͒͊͌͋͢͜͢
͉͕͋͢͜͢
0̴͓
Изображение 4-49 TB30 Подключение экрана
При прокладке кабелей следует обращать внимание на то, чтобы не были превышены
допустимые для этих кабелей радиусы изгиба.
4.10.28 Лицензия Safety для 1 оси (опция K01)
Описание
Для базовых функций Safety Integrated не требуется лицензия. Для расширенных
функций Safety Integrated, напротив, требуется лицензия для каждой необходимой оси
с функциями Safety. При этом несущественно, какие именно функции Safety и сколько
таких функций используется.
С опцией K01 на карте CompactFlash содержится активированная лицензия Safety для
одной оси.
Лицензии
При необходимости требуемые лицензии заказываются на картах CompactFlash
вместе с оборудованием.
Последующее лицензирование осуществляется в Интернете с помощью «WEB License
Manager» путем создания лицензионного ключа:
http://www.siemens.com/automation/license
Активация
Соответствующий лицензионный ключ вносится в параметр p9920 в ASCII-коде. Через
параметр p9921=1 активируется лицензионный ключ.
