Выпуск 10/06 2 Монтаж
MICROMASTER 430 Руководство по эксплуатации
6SE6400-5AE00-0PP0
21
2.1 Монтаж после хранения
После длительного хранения требуется формовка конденсаторов
преобразователя. Требования перечислены ниже.
Исполнения С до F
Время хранения меньше 1 года: действий не требуется
Вре мя хран ения 1 - 2 года перед вк л ючен и е м подк лю-
чить к пита н и ю на 1 час
Вре мя хран ения 2 - 3 года перед вкл ючен и е выполнить
формовку согласно кривой
Вре мя хран ения 3 и бол ее лет перед вк л ючен и е выполнить
формовку согласно кривой
100
50
75
0,5 1
Н
ап р я ж ен и е
[%]
Время t [ч]
2
4 6 8

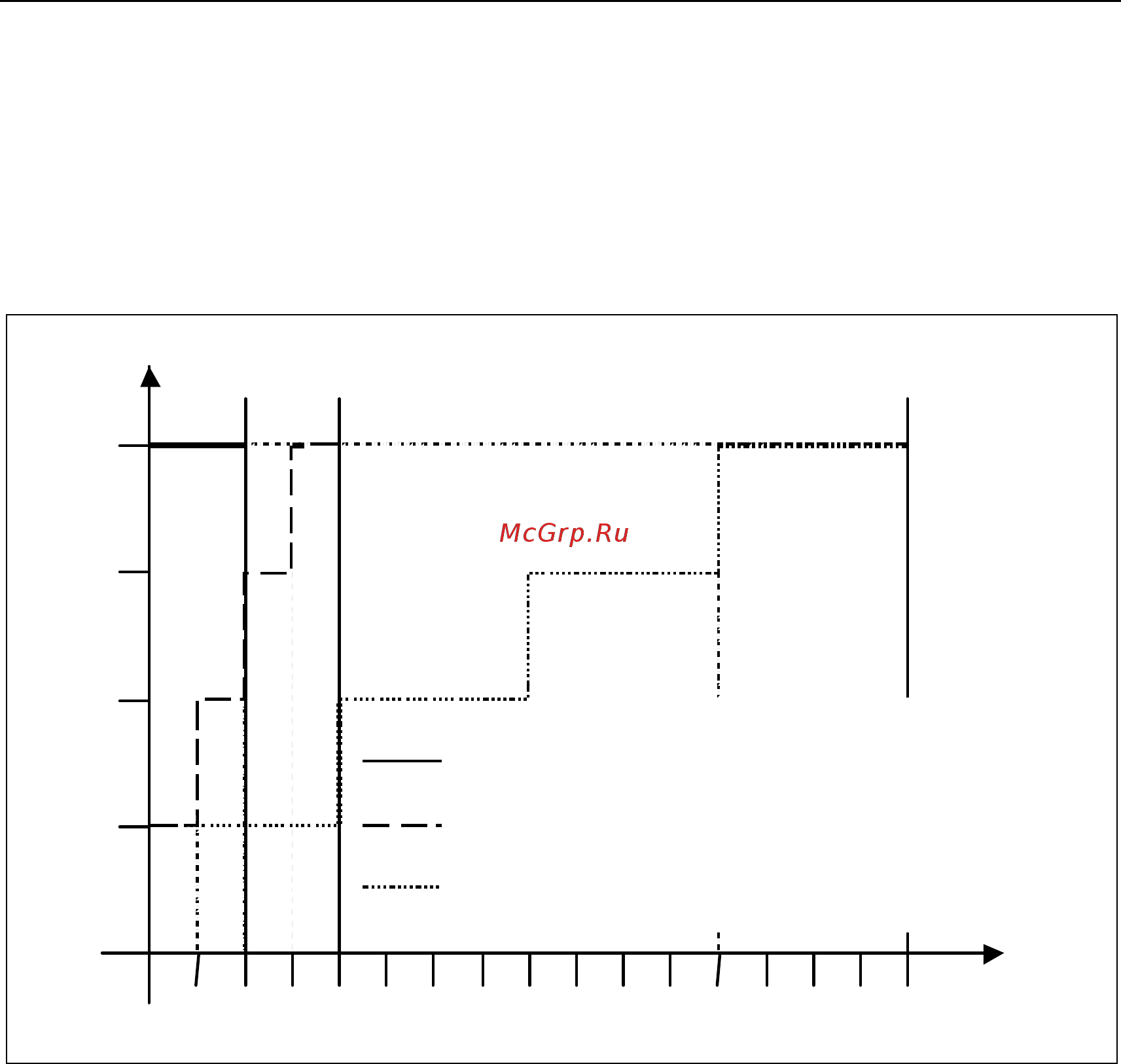

Рис. 2-1 Формовка
Исполнения FX и GX
После хранения в течение более 2 лет необходимо подать 85 % ном.
входного напряжения мин. на 30 минут без нагрузки.
