3 Ввод в эксплуатацию Выпуск 10/06
MICROMASTER 430 Руководство по эксплуатации
46 6SE6400-5AE00-0PP0
3.1.1 Стандартное подключение клемм
См. рис. 3-5
3.1.2 Аналоговые входы
Аналоговый вход 1 (AIN1) может использоваться с:
0 … 10 В, 0 … 20 мА и -10 В … +10 В
Аналоговый вход 2 (AIN2) может использоваться с:
0 … 10 В и 0 … 20 мА
Возможна альтернативная конфигурация цепи тока аналогового входа, чтобы
добавить дополнительные цифровые входы (DIN7 и DIN8):
1
2
10
11
DIN8
1
2
3
4
DIN7

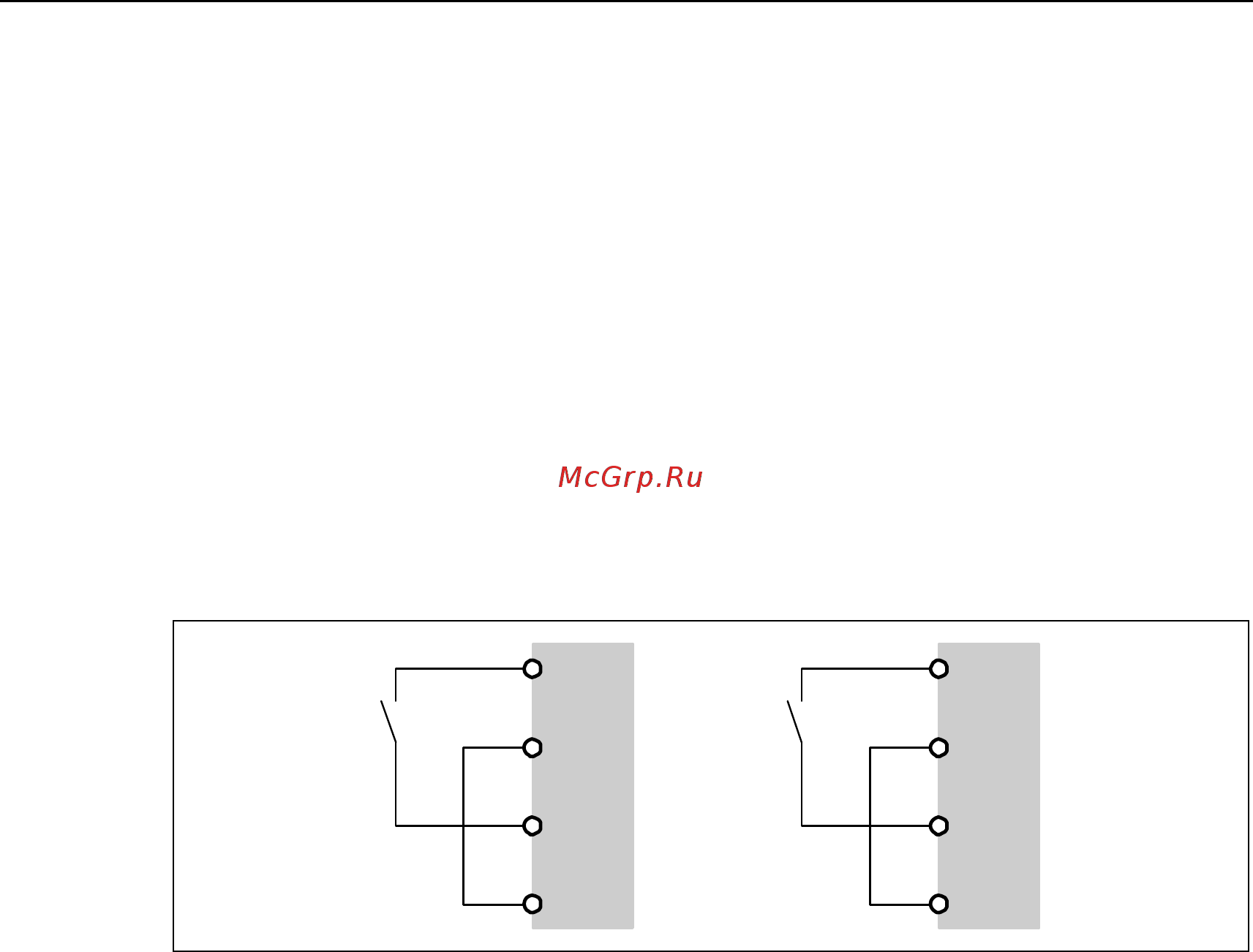

Рис. 3-2 Конфигурация аналоговых входов как цифровых входов
При использовании аналогового входа как цифрового входа действуют
следующие пороговые значения:
DC 1.75 В = OFF
DC 3.70 В = ON
Клемма 9 (24 В) может использоваться для управления аналоговыми
входами, если они используются как цифровые входы. Клемма 28 (0 В)
должна быть соединена с клеммой 2.
