3 Функции Выпуск 10/06
MICROMASTER 440 Руководство по эксплуатации
6SE6400-5AW00-0PP0
168
P
1
0
1
6
P0701=15илиP0701=99,P1020=722.0,P1016=1
DIN1
r1024
r0722.0
P1020
1
2,3
P1001
0
0
P0702=15илиP0702=99,P1021=722.1,P1017=1
P
1
0
1
7
DIN2 r0722.1
P1021
1
2,3
P1002
0
0
....
+
...
+

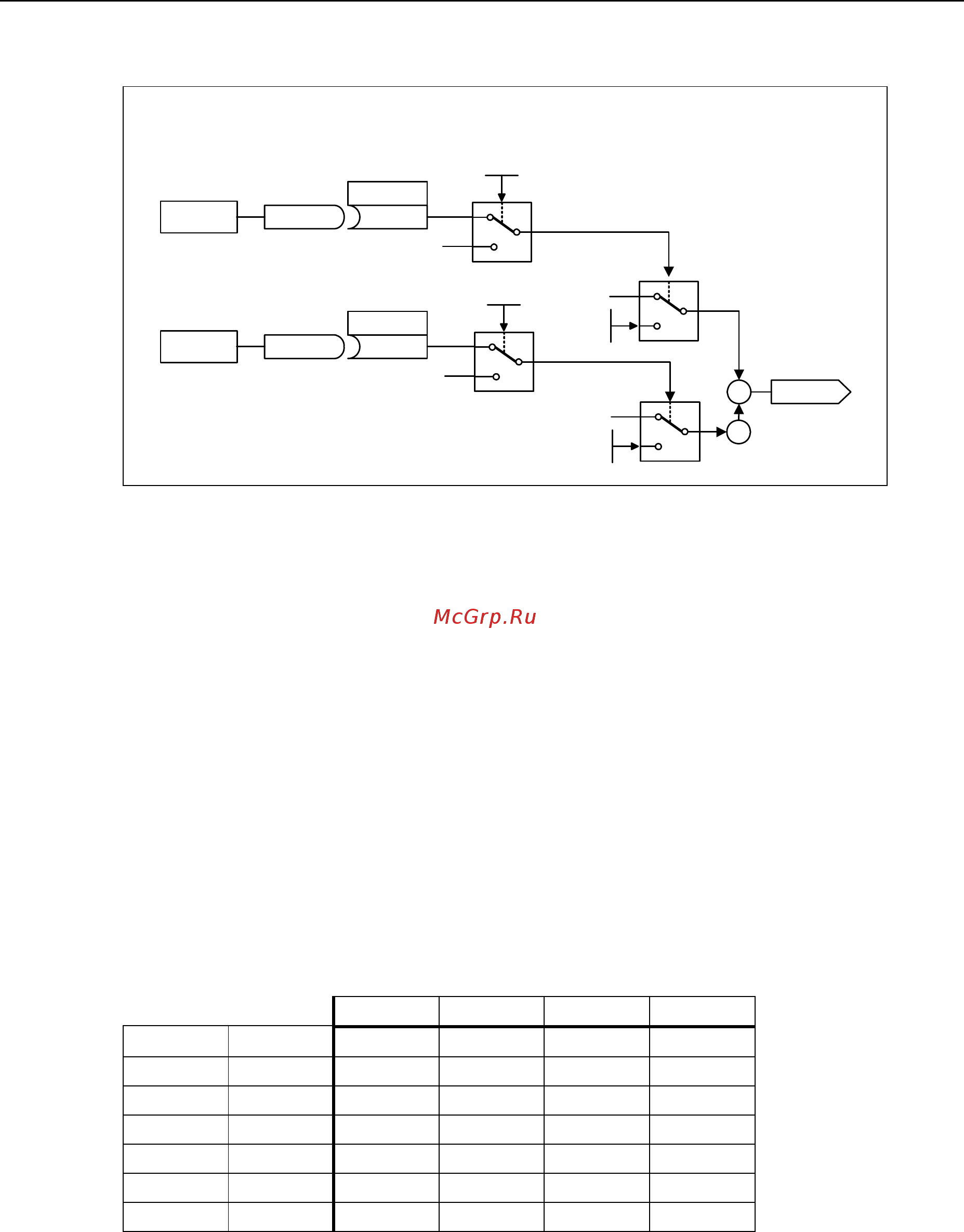

Рис. 3-49 Пример прямого выбора FF1 через DIN1 или FF2 через DIN2
Прямой выбор + команда ВКЛ
При этом выборе постоянные частоты также выбираются напрямую, при этом выбор
комбинируется с командой ВКЛ. Отдельной команды ВКЛ при этом методе не
требуется. Аналогично примеру выше получаем:
a) Стандартный метод P0701 = 16
b) BICO-метод P0701 = 99, P1020 = 722.0, P1016 = 2
Двоичный выбор + команда ВКЛ
С помощью этого метода с помощью 4 сигналов управления – задача через
цифровые входы или последовательный коммуникационный интерфейс – можно
выбрать до 16 постоянных частот. При этом постоянные частоты выбираются
косвенно через двоичную кодировку (см. Таблица 3-23, к примеру, выбор через
цифровые входы DIN), при этом выбор комбинируется с командой ВКЛ.
Таблица 3-23 Пример двоичного кодирования через цифровые входы
DIN4 DIN3 DIN2 DIN1
0 Hz FF0
0 0 0
0
P1001 FF1
0 0 0
1
P1002 FF2
0 0 1
0
… …
… … …
…
… …
… … …
…
P1014 FF14
1 1 1
0
P1015 FF15
1 1 1
1
