E6581619
H-2
8

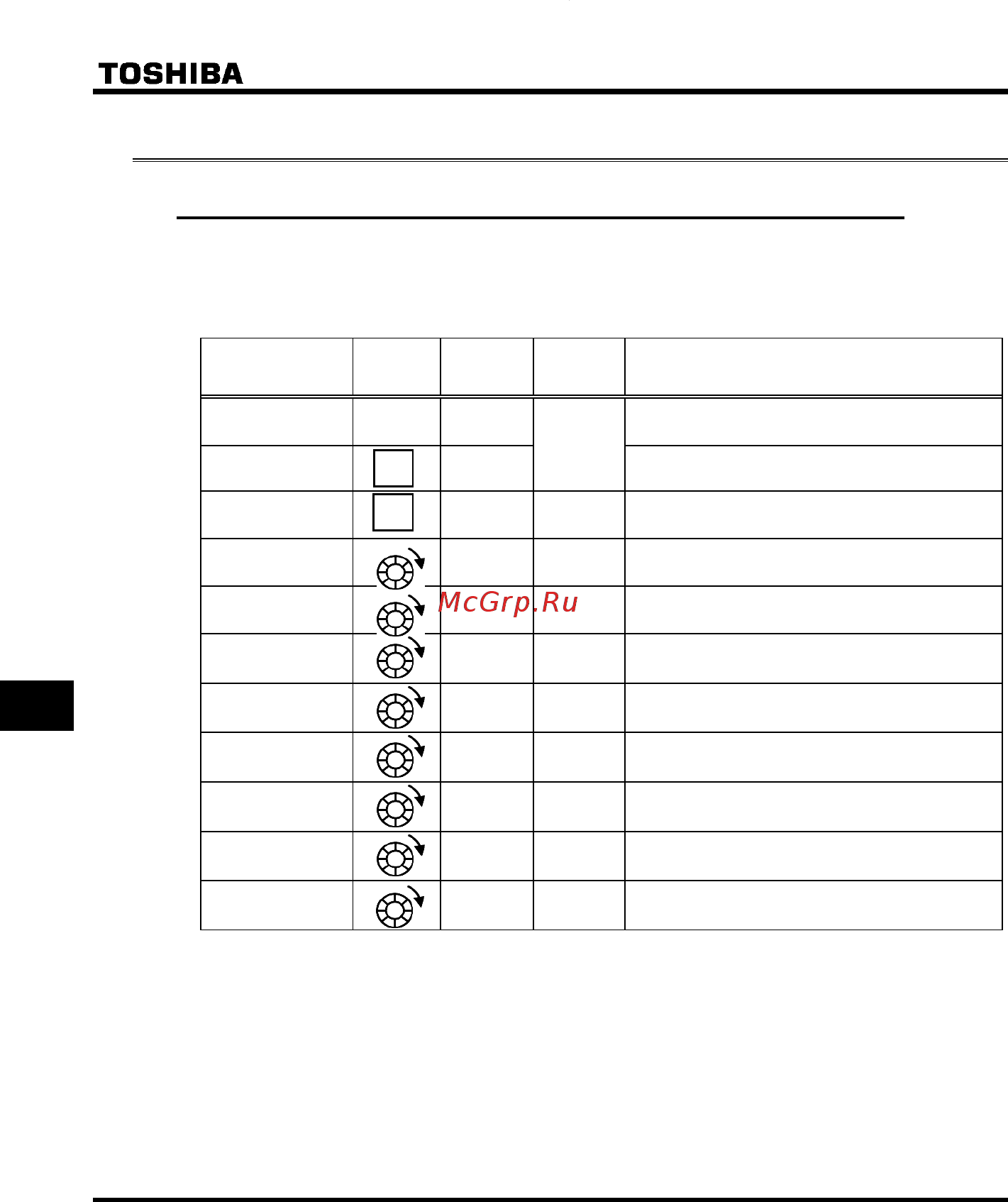

8.2 Режим отображения состояния
8.2.1 Отображение состояния в обычных условиях
В данном режиме вы можете наблюдать за рабочим состоянием инвертора.
Для отображения рабочего состояния во время обычной работы:
дважды нажмите кнопку MODE.
Процедура установки (при работе на 60 Гц)
Отображаемый
элемент
Действие с
панелью
управления
Свето-
диодный
дисплей
Код связи
Описание
Выходная частота *
Отображение выходной частоты (работа при 60 Гц) (в
случае установки значения 0 [Выходная частота] для
выбора стандартного отображения )
Режим установки
параметров
Отображение первого основного параметра
(история)
Направление
вращения
FE01
Отображение направление вращения
(: прямое вращение, : реверсное
вращение)
Значение задания
частоты *
FE02
Отображение значения команды задания частоты
(Гц/единицы пользователя)
(В случае =)
Выходной ток *
FC02
Отображение выходного тока инвертора (тока нагрузки)
(%/А)
(В случае =)
Входное напряжение
*
FC05
Отображение входного напряжения инвертора
(обнаружение постоянного тока) (%/В)
(В случае =)
Выходное
напряжение *
FC08
Отображение выходного напряжения инвертора (%/В)
(В случае =)
Входная мощность *
k12.3 FC06
Отображение входной мощности инвертора (кВт)
(В случае =)
Выходная мощность
*
h11.8 FC07
Отображение выходной мощности инвертора (кВт)
(В случае =)
Коэффициент
загрузки инвертора *
FE27
Отображение коэффициента загрузки инвертора (%)
(В случае =)
Выходная частота *
FE00
Отображение выходной частоты (Гц/единицы
пользователя)
(В случае =)
* Элементы для наблюдения могут быть выбраны при помощи установки параметров от до , (). См.
примечание 12.
См. примечания на стр. H-8 и 9. (Продолжение на след. стр.)
Прим. 1
Прим. 2
Прим.
2
Прим. 3
Прим. 2
MODE
MODE
