E6581619
A-3
1.3
Названия
и
функции

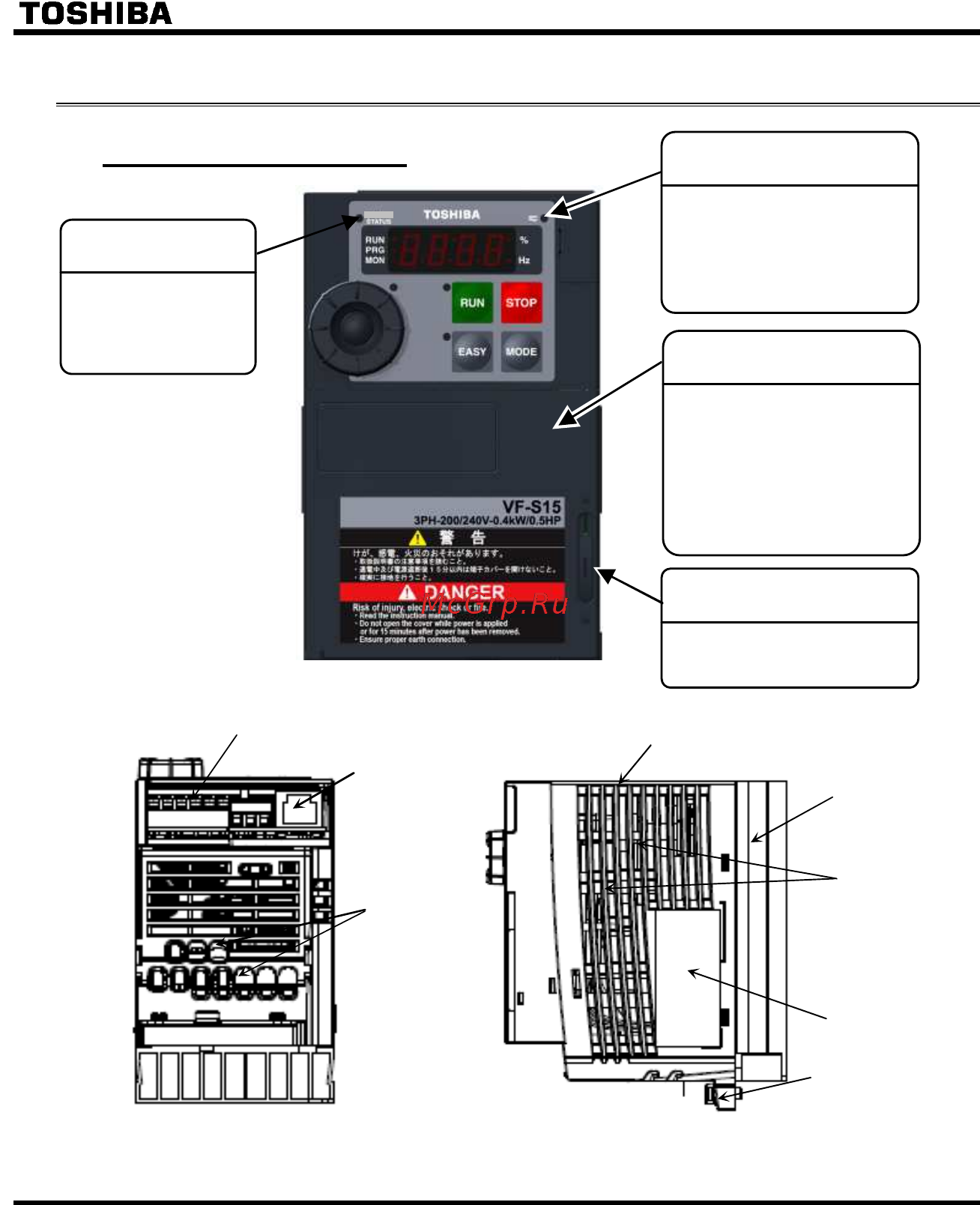

1.3.1 Внешний вид
Примечание
1:
удалите
защитную
наклейку
как
показано
на
следующей
странице
при
установке
инверторов
друг
рядом
с
другом
в
тех
случаях
,
когда
температура
окружающей
среды
превышает
40 °C.
Разъем
RS485
Верхняя
предупредительная
табличка
(
наклейка
),
см
.
примечание
1
Заводская
табличка
Вентиляционные
отверстия
Охлаждающее
ребро
[
Вид
спереди
]
Отверстия
для
проводки
главной
цепи
[
Вид
снизу
]
[
Вид
сбоку
]
Индикатор заряда
Указывает
на
высокое
остаточное
напряжение
в
инверторе
.
Ввиду
опасности
не
открывайте
крышку
клеммника
,
пока
этот
индикатор
не
погаснет
.
Передняя панель
Панель
,
закрывающая
корпус
и
клеммник
.
Всегда
перед
запуском
инвертора
закрывайте
данную
панель
,
чтобы
избежать
случайного
дотрагивания
до
клеммника
.
Серийный
номер
нанесен
на
обратную
сторону
панели
.
Фиксатор панели
Для
разблокирования
сдвиньте
фиксатор
вверх
.
Отверстие
для
проводки
цепи
управления
Деталь
крепления
пластины
EMC
Индикатор STATUS
Загорается
и
мигает
при
использовании
опционального
устройства
связи
по
протоколу
CANopen
®
.
