E6581619
A-34
1

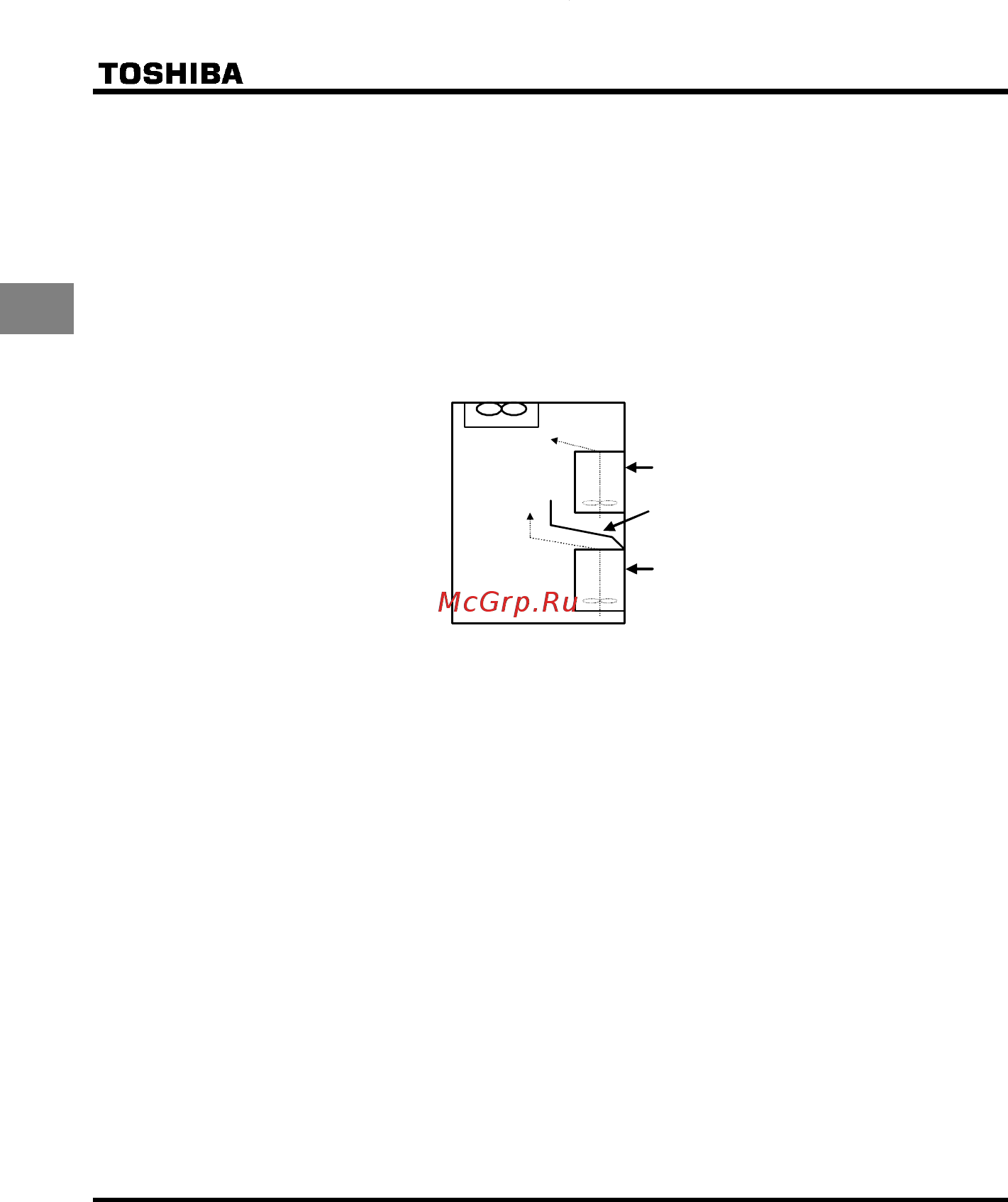

Установка нескольких инверторов в одном шкафу
При
установке
нескольких
инверторов
в
одном
шкафу
обратите
внимание
на
следующее
.
•
Инверторы
могут
быть
установлены
друг
рядом
с
другом
без
промежутков
между
ними
.
•
При
такой
установке
эксплуатируйте
их
в
местах
,
где
температура
окружающей
среды
не
поднимается
выше
40 °C.
•
При
эксплуатации
инверторов
в
местах
,
где
температура
окружающей
среды
превышает
40 °C,
обеспечьте
между
ними
расстояние
не
менее
3
см
или
эксплуатируйте
каждый
инвертор
при
токе
ниже
номинального
.
•
Обеспечьте
расстояние
не
менее
20
см
над
и
под
инверторами
.
•
Установите
воздухоотклоняющую
пластину
таким
образом
,
чтобы
тепло
от
расположенного
ниже
инвертора
не
оказывало
влияния
на
находящийся
выше
инвертор
.
Вытяжной вентилятор
Инвертор
Воздухоотклоняющая
пластина
Инвертор
