МОНТАЖ vacon • 5

24-hour support +358 (0)201 212 575 • Email: vacon@vacon.com

2.2 Электрические подключения

2.2.1 Монтаж силовых кабелей

Внимание! Момент затяжки зажимов силовых кабелей 0,5–0,6 Нм.

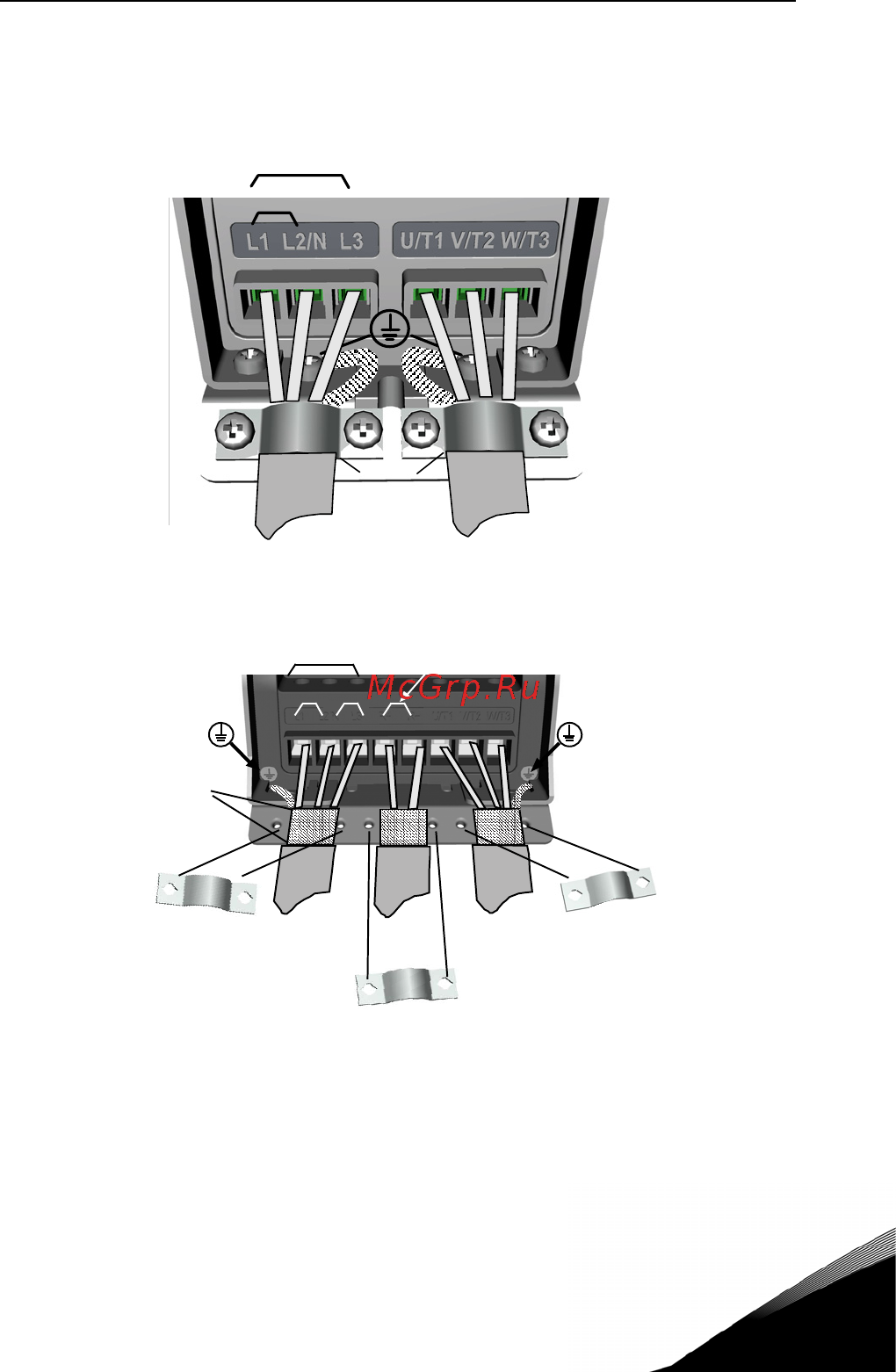

Figure 2.4: Подключение силовых кабелей преобразователя Vacon 10, MI1

Figure 2.5: Подключение силовых кабелей преобразователя Vacon 10, MI2 -

MI3

1~ (230V)

3~ (230V, 400V)

Motor out

MAINS

MOTOR

Strip the

plastic cable

coating for

360° earthing

L1 L2/N L3 U/ T1 V/ T2 W/ T3R+ R-

1~ (230V)

3~(230V, 400V,600V)

1~ (115V)

MAINS

MOTOR

BRAKE

RESISTOR

External brake resistor

Motor out

Strip the

plastic

cable

coating

for 360°

earthing

3~(230V, 400V, 600V)
