Vacon VACON0010-3L-0004-4 [8/36] Монтаж кабелей управления
![Vacon VACON0010-3L-0004-4 [8/36] Монтаж кабелей управления](/views2/1588809/page8/bg8.png)
6 • vacon МОНТАЖ
Tel. +358 (0)201 2121 • Fax +358 (0)201 212205
2
2.2.2 Монтаж кабелей управления

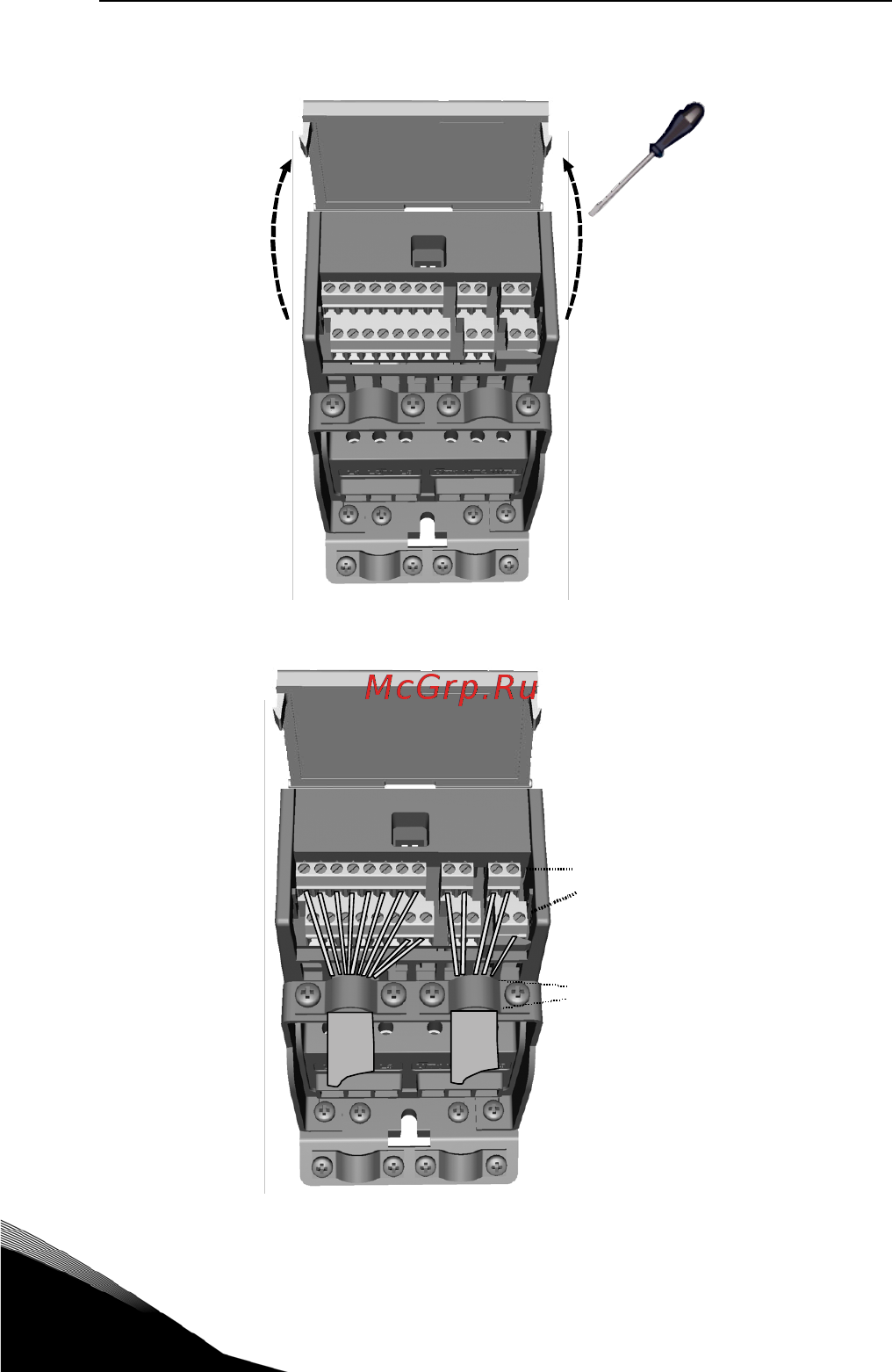

Figure 2.6: Откройте крышку, MI1 - MI3
Figure 2.7: Смонтируйте кабели управления, MI1 - MI3
Strip the plastic
cable coating for
360
°
earthing
Control cable
tightening
torque: 0.4 Nm
