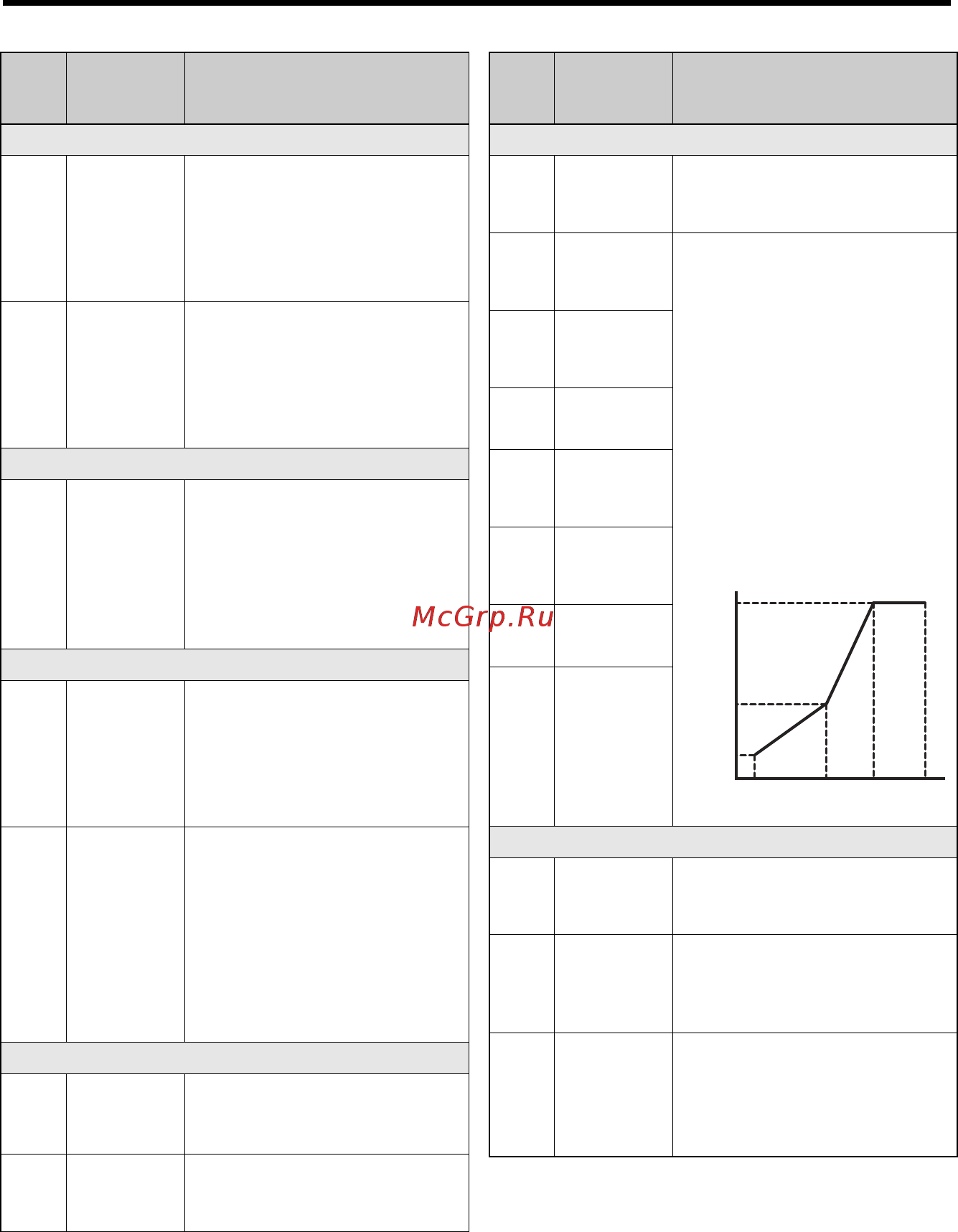

6 Таблица параметров
RU 28 YASKAWA Electric TOEP_C710606_27A - Привод переменного тока J1000 - Краткое руководство пользователя
Компенсация скольжения
C3-01
Коэффици-
ент усиле-
ния
компенса-
ции сколь-
жения
• Увеличьте , если скорость
меньше, чем опорная частота
• Уменьшите, если скорость
выше, чем опорная частота
C3-02
Время
задержки
компенса-
ции сколь-
жения
• Уменьшите значение, если
компенсация скольжения
выполняется слишком мед-
ленно.
• Увеличьте , если скорость вра-
щения нестабильна.
Компенсация крутящего момента
C4-01
Коэффици-
ент усиле-
ния
компенса-
ции крутя-
щего
момента
• Увеличьте , если момент меня-
ется слишком медленно
• Уменьшите, если происходят
колебания скорости/момента
Режим работы и несущая частота
C6-01
Выбор
режима
"Нормаль-
ный/Тяже-
лый"
0:Тяжелый режим работы
(HD) Области применения с
постоянным моментом
1:Нормальный режим работы
(ND) Области применения с
переменным моментом
C6-02
Выбор несу-
щей частоты
1:2,0 кГц
2:5,0 кГц
3:8,0 кГц
4:10,0 кГц
5:12,5 кГц
6:15,0 кГц
7:Функция подавления шума
"Swing PWM"
F: Задается пользователем
Опорные частоты
d1-01
...
d1-08
Опорная
частота
1...8
Базовые скорости 1...8 в много-
скоростном режиме
d1-17
Скорость в
импульсном
режиме
Скорость в импульсном режиме
Наим
ено-
вание
параметра Описание
Управление напряжением/частотой
E1-01
Настройка
входного
напряжения
Входное напряжение
E1-04
Макс.
выходная
частота
Для получения линейных
характеристик управления
напряжением/частотой устано-
вите одинаковые значения пара-
метров E1-07 и E1-09. В этом
случае настройка E1-08 игнори-
руется.
Убедитесь, что четыре частоты
установлены в соответствии со
следующими правилами (в про-
тивном случае возникнет ошиб-
ка OPE10):
E1-04 ≥ E1-06 ≥ E1-07 ≥ E1-09
E1-05
Макс.
выходное
напряжение
E1-06
Основная
частота
E1-07
Средняя
выходная
частота
E1-08
Среднее
выходное
напряжение
E1-09
Мин. выход-
ная частота
E1-10
Мин. выход-
ное напря-
жение
Параметры электродвигателя
E2-01
Номиналь-
ный ток дви-
гателя
Номинальный ток двигателя в
амперах.
E2-02
Номиналь-
ное скольже-
ние
двигателя
Номинальное скольжение дви-
гателя в герцах (Гц).
E2-03
Электродви-
гатель Пот-
ребляемый
ток без
нагрузки
Ток намагничивания в амперах.
Наим
ено-
вание
параметра Описание
(E1-04)(E1-06)(E1-07)(E1-09)
(E1-10)
(E1-08)
(E1-05)
Выходное напряжение
Выходная частота
