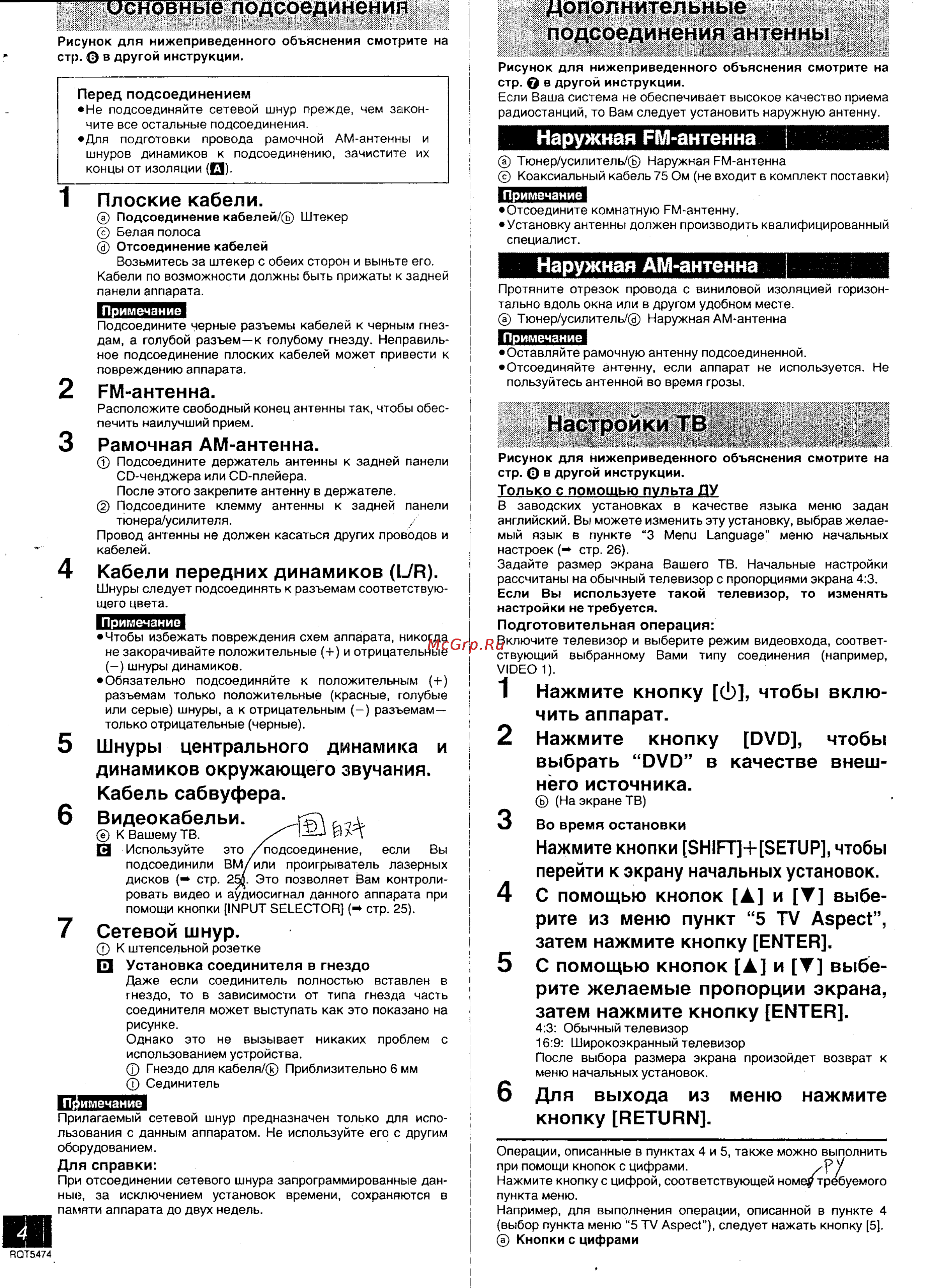

Основные подсоединения дополнительные подсоединения антенны ч Рисунок для нижеприведенного объяснения смотрите на стр в другой инструкции Рисунок для нижеприведенного объяснения смотрите на стр в другой инструкции Если Ваша система не обеспечивает высокое качество приема радиостанций то Вам следует установить наружную антенну Перед подсоединением Не подсоединяйте сетевой шнур прежде чем закон чите все остальные подсоединения Для подготовки провода рамочной АМ антенны и шнуров динамиков к подсоединению зачистите их концы от изоляции Д Наружная FM антенна Тюнер усилитель Наружная FM антенна Коаксиальный кабель 75 Ом не входит в комплект поставки 1 Плоские кабели Примечание Отсоедините комнатную РМ антенну Установку антенны должен производить квалифицированный специалист Подсоединение кабелей Штекер Белая полоса Отсоединение кабелей Возьмитесь за штекер с обеих сторон и выньте его Кабели по возможности должны быть прижаты к задней панели аппарата Наружная АМ антенна Протяните отрезок провода с виниловой изоляцией горизон тально вдоль окна или в другом удобном месте Тюнер усилитель Наружная АМ антенна Примечание Подсоедините черные разъемы кабелей к черным гнез дам а голубой разъем к голубому гнезду Неправиль ное подсоединение плоских кабелей может привести к повреждению аппарата Примечание Оставляйте рамочную антенну подсоединенной Отсоединяйте антенну если аппарат не используется Не пользуйтесь антенной во время грозы 2 РМ антенна Расположите свободный конец антенны так чтобы обес печить наилучший прием Настройки ТВ 3 Рамочная АМ антенна Рисунок для нижеприведенного объяснения смотрите на стр в другой инструкции Подсоедините держатель антенны к задней панели СО ченджера или СО плейера После этого закрепите антенну в держателе Подсоедините клемму антенны к задней панели тюнера усилителя Провод антенны не должен касаться других проводов и кабелей Только с помощью пульта ДУ В заводских установках в качестве языка меню задан английский Вы можете изменить эту установку выбрав желае мый язык в пункте 3 Menu Language меню начальных настроек стр 26 Задайте размер экрана Вашего ТВ Начальные настройки рассчитаны на обычный телевизор с пропорциями экрана 4 3 Если Вы используете такой телевизор то изменять настройки не требуется 4 Кабели передних динамиков 1УП Шнуры следует подсоединять к разъемам соответствую щего цвета Примечание Чтобы избежать повреждения схем аппарата никогда не закорачивайте положительные и отрицательные шнуры динамиков Обязательно подсоединяйте к положительным разъемам только положительные красные голубые или серые шнуры а к отрицательным разъемам только отрицательные черные 5 Шнуры центрального динамика и 6 динамиков окружающего звучания Кабель сабвуфера Видеокабельи К Вашему ТВ s И Используйте это подсоединение если Вы подсоединили вм или проигрыватель лазерных дисков стр 255 Это позволяет Вам контроли ровать видео и аудиосигнал данного аппарата при помощи кнопки INPUT SELECTOR стр 25 13 7 Сетевой шнур К штепсельной розетке Подготовительная операция i I I I I I имечание Прилагаемый сетевой шнур предназначен только для испо льзования с данным аппаратом Не используйте его с другим оборудованием Для справки При отсоединении сетевого шнура запрограммированные дан ные за исключением установок времени сохраняются в памяти аппарата до двух недель RQT5474 1 2 I i Нажмите кнопку сЬ чтобы чить аппарат Нажмите кнопку DVD выбрать DVD в качестве него источника вклю чтобы внеш На экране ТВ 3 Во время остановки i 4 Установка соединителя в гнездо Даже если соединитель полностью вставлен в гнездо то в зависимости от типа гнезда часть соединителя может выступать как это показано на рисунке Однако это не вызывает никаких проблем с использованием устройства Гнездо для кабеля Приблизительно 6 мм Сединитель Включите телевизор и выберите режим видеовхода соответ ствующий выбранному Вами типу соединения например VIDEO 1 I i II I 5 Нажмите кнопки SHIFT SETUP чтобы перейти к экрану начальных установок С помощью кнопок А и выбе рите из меню пункт 5 TV Aspect затем нажмите кнопку ENTER С помощью кнопок А и выбе рите желаемые пропорции экрана затем нажмите кнопку ENTER 4 3 Обычный телевизор 16 9 Широкоэкранный телевизор После выбора размера экрана произойдет возврат к меню начальных установок 6 Для выхода из меню нажмите кнопку RETURN I I i I I Операции описанные в пунктах 4 и 5 также можно выполнить при помощи кнопок с цифрами Нажмите кнопку с цифрой соответствующей номеу требуемого пункта меню Например для выполнения операции описанной в пункте 4 выбор пункта меню 5 TV Aspect следует нажать кнопку 5 Кнопки с цифрами
