РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ Часть I (версия 2.1)
EI-9011
33
(2)
ФУНКЦИЯ МОНИТОРА
Пример.
Мониторинг шины постоянного напряжения (U1-07) во время индикации опорной
частоты.

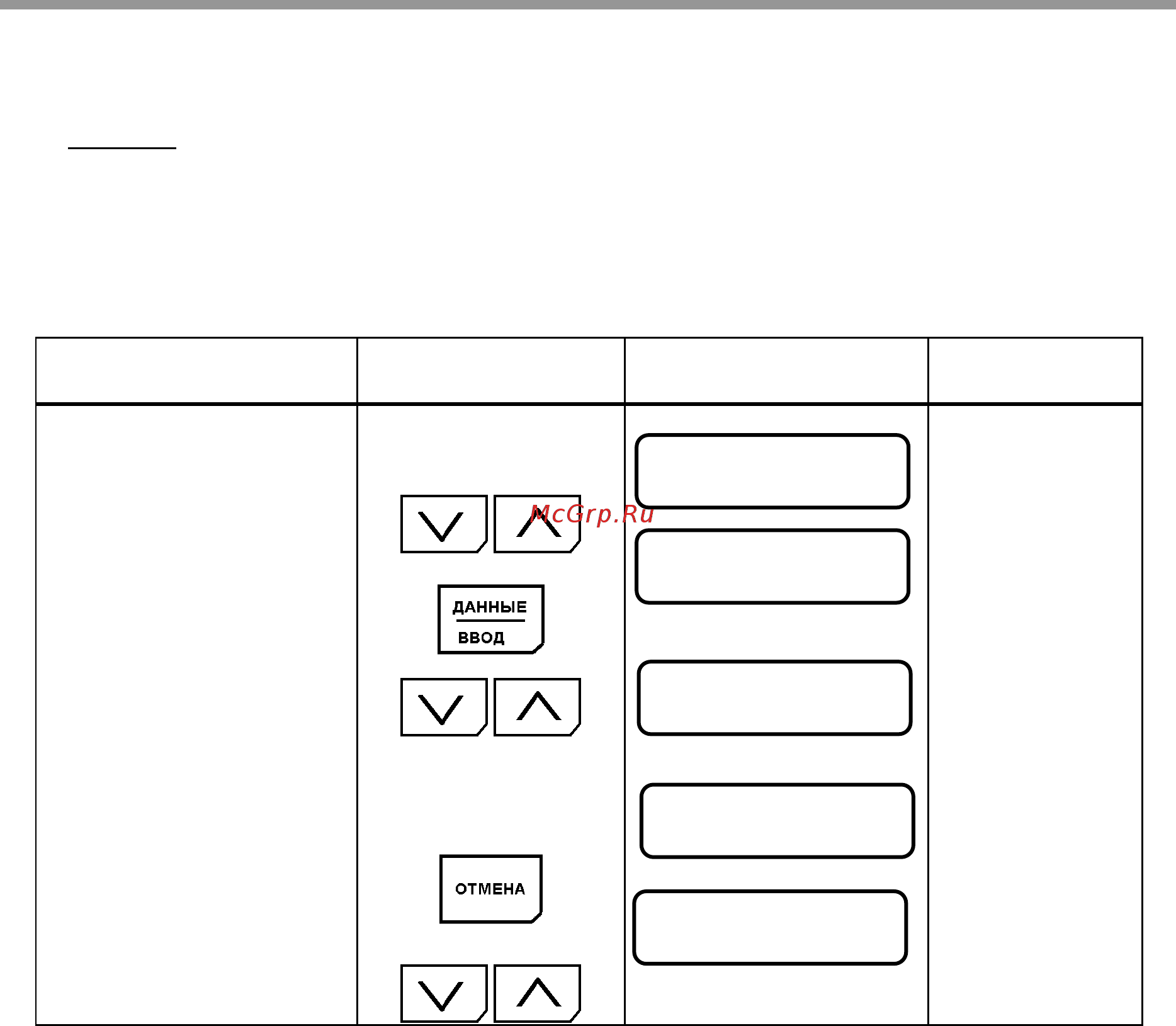

Таблица 11. Последовательность работы с пультом управления
с целью мониторинга
Описание
Последовательность
действий с кнопками
Состояние дисплея
пульта управления
Примечания
•
Индицируется опорная
частота.
• Переход к монитору U1.
• Выбор U1-07.
• Возврат к индикации U1
•
Возврат к индикации
опорной частоты.
Опорная Частота
U1-01= 50.00 Гц
Функция U1
Монитор
Напр Пост Ток
U1-07= 584
VDC
Функция U1
Монитор
Опорная Частота
U1-01= 50.00
Гц
