РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ (версия 1.0) E4 - 8400
62

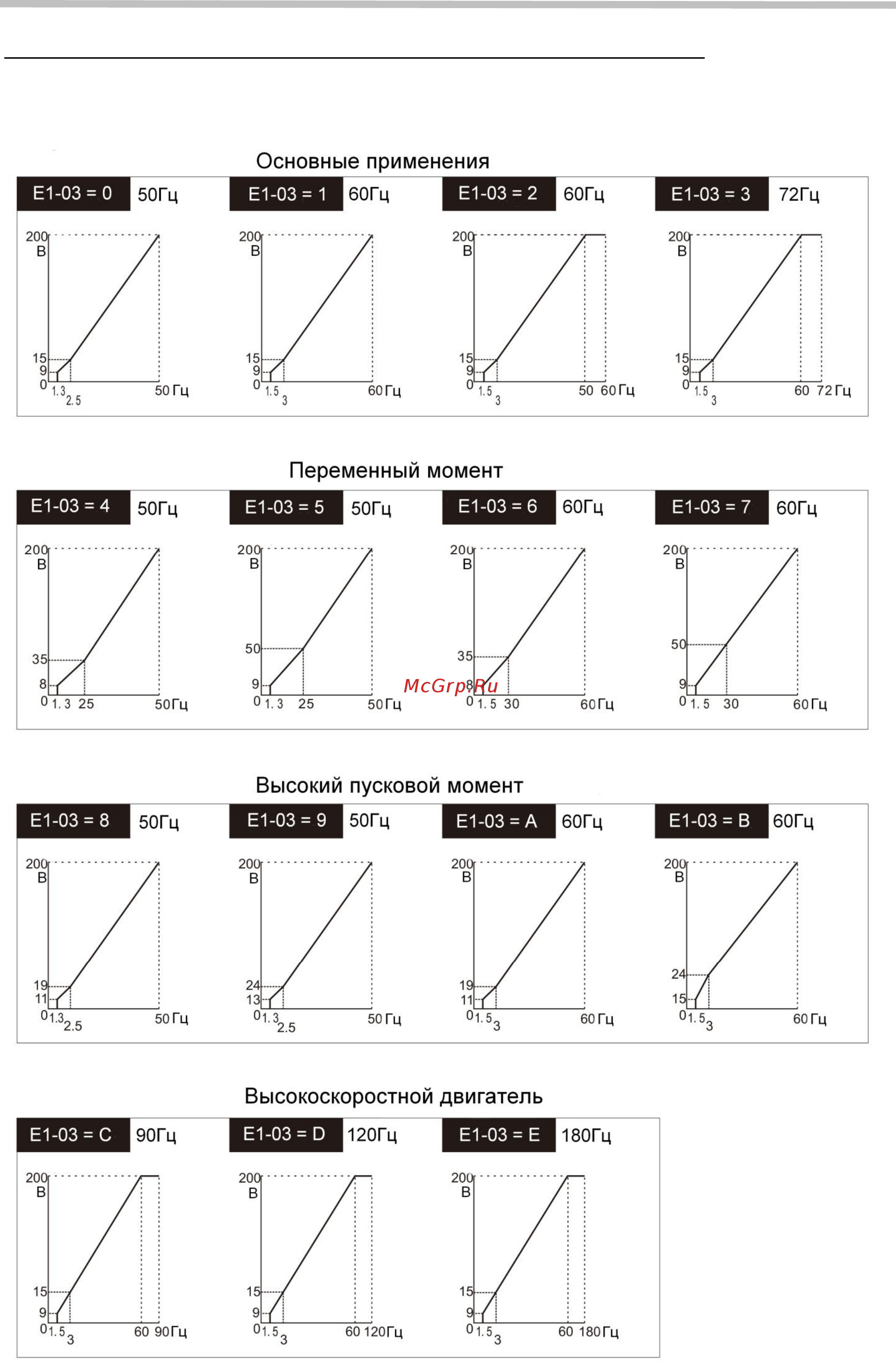

Характеристики U/f преобразователей мощностью от 0,4 кВт до 1,5 кВт
(на графиках указано выходное напряжение для преобразователей серии L (220 В). Для
преобразователей серии H (380 В) необходимо удвоить указанное напряжение):
