13

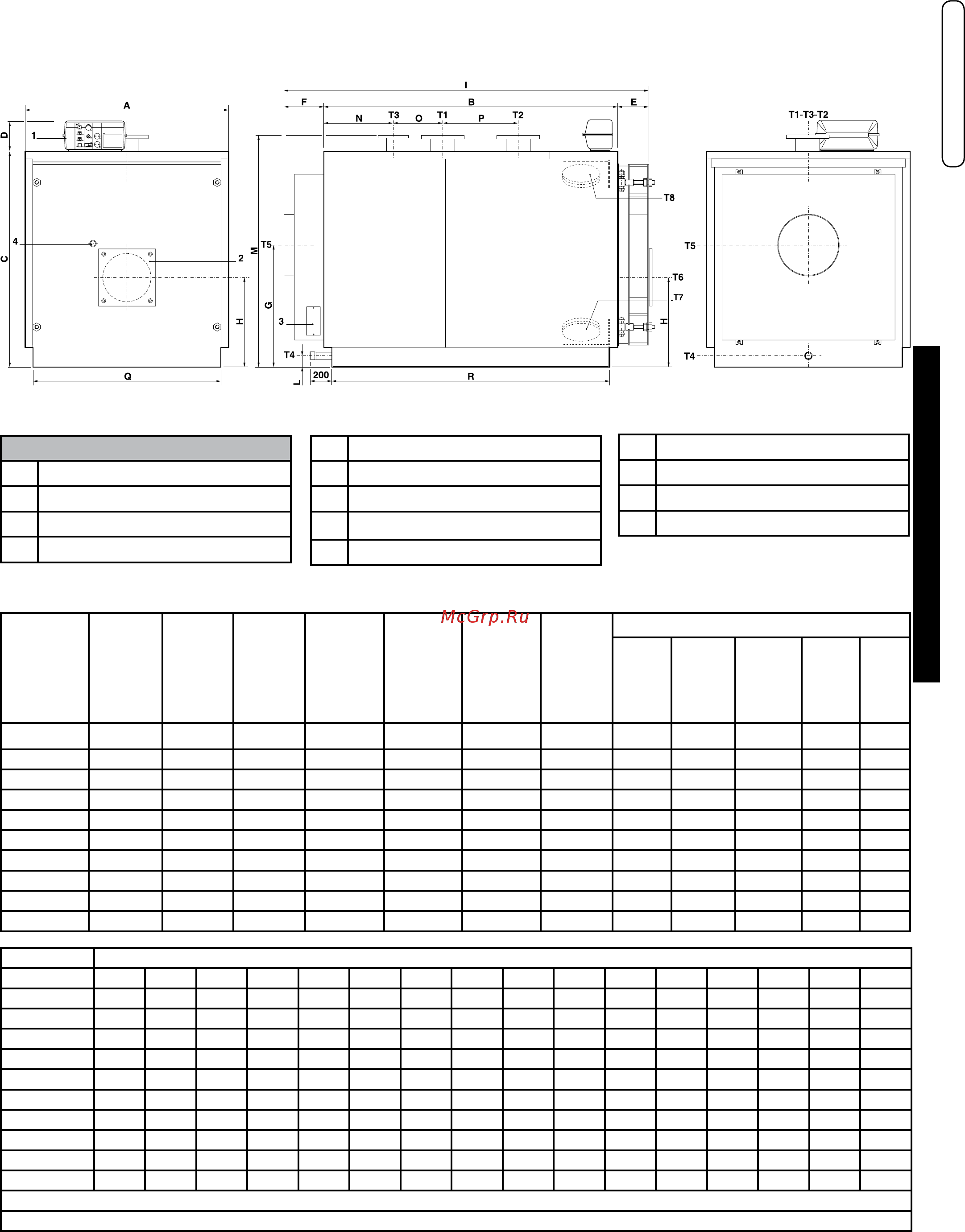

Технические характеристики
РУССКИЙ
ЛЕГЕНДА
N°
описание
1 Панель управления
2 Фланец для подключения горелки
3
люк для чистки дымосборной камеры
4
Смотровое окошко для контроля пламени
T1 Подающая линия котла
T2 Обратная линия котла
T3 группа безопасности
T4 Слив котла
T5 Подключение дымохода
T6 Подключение горелки
T7 люк для чистки котла
T8 люк для осмотра
steel 1080 ÷ 2500
steel Номи-
нальная
теплопро-
изводи-
тельность
Номи-
нальная
тепловая
мощность
Водяной
объем
котла
Гидрав-
лическое
сопро-
тивление
(**)
Аэродина-
мическое
сопротив-
ление
Макс.
рабочее
давление
котла
Вес ПОДКЛЮЧЕНИЯ
T1
T2
T3
Øнар
T4
Øвн
T5
Øвн
T6
Модель кВт кВт л м в.с. мм в.с. бар кг PN16 мм мм мм мм
steel 1080 1080 1168 1040 0,29 4,94 6 1821 DN 150 DN 80 Rp 1½ 400 320
steel 1250 1250 1338 1242 0,9 5,8 6 2030 DN 150 DN 80 Rp 1½ 400 320
steel 1300 1300 1407 1242 0,34 6,42 6 2030 DN 150 DN 80 Rp 1½ 400 320
steel 1500 1500 1611 1418 0,29 5,32 6 2780 DN 175 DN 100 Rp 1½ 450 320
steel 1550 1550 1681 1418 0,32 5,78 6 2780 DN 175 DN 100 Rp 1½ 450 320
steel 1820 1820 1972 1617 0,43 6,99 6 3280 DN 175 DN 100 Rp 1½ 450 320
steel 2050 2050 2186 2086 0,28 5,41 6 4145 DN 200 DN 125 Rp 1½ 520 380
steel 2190 2190 2380 2086 0,34 6,42 6 4145 DN 200 DN 125 Rp 1½ 520 380
steel 2500 2500 2674 2324 0,24 6,53 6 4465 DN 200 DN 125 Rp 1½ 520 380
Steel
РАЗМЕРЫ
A B C D E F G H I L M* N O P Q* R*
Модель мм мм мм мм мм мм мм мм мм мм мм мм мм мм мм мм
steel 1080
1352 1952 1432 190 207 187 810 595 2346 180 1540 461 330 500 1250 1846
steel 1250
1352 2292 1432 190 207 187 810 595 2686 180 1540 461 670 500 1250 2186
steel 1300
1352 2292 1432 190 207 187 810 595 2686 180 1540 461 670 500 1250 2186
steel 1500
1462 2282 1542 190 227 272 880 640 2781 75 1650 561 510 550 1360 2176
steel 1550
1462 2282 1542 190 227 272 880 640 2781 75 1650 561 510 550 1360 2176
steel 1820
1462 2652 1542 190 227 272 880 640 3151 75 1650 561 880 550 1360 2546
steel 2050
1622 2692 1702 190 259 274 950 690 3225 75 1810 661 670 700 1520 2590
steel 2190
1622 2692 1702 190 259 274 950 690 3225 75 1810 661 670 700 1520 2590
steel 2500
1622 3014 1702 190 258 273 950 690 3545 75 1810 662 990 700 1520 2910
(**) гидравлическое сопротивление при Δt = 15K
