KSB Multitec MTC A 100/6B [63/100] Multitec multitec ro
![KSB Multitec MTC A 100/6B [63/100] Multitec multitec ro](/views2/1592698/page63/bg3f.png)

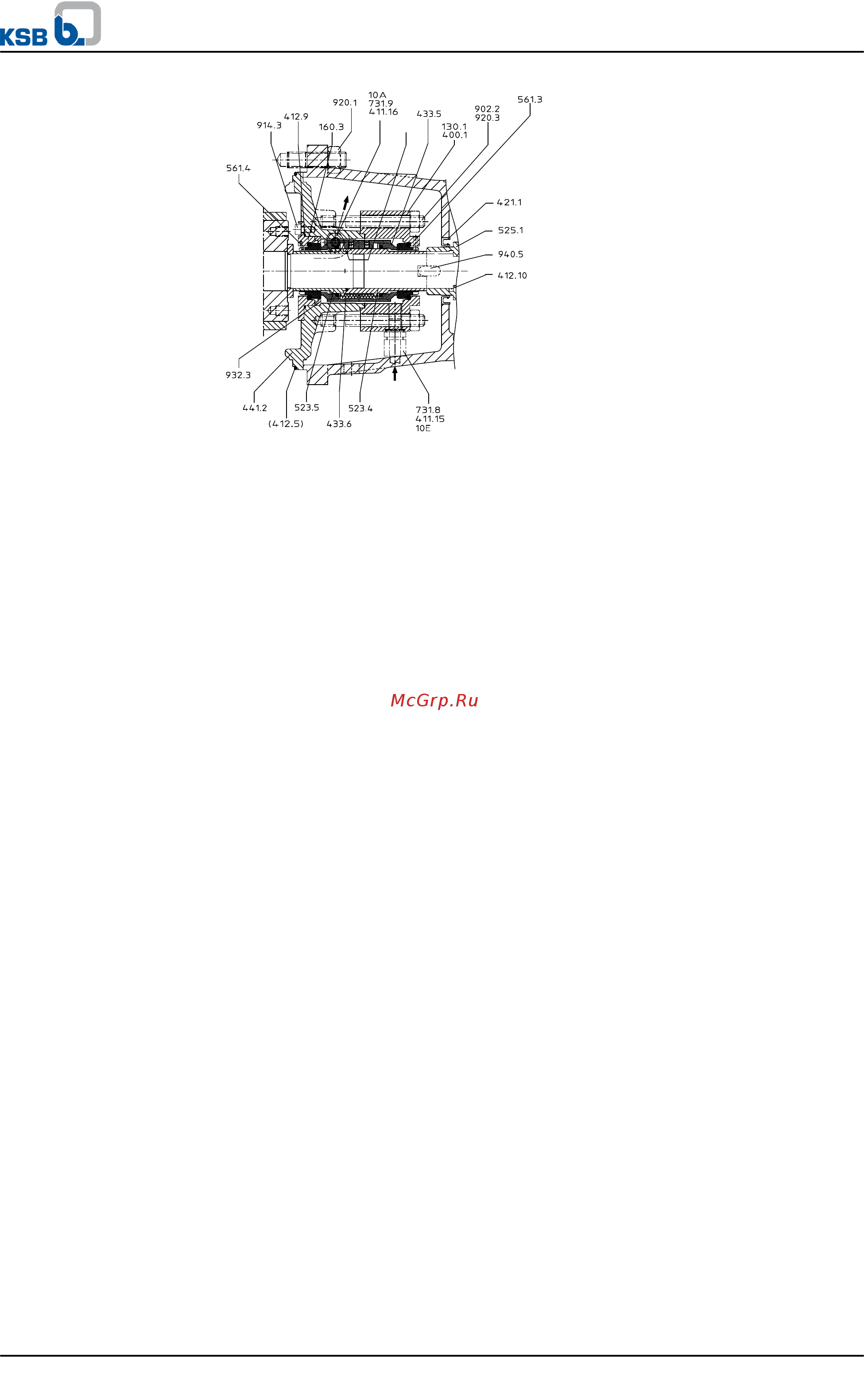

Рисунок 37: Демонтаж торцевого уплотнения, установленного «спина к спине»
✓
Произвести слив из насоса.
✓ Снять подшипники. (⇨ Глава 7.4.4.3 Страница 56)
1. Снять устройства защиты от прикосновения на отверстиях корпуса подшипников
350.1.
2. Снять кольцевое уплотнение круглого сечения 412.10.
3. Снять распорную втулку 525.1.
4. Демонтировать вспомогательную трубопроводную обвязку (для термосифона).
5. Ослабить резьбовые соединения 731.8 и 731.9.
6. Ослабить гайки 920.3 на крышке торцевого уплотнения 130.1 таким образом,
чтобы освободить пружину торцевого уплотнения.
7. Ослабить гайку 920.1 и снять корпус подшипника 350.1 вместе с
соответствующим уплотнением.
8. Снять крышку уплотнения 130.1 с плоским уплотнением 400.1 и неподвижным
кольцом второго уплотнения круглого сечения 433.5.
9. Извлечь призматическую шпонку 940.5.
10. Снять втулку вала 523.4 с вращающимся кольцом второго торцевого уплотнения
433.5 и с поводком торцевого уплотнения 433.6.
11. Установить кольцевое уплотнение круглого сечения 412.8 (кроме Multitec 32:
кольцевое уплотнение круглого сечения 412.4).
12. Снять втулку вала 523.5 (кроме Multitec 32: втулка вала 523.4) с вращающимся
кольцом первого торцевого уплотнения 433.6.
13. Снять уплотнительную камеру 441.2 с кольцом круглого сечения 412.5,
неподвижным кольцом первого торцевого уплотнения 433.6 и двумя резьбовыми
шпильками 902.2.
14. Снять кольцевое уплотнение круглого сечения 412.4.
Тандемная установка или исполнение с циркуляцией затворной жидкости
7 Техобслуживание/уход
Multitec / Multitec-RO
63 из 100
