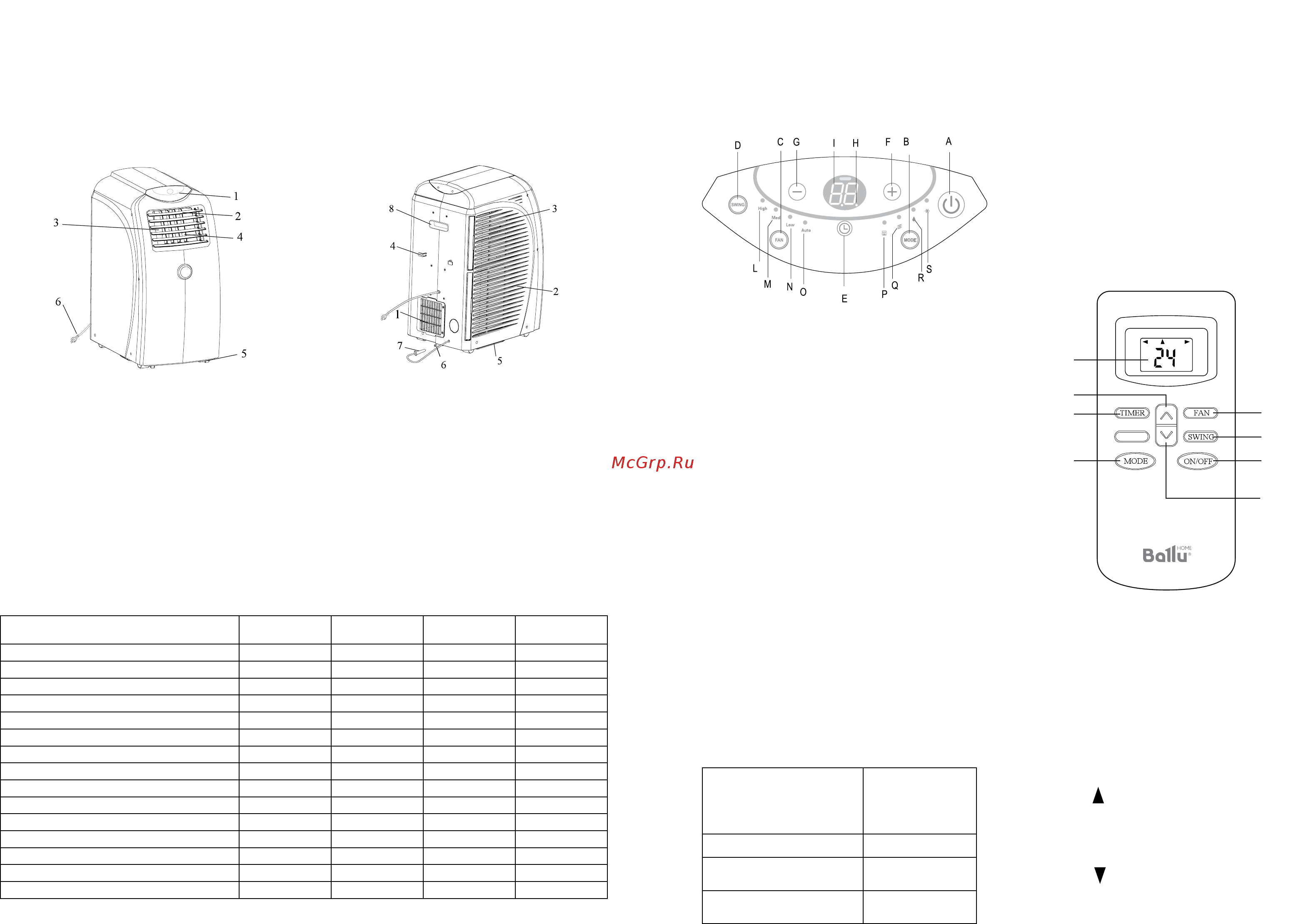

Устройство кондиционера
Управление кондиционером
Устройство кондиционера
Технические характеристики
Передняя часть прибора:
1. Панель управления
2. Вертикальные жалюзи
(механическое управление)
3. Воздуховыпускная решетка
4. Горизонтальные жалюзи
5. Шасси
6. Электрический кабель
Задняя часть прибора:
1. Решетка для выхода горячего воздуха
2. Нижняя воздухозаборная решетка
3. Верхняя воздухозаборная решетка
4. Держатели для электрического кабеля
5. Бак для сбора конденсата
6. Дренажное отверстие
7. Заглушка дренажного отверстия
8. Ручки для перемещения прибора
Параметр / Модель BPAC-15 CE BPAC-16 CE BPAC-18 CE BPAC-20 CE
Холодопроизводительность, BTU (Вт) 15000 (4400) 16000 (4600) 18000 (5700) 20000 (6000)
Производительность (охлаждение), кВт 4,4 4,6 5,7 6,00
Номинальная мощность (охлаждение), Вт 1680 1750 2300 2300
Хладагент (фреон) R410A R410A R410A R410A
Напряжение питания, В~Гц 220-240 ~ 50 220-240 ~ 50 220-240 ~ 50 220-240 ~ 50
Номинальный ток (охлаждение), А 7,5 8 9,8 9,8
Степень защиты IPX0 IPX0 IPX0 IPX0
Класс электрозащиты I класс I класс I класс I класс
Производительность по воздуху, м/час 450 520 450 450
Рекомендуемая площадь помещения, м 40 44 50 55
Уровень шума, дБА 50 52 54 54
Класс энергоэффективности, (охлаждение) А А А А
Размеры прибора (ШхВхГ), мм 365х775х568 365х775х568 365х775х568 365x775x568
Размеры упаковки (ШхВхГ), мм 720х860х435 720х860х435 720х860х435 720x860x435
Вес (нетто/брутто), кг 40/47 42/49 45/52 46/53
Управление кондиционером
А. Кнопка включения / выключения
B. Кнопка выбора режима работы
C. Копка выбора скорости вентилятора
D. Кнопка включения / выключения вертикаль
-
ных жалюзи
E. Кнопка таймера
F. Кнопка увеличения (температуры / времени)
G. Кнопка уменьшения (температуры / времени)
H. Индикатор работы таймера. Загорается и ми
-
гает когда включен режим таймера
I. LCD дисплей. Отображает заданную темпе
-
ратуру, время до включения / отключения (по
таймеру) или температуру в помещении
L/M/N/O, скорости работы вентилятора
(высокая, средняя, низкая)
P. Индикатор работы компрессора
Q. Индикатор режима вентиляции
R. Индикатор работы осушения
S. Индикатор работы охлаждения
Пульт дистанционного управления
Технические характеристики пульта ДУ
Параметр / Модель
Для моделей
кондиционеров
с электронным
управлением
Но ми наль ное на пря же ние 3,0 В
Ми ни маль ное ра бо чее
на пря же ние
2,0 В
Мак си маль ное рас сто я ние
до при ем ни ка си гна лов
8 м (при на пря же-
нии 3 В до 11 м)
Функции пульта ДУ
1. Возможный вы бор ре жи мов: ОХ ЛАЖ ДЕ НИЕ,
ОСУ ШЕ НИЕ, ВЕН ТИ ЛЯ ЦИЯ.
2. Дополительные режимы и функции: TIMER
(таймер на включение/отключение кондици-
онера), FAN (выбор скорости воздушного
потока), SWING (изменение направления
воздушного потока с помощью вертикаль-
ных жалюзи).
3. За да ние тем пе ра ту ры воз ду ха в по ме ще нии
в ди а па зо не от 16 °С
до 31 °С.
5
2
3
8
4
7
6
1
Описание пульта ДУ
1. Кноп ка "ON/OFF"
При нажатии этой кнопки кондиционер
включается. При повторном нажатии кноп-
ки кондиционер отключается.
2. Кноп ка "TIMER"
Эта кнопка служит для включения режи-
ма настройки таймера: "ON" — режим за-
дания времени включения кондиционера;
"OFF" — режим задания времени отключе-
ния кондиционера.
3. Кноп ка "
"
Эта кноп ка слу жит для увеличения значе-
ния заданной температуры или для увели-
чения заданного времени включения/от-
ключения кондиционера по таймеру.
4. Кноп ка " "
Эта кноп ка слу жит для умень ше ния зна че-
ния за дан ной тем пе ра ту ры или для умень-
ше ния за дан но го вре ме ни вклю че ния/от-
к л ю ч е н и я к о н д и ц и о н е р а п о т а й м е р у .
* Указано ориентировочное значение, которое может отличаться в зависимости
от реальных условий эксплуатации.
Содержание
- Мобильный кондиционер воздуха 1
- Руководство по эксплуатации гарантийный талон 1
- Аксессуары 2
- Гарантийный талон 2
- Гарантия 2
- Дата изготовления 2
- Дренаж 2
- Используемые обозначения 2
- Комплектация 2
- Монтаж кондиционера 2
- Назначение 2
- Правила безопасности 2
- Пульт дистанционного управления 2
- Режимы работы 2
- Сертификация продукции 2
- Содержание 2
- Срок эксплуатации 2
- Технические характеристики 2
- Транспортировка и хранение 2
- Управление кондиционером 2
- Устранение неисправностей 2
- Устройство кондиционера 2
- Утилизация прибора 2
- Уход и обслуживание 2
- А кнопка включения выключения b кнопка выбора режима работы c копка выбора скорости вентилятора d кнопка включения выключения вертикаль ных жалюзи e кнопка таймера f кнопка увеличения температуры времени g кнопка уменьшения температуры времени h индикатор работы таймера загорается и ми гает когда включен режим таймера i lcd дисплей отображает заданную темпе ратуру время до включения отключения по таймеру или температуру в помещении l m n o скорости работы вентилятора высокая средняя низкая p индикатор работы компрессора q индикатор режима вентиляции r индикатор работы осушения s индикатор работы охлаждения 3
- Задняя часть прибора 3
- Описание пульта ду 1 кноп ка on off при нажатии этой кнопки кондиционер включается при повторном нажатии кноп ки кондиционер отключается 2 кноп ка timer эта кнопка служит для включения режи ма настройки таймера on режим за дания времени включения кондиционера off режим задания времени отключе ния кондиционера 3 кноп ка эта кноп ка слу жит для увеличения значе ния заданной температуры или для увели чения заданного времени включения от ключения кондиционера по таймеру 4 кноп ка эта кноп ка слу жит для умень ше ния зна че ния за дан ной тем пе ра ту ры или для умень ше ния за дан но го вре ме ни вклю че ния от клю че ния кон ди ци о не ра по тай ме ру 3
- Панель управления 2 вертикальные жалюзи механическое управление 3 воздуховыпускная решетка 4 горизонтальные жалюзи 5 шасси 6 электрический кабель 3
- Передняя часть прибора 3
- Пульт дистанционного управления 3
- Решетка для выхода горячего воздуха 2 нижняя воздухозаборная решетка 3 верхняя воздухозаборная решетка 4 держатели для электрического кабеля 5 бак для сбора конденсата 6 дренажное отверстие 7 заглушка дренажного отверстия 8 ручки для перемещения прибора 3
- Технические характеристики 3
- Технические характеристики пульта ду 3
- Управление кондиционером 3
- Устройство кондиционера 3
- Устройство кондиционера управление кондиционером 3
- Функции пульта ду 1 возможный вы бор ре жи мов ох лаж де ние осу ше ние вен ти ля ция 2 дополительные режимы и функции timer таймер на включение отключение кондици онера fan выбор скорости воздушного потока swing изменение направления воздушного потока с помощью вертикаль ных жалюзи 3 за да ние тем пе ра ту ры воз ду ха в по ме ще нии в ди а па зо не от 16 с до 31 с 3
- Аксессуары 4
- Если между пультом и приемником инфра красных сигналов на внутреннем блоке находятся посторонние предметы то кон диционер не будет принимать сигналы пульта ду 2 не допускайте попадания на пульт жидкости 3 не оставляйте пульт в зоне воздействия высокой температуры и прямых солнечных лучей 4 попадание прямых солнечных лучей на приемник сигналов ду может вызвать на рушения в работе кондиционера 5 не оставляйте пульт в зоне воздействия электромагнитного излучения генерируе мого другими домашними приборами 4
- Монтаж кондиционера 4
- Режимы работы 4
- Дренаж 5
- Гарантия 6
- Дата изготовления 6
- Комплектация 6
- Сертификация продукции 6
- Срок эксплуатации 6
- Транспортировка и хранение 6
- Устранение неисправностей 6
- Утилизация прибора 6
- Уход и обслуживание 6
- Гарантийный талон 7
- Тип срок службы 7
- Тип гарантийный сро 8
- _________________________________________ 10
- Адрес установщика _____________________ 10
- Дата продажи __________________________ 10
- Модель _________________________________ 10
- На гарантийное обслуживание 10
- Название установщика _________________ 10
- Печать установщика 10
- Подпись установщика __________________ 10
- Серийный номер _______________________ 10
- Сохраняется у клиента 10
- Телефон установщика __________________ 10
