8
9
Монтаж кондиционера
Дренаж

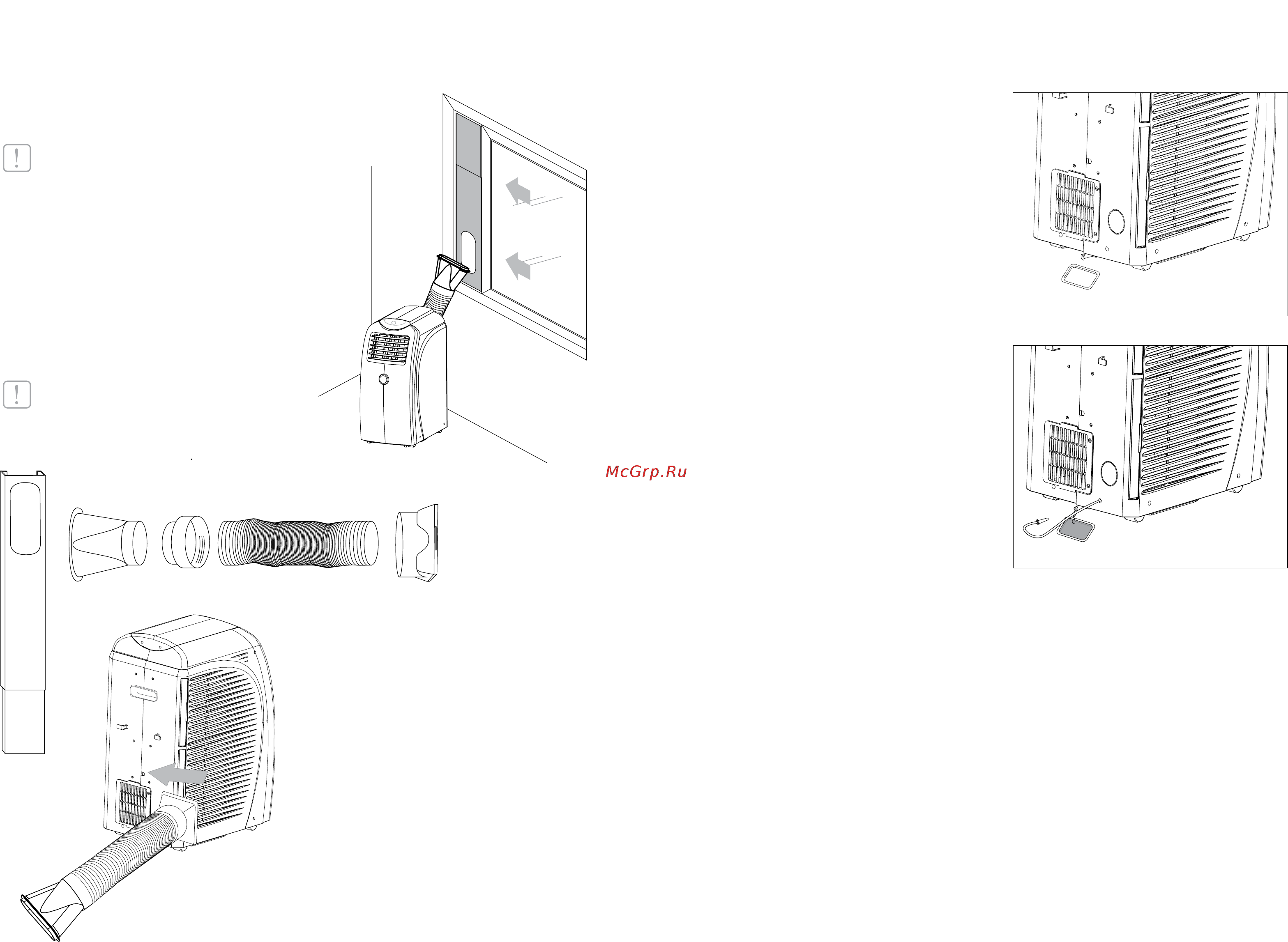

Монтаж шланга выбросного воздуха
(режим охлаждения и осушения)
ВНИ МА НИЕ!
При охлаждении и осушении через воздухо-
вод выбрасывается теплый воздух.
1. Соедините аксессуары как показано на ри-
сунке: слегка растяните воздухоотводную
трубу с каждой стороны и присоедините
адаптер для решетки для выброса воздуха
с одной стороны и адаптер для оконного
переходника с другой.
2. Установите оконный переходник в ближай-
шем окне или в специальном отверстии
для отвода теплого воздуха.
ВНИ МА НИЕ!
Не допускайте слишком сильного изгиба
шланга.
Дренаж
1. Прибор оборудован системой автомати-
ческого испарения конденсата, и, работая
в режиме охлаждения, дополнительный
дренаж не требуется. Однако во время
длительной работы в режиме осушения,
бак для сбора конденсата может запол-
ниться и потребуется дополнительный
отвод влаги. В таком случае срабатывает
режим защиты от протечки и прибор авто-
матически отключается, на панели управ-
ления загорается символ "Ft".
2. Чтобы осушить бак для сбора конденсата,
отключите кондиционер от сети, откройте
заглушку дренажного отверстия и дайте
влаге стечь в поддон для воды (располо-
жен внизу прибора). Аккуратно слейте
воду. Может понадобиться несколько раз
наполнить поддон, чтобы слить всю влагу
из бака для сбора воды. Вместо этого мо-
жете переместить прибор в место где есть
сток в канализацию и слить всю жидкость
без использования поддона для сбора
жидкости.
3. Перед тем как поставить прибор на дли-
тельное хранение, слейте всю воду как
указано в предыдущем пункте. Затем
включите прибор в режим вентиляции и
оставьте работать на некоторое время.
Это нужно для полной просушки системы.
Храните прибор в сухом месте.
4. Возможно настроить непрерывный от-
вод конденсата, присоединив дренажный
шланг (не входит в комплект поставки) к
отверстию для слива конденсата, пред-
варительно сняв заглушку и вывести
шланг в дренажную систему для отвода
конденсата.
