18 electrolux
кондиционеры 19
*Для обеспечения беспрепятственного стока воды установите устрой-
ство с нисходящим наклоном (0-3мм) в сторону сливного отверстия.

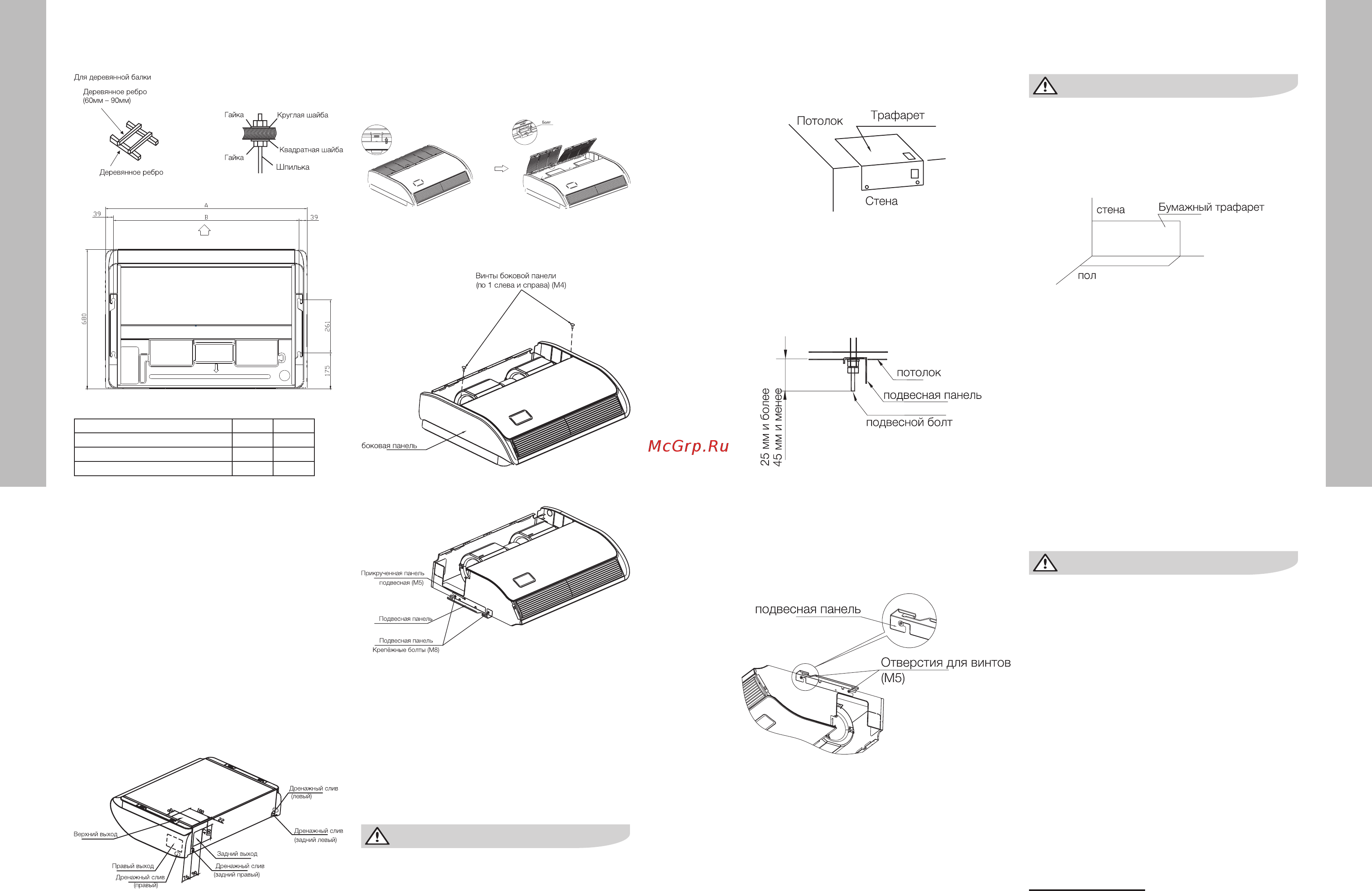

Выдвиньте ограничители (в 4-х местах), а
затем удалите болты (в 4-х или 6-ти местах)
в зависимости от модели.
2 Снимите боковую панель. Удалите винт
и снимите боковую панель, сдвинув ее в
направлении, указанном стрелкой.
3 Удалите подвесную панель.
Снимите винт и затем крепежные болты.
Подвесные болты и гайки
Установите внутренний блок.
Потолочная установка
1 Выберите место для шпилек и
расположения отверстий для труб.
– Используйте сложенный бумажный тра-
фарет и просверлите отверстия для шпилек
и трубки.
Примечание:
Разметку для шпилек и трубки выберите
путем примерки.
– После того, как вы разметили места свер-
ления на стене, удалите трафарет.
2 Закрепите левый кронштейн гайками и
шайбами на шпильках.
После того, как убедитесь, что слева крон-
штейн надежно закреплен, установите и
закрепите гайками и шайбами правый крон-
штейн. При установке внутреннего блока
можно аккуратно удалить излишнюю длину
шпилек.
3 Установите внутренний блок на установоч-
ные уголки.
• Продвиньте блок с передней стороны
вглубь подвесной панели.
• Зафиксируйте болтами (М8 по два слева и
справа).
• Закрепите воздухозаборную решетку двумя
винтами (М5 по одному слева и справа).
Напольная установка
1
Отметьте расположение подвесных
болтов и отверстия для трубки.
• Используя бумажный трафарет, просвер-
лите отверстия для анкеров и отверстие в
стене для проведения коммуникационных
соединений.
Примечание:
Разметку для анкеров и трубок выберите с
помощью примерки.
• После того, как вы разметили места для
сверления на стене, удалите трафарет.
2 Установите установочные уголки, а затем
плотно затяните 4-мя крепежными анкер-
ными болтами (M8: по 2 слева и справа).
3 Двумя винтами закрепите воздухозаборную
решетку (M5: по 1 слева и справа)
Горизонтальная регулировка внутреннего
блока
1
Убедитесь, что кронштейн зафиксирован
гайками и шайбами.
2 Отрегулируйте высоту блока.
3 С помощью уровня проверьте
горизонтальный уровень.
4 После регулировки хорошо затяните
гайки, чтобы предотвратить их
ослабление в дальнейшем.
Примечание:
• Во время установки накройте блок, чтобы
сохранить его в чистоте.
• Проверьте горизонтальное положение блока
с помощью уровня. Если кондиционер накло-
нен, из него может вытекать конденсат.
Габаритные присоединительные размеры
.
(Единица измерения: мм)
Трубы могут быть выведены в 3-х направле-
ниях (назад, направо или наверх). Используя
ножницы по металлу либо кусачки, вырежьте
отверстия. Вырежьте отверстия для выведения
труб вдоль линии среза на задней крышке.
Проделайте отверстие во внешней панели для
выхода труб. При креплении труб в правой
части вырежьте отверстие вдоль желоба на
внутренней стороне боковой панели.
После установки трубок и проводов изолируй-
те зазоры вокруг замазкой, чтобы исключить
попадание пыли. Обязательно установите
крышку на задней панели и в верхней части в
целях защиты внутренней части от попадания
пыли и защиты проводов от повреждений
острыми краями. При вынимании проводов в
правой части удалите острые края от выреза.
Подготовка внутреннего блока
1 Снимите решетку воздухозаборника.
Тип A B
EACU/I-18/24H/DC/N3
990 912
EACU/I-36H/DC/N3
1285 1207
EACU/I-48/60H/DC/N3
1580 1502
