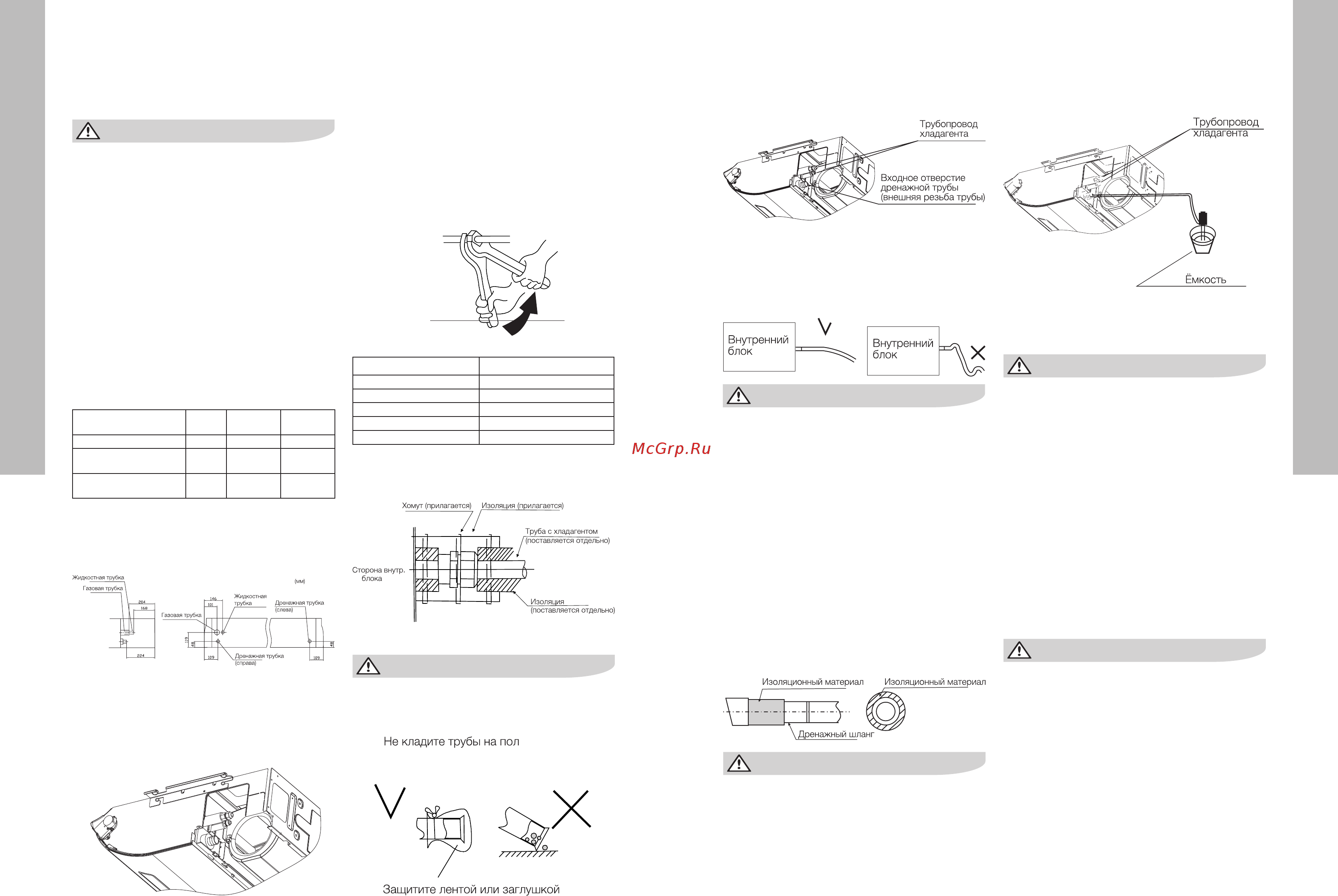

Подсоединение трубопроводов хла-

дагента внутреннего блока

Внимание!

Используйте хладагент R410A. При про-

верке на утечку не используйте ацетилен

и другие легковоспламеняющиеся или

ядовитые газы, это крайне опасно и может

вызвать взрыв. Рекомендуется использо-

вать для этих целей сжатый воздух, азот

или хладагент.

Трубы

Подготовьте медные трубы.

2 Перед установкой труб используйте азот

или сухой воздух для прочистки внутренней

поверхности трубы от пыли и других при-

месей.

Выберите медные трубы согласно таблице

ниже.

Диаметр труб указан в мм.

Соединения труб

1 Последовательность соединения труб пока-

зана на следующих рисунках.

Положения соединений труб

Трубки могут быть присоединены к блоку с 3-х

сторон. Когда труба проходит сзади, можно

удалить кронштейн, тогда работать с трубами

станет легче. После окончания работ с труба-

ми поставьте кронштейн на место.

Модель

Газовая

трубка

Трубка для

жидкости

Дренажная

трубка

EACU/I-18H/DC/N3 ∅12,7 ∅6,35 ∅26

EACU/I-24H/DC/N3

EACU/I-36H/DC/N3

∅15,88 ∅9,52 ∅26

EACU/I-48H/DC/N3

EACU/I-60H/DC/N3

∅19,05 ∅9,52 ∅26

Разрежьте удаленую верхнюю крышку и

установите на заднюю панель вместо задней

крышки.

2 Затяните гайки с помощью 2-х ключей с

усилием, приведенным в таблице ниже.

Используйте динамометрический ключ. В

случае приложения чрезмерного усилия

возможно повреждение гайки либо места

развальцовки трубы, что приведет к утечке

хладагента.

Затяните гайки ключом.

После присоединения трубопровода

хладагента используйте теплоизоляци-

онный материал.

Изоляция труб

Примечание:

Изоляция труб. Необходимо установить заглушку на

трубопровод перед прохождением через стену.

Не кладите трубы на пол.

Размер труб Крутящий момент(Нм)

∅6,35 мм 20

∅9,52 мм 40

∅12,7 мм 60

∅15,88 мм 80

∅19,05 мм 100

Подсоединение дренажной трубки

• Установка дренажной трубы.

• Диаметр сливного отверстия соединитель-

ной трубы должен быть такой же, как у

сливной трубы. Сливная труба должна быть

проложена с уклоном не менее 1/100 для

предотвращения образования воздушных

карманов.

Примечание:

• Чтобы предотвратить провисание дренаж-

ного шланга, закрепляйте его подпорками

через каждые 1-1,5 метра.

• Используйте дренажный шланг и зажим.

Вставьте сливной шланг полностью в

дренажное отверстие и прочно затяните

дренажный шланг вместе с изоляционным

материалом зажимом.

• Дренажный шланг и соединение шланга с

дренажным патрубком внутреннего блока

необходимо изолировать от контакта с

окружающим воздухом. Используйте тепло-

изоляционный материал. В противном

случае на дренажном шланге может обра-

зовываться конденсат.

• Согласно рисунку ниже, изолируйте слив-

ной шланг.

Примечание:

• Подсоединение дренажной трубы.

• Не подключайте сливную трубу непосред-

ственно к канализационным трубам. Аммиак

может проникать из канализации во внутрен-

ний блок по дренажным трубам и, как след-

ствие, вызвать коррозию теплообменника.

• После завершения работ с трубками про-

верьте исправность дренажной системы.

• Постепенно влейте примерно 1000 см

воды

в дренажный поддон для проверки дрена-

жа. Проверьте дренаж.

Электропроводка

Общая проверка

Примечание:

• При фиксировании проводки используйте

прилагающиеся зажимы, как показано на

рис. ниже, для предотвращения внешнего

давления.

• При выполнении проводки убедитесь, что

провода аккуратно лежат, не торчат из

блока. При установке крышки убедитесь,

что вы не зажали провода.

• Вне блока разделите проводное соеди-

нение проводного пульта управленя и

сигнального кабеля от силового кабеля

(заземление и электропитание) по крайней

мере на 50 мм так, чтобы они не проходили

вплотную друг от друга. Меньшее расстоя-

ние может вызвать неправильное функцио-

нирование и поломку.

•

Примечание:

• Если сгорает предохранитель, обратитесь в

сервисный центр, не меняйте его самосто-

ятельно, т.к это может привести к несчаст-

ному случаю.

1 Удалите винты на блоке управления.

2 Подключите провода питания и заземления

к клеммной колодке.

3 Подключите провод дистанционного

управления к вспомогательной распреде-

лительной коробке согласно электрической

монтажной схеме.

4 Подключите электропитание внутреннего и

наружного блоков к клеммным колодкам.

5 Плотно стяните провода в блоке управле-

ния с помощью зажима.
