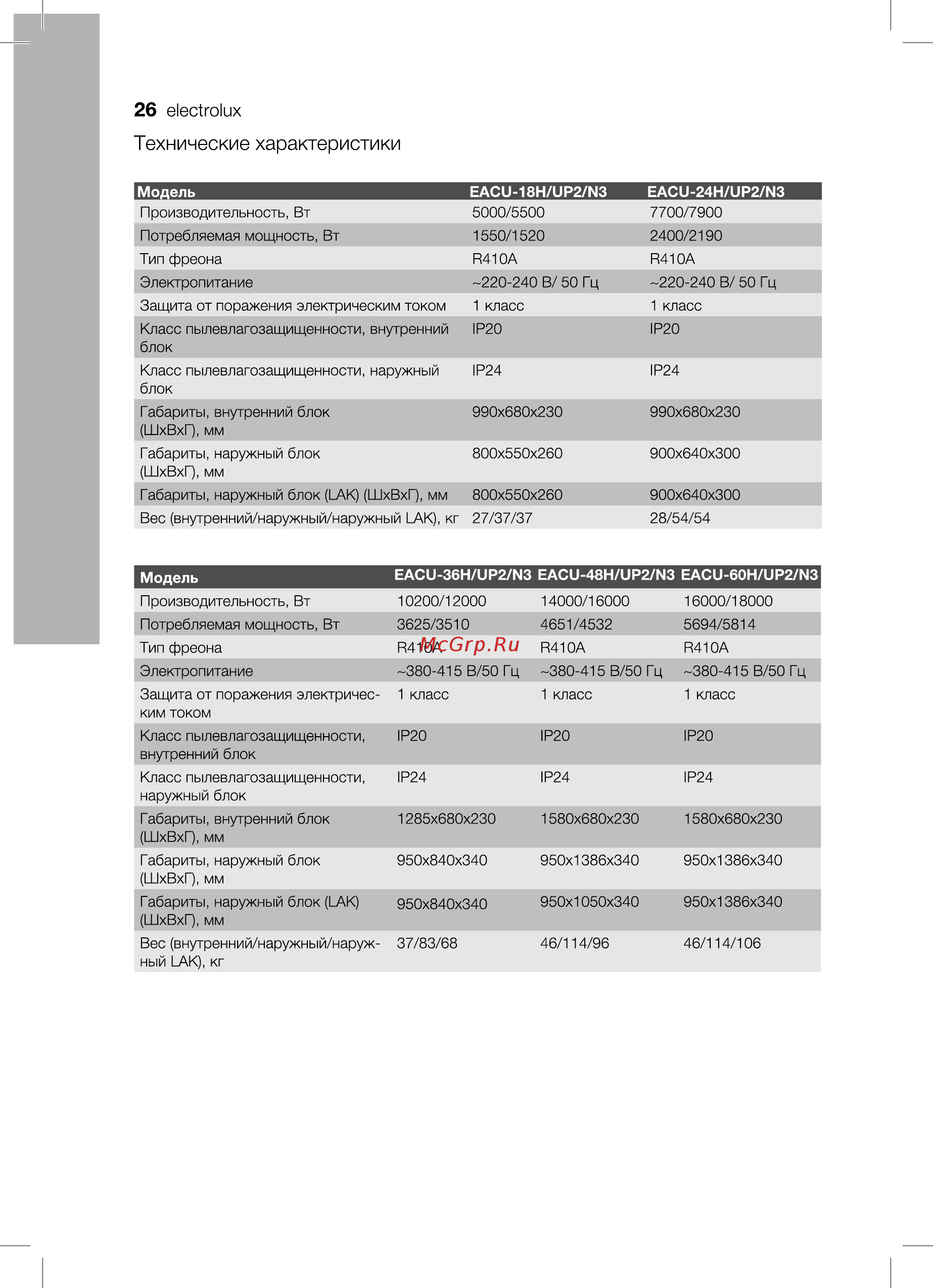

26 electrolux Технические характеристики I Модель Производительность Вт EACU 18H UP2 N3 5000 5500 EACU 24H UP2 N3 I 7700 7900 2400 2190 Потребляемая мощность Вт 1550 1520 Тип фреона R410A R410A Электропитание 220 240 В 50 Гц 220 240 В 50 Гц Защита от поражения электрическим током 1 класс 1 класс Класс пылевлагозащищенности внутренний блок IP20 IP20 Класс пылевлагозащищенности наружный блок IP24 IP24 Габариты внутренний блок ШхВхГ мм 990x680x230 990x680x230 Габариты наружный блок ШхВхГ мм 800x550x260 900x640x300 Габариты наружный блок LAK ШхВхГ мм 800x550x260 900x640x300 Вес внутренний наружный наружный LAK кг 27 37 37 28 54 54 I Модель EACU 36H UP2 N3 EACU 48H UP2 N3 EACU 60H UP2 N3I Производительность Вт 10200 12000 14000 16000 16000 18000 Потребляемая мощность Вт 3625 3510 4651 4532 5694 5814 Тип фреона R410A R410A R410A Электропитание 380 415 В 50 Гц 380 415 В 50 Гц 380 415 В 50 Гц Защита от поражения электричес ким током 1 класс 1 класс 1 класс Класс пылевлагозащищенности внутренний блок IP20 IP20 IP20 Класс пылевлагозащищенности наружный блок IP24 IP24 IP24 Габариты внутренний блок ШхВхГ мм 1285x680x230 1580x680x230 1580x680x230 Габариты наружный блок ШхВхГ мм 950x840x340 950x1386x340 950x1386x340 Габариты наружный блок 1АК ШхВхГ мм 950x840x340 950x1050x340 950x1386x340 Вес внутренний наружный наруж ный 1АК кг 37 83 68 46 114 96 46 114 106
