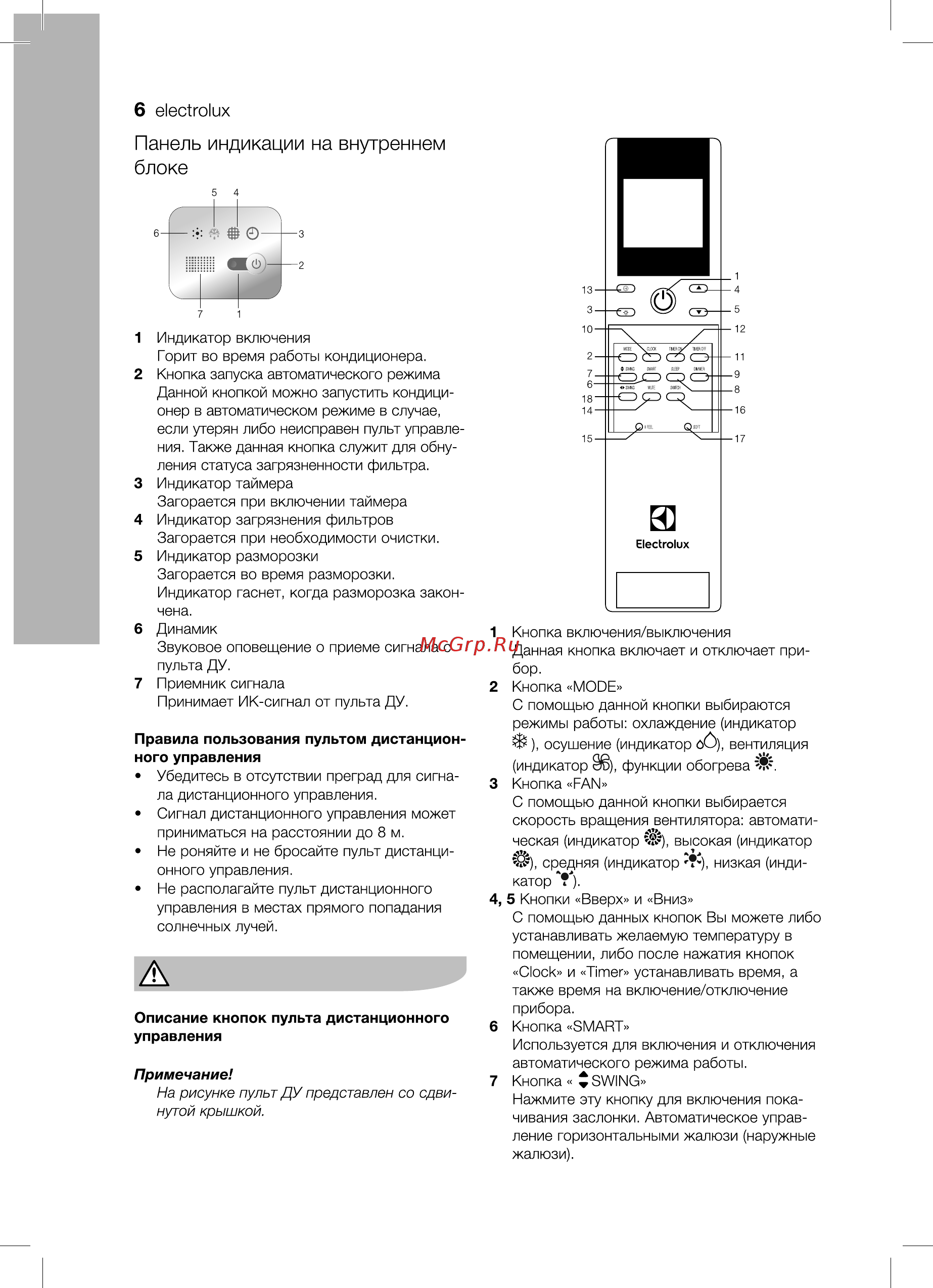

6 electrolux Панель индикации на внутреннем блоке 1 Индикатор включения Горит во время работы кондиционера 2 Кнопка запуска автоматического режима Данной кнопкой можно запустить кондици онер в автоматическом режиме в случае если утерян либо неисправен пульт управле ния Также данная кнопка служит для обну ления статуса загрязненности фильтра 3 Индикатор таймера Загорается при включении таймера 4 Индикатор загрязнения фильтров Загорается при необходимости очистки 5 Индикатор разморозки Загорается во время разморозки Индикатор гаснет когда разморозка закон чена 6 Динамик Звуковое оповещение о приеме сигнала с пульта ДУ 7 Приемник сигнала Принимает ИК сигнал от пульта ДУ Правила пользования пультом дистанцион ного управления Убедитесь в отсутствии преград для сигна ла дистанционного управления Сигнал дистанционного управления может приниматься на расстоянии до 8 м Не роняйте и не бросайте пульт дистанци онного управления Не располагайте пульт дистанционного управления в местах прямого попадания солнечных лучей Описание кнопок пульта дистанционного управления Примечание На рисунке пульт ДУ представлен со сдви нутой крышкой Electrolux 1 Кнопка включения выключения Данная кнопка включает и отключает при бор 2 Кнопка MODE С помощью данной кнопки выбираются режимы работы охлаждение индикатор S осушение индикатор оО вентиляция индикатор е функции обогрева г 3 Кнопка FAN С помощью данной кнопки выбирается скорость вращения вентилятора автомати ческая индикатор й высокая индикатор средняя индикатор низкая инди катор 4 5 Кнопки Вверх и Вниз С помощью данных кнопок Вы можете либо устанавливать желаемую температуру в помещении либо после нажатия кнопок Clock и Timer устанавливать время а также время на включение отключение прибора 6 Кнопка SMART Используется для включения и отключения автоматического режима работы 7 Кнопка i SWING Нажмите эту кнопку для включения пока чивания заслонки Автоматическое управ ление горизонтальными жалюзи наружные жалюзи
