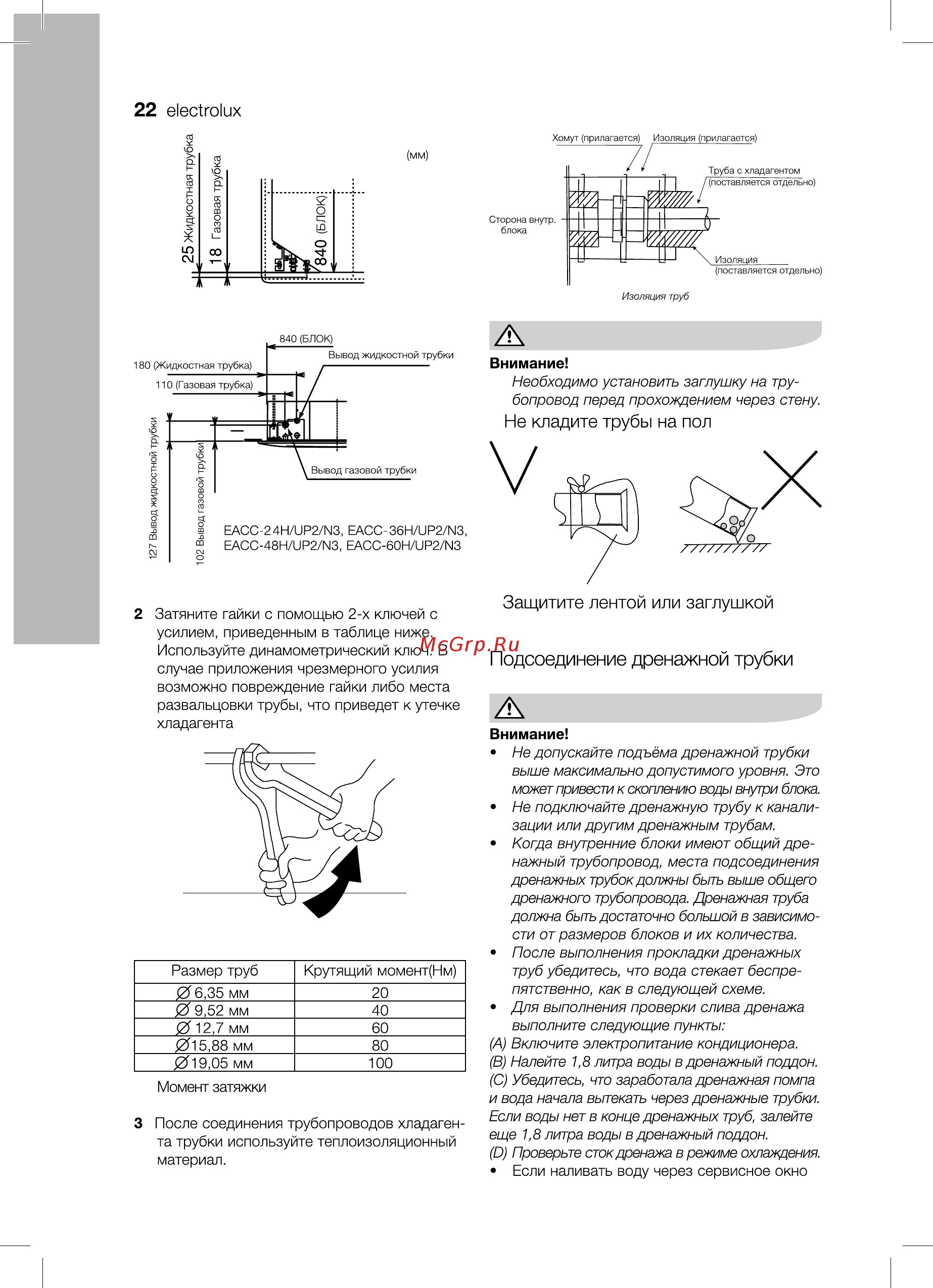

22 е1ес1го1их Внимание Необходимо установить заглушку на тру бопровод перед прохождением через стену Не кладите трубы на пол 2 Затяните гайки с помощью 2 х ключей с усилием приведенным в таблице ниже Используйте динамометрический ключ В случае приложения чрезмерного усилия возможно повреждение гайки либо места развальцовки трубы что приведет к утечке хладагента Размер труб Крутящий момент Нм 0 6 35 мм 0 9 52 мм 0 12 7 мм 015 88 мм 019 05 мм 20 40 60 80 100 Момент затяжки 3 После соединения трубопроводов хладаген та трубки используйте теплоизоляционный материал Защитите лентой или заглушкой Подсоединение дренажной трубки Внимание Не допускайте подъёма дренажной трубки выше максимально допустимого уровня Это может привести к скоплению воды внутри блока Не подключайте дренажную трубу к канали зации или другим дренажным трубам Когда внутренние блоки имеют общий дре нажный трубопровод места подсоединения дренажных трубок должны быть выше общего дренажного трубопровода Дренажная труба должна быть достаточно большой в зависимо сти от размеров блоков и их количества После выполнения прокладки дренажных труб убедитесь что вода стекает беспре пятственно как в следующей схеме Для выполнения проверки слива дренажа выполните следующие пункты А Включите электропитание кондиционера В Налейте 1 8 литра воды в дренажный поддон С Убедитесь что заработала дренажная помпа и вода начала вытекать через дренажные трубки Если воды нет в конце дренажных труб залейте еще 1 8 литра воды в дренажный поддон О Проверьте сток дренажа в режиме охлаждения Если наливать воду через сервисное окно
