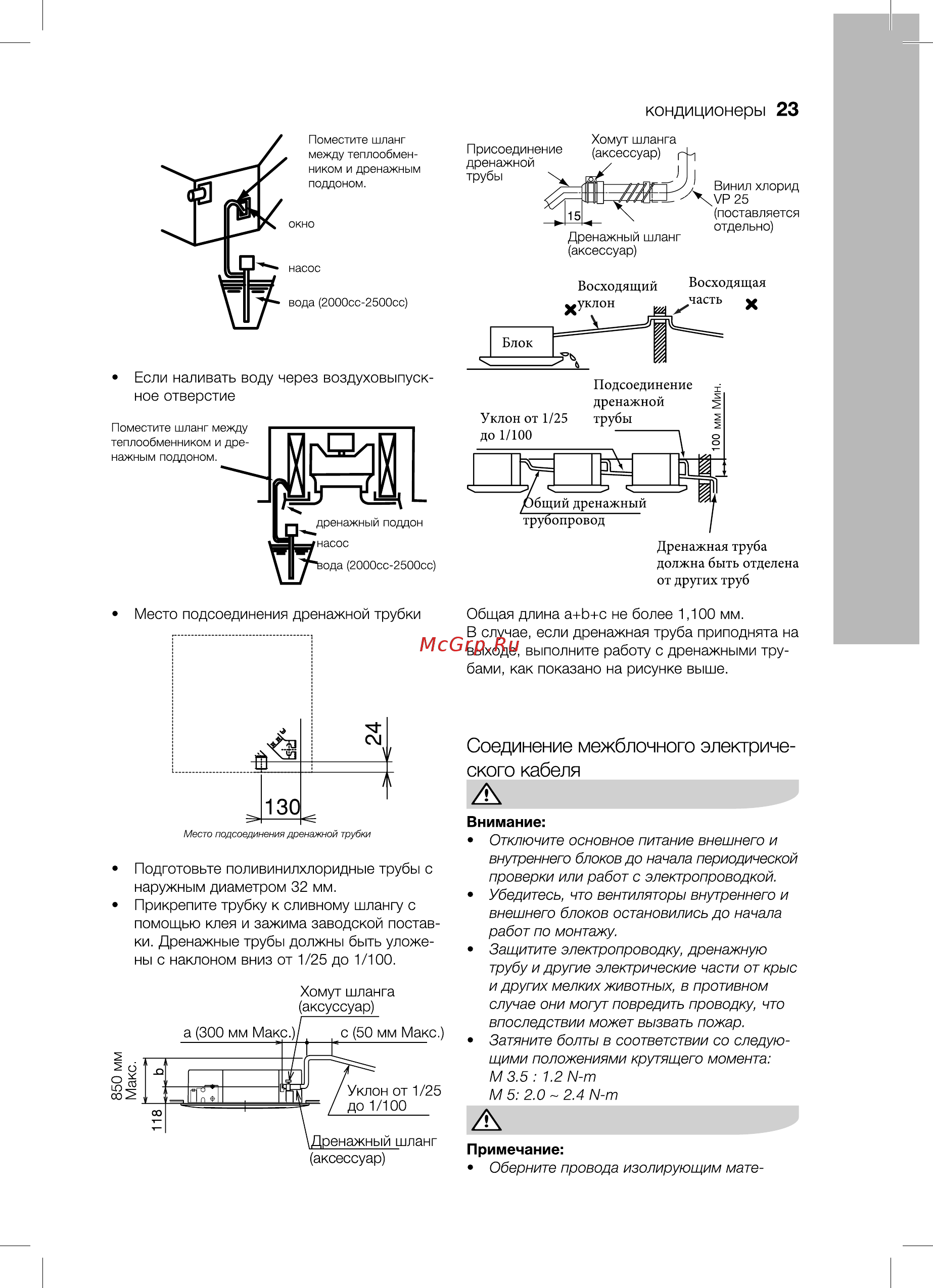

кондиционеры 23 Присоединение дренажной трубы х Хомут шланга Дренажный шланг аксессуар у Винил хлорид ЖУР 25 поставляется отдельно Если наливать воду через воздуховыпуск ное отверстие Дренажная труба должна быть отделена от других труб Место подсоединения дренажной трубки Общая длина a b с не более 1 100 мм В случае если дренажная труба приподнята на выходе выполните работу с дренажными тру бами как показано на рисунке выше Соединение межблочного электриче ского кабеля Место подсоединения дренажной трубки Подготовьте поливинилхлоридные трубы с наружным диаметром 32 мм Прикрепите трубку к сливному шланг с помощью клея и зажима заводской постав ки Дренажные трубы должны быть уложе ны с наклоном вниз от 1 25 до 1 100 850 мм Макс Хомут шланга аксуссуар аксессуар Внимание Отключите основное питание внешнего и внутреннего блоков до начала периодической проверки или работ с электропроводкой Убедитесь что вентиляторы внутреннего и внешнего блоков остановились до начала работ по монтажу Защитите электропроводку дренажную трубу и другие электрические части от крыс и других мелких животных в противном случае они могут повредить проводку что впоследствии может вызвать пожар Затяните болты в соответствии со следую щими положениями крутящего момента М 3 5 1 2 N m М 5 2 0 2 4 N m Примечание Оберните провода изолирующим мате
