Electrolux EWH 15 Q-bic O [3/17] Подключение к водопроводу

водонагреватели 5

2. Три уровня защиты водонагревателя:

• защита от сухого нагрева;

• защита от перегрева;

• защита от превышающего норму

гидравлического давления.

3. Стальные внутренние резервуары со спе-

циальным защитным покрытием выпол-

нены по передовому методу электроста-

тической сухой эмалировки.

Свойства эмали:

• повышенная адгезивная способность

и высокая пластичность (закалена при

температуре 850 °С);

• расширяется или сжимается при

перепадах температур в той же пропор-

ции, что и стенки внутреннего бака, не

образуя микротрещин, в которых может

возникнуть очаг коррозии.

4. Тепловой нагревательный элемент (ТЭН),

надежен и безопасен в эксплуатации,

имеет долгий срок службы.

5. Экономичный режим (Еco) на панели

управления обеспечивает:

• нагрев воды в водонагревателе

до комфортной температуры, около

50–55°С;

• предотвращает образование накипи;

• увеличивает ресурс работы водона-

гревателя.

6. Внутренняя теплоизоляция позволяет

эффективно сохранять температуру

нагретой воды, сводит к минимуму тепло-

потери и снижает энергопотребление

водонагревателя.

7. Встроенный температурный регулятор:

обеспечивает постоянный и надежный

контроль температуры воды в водона-

гревателе.

8. Диапазон регулировки температу-

ры нагрева воды от 30 °С до 75 °С.

Температура нагрева регулируется слева

направо (по часовой стрелке). От мини-

мума (low) к экономичному режиму (ECO)

50–55 °С до максимума (high).

9. Простая и удобная эксплуатация и обслу-

живание водонагревателя.

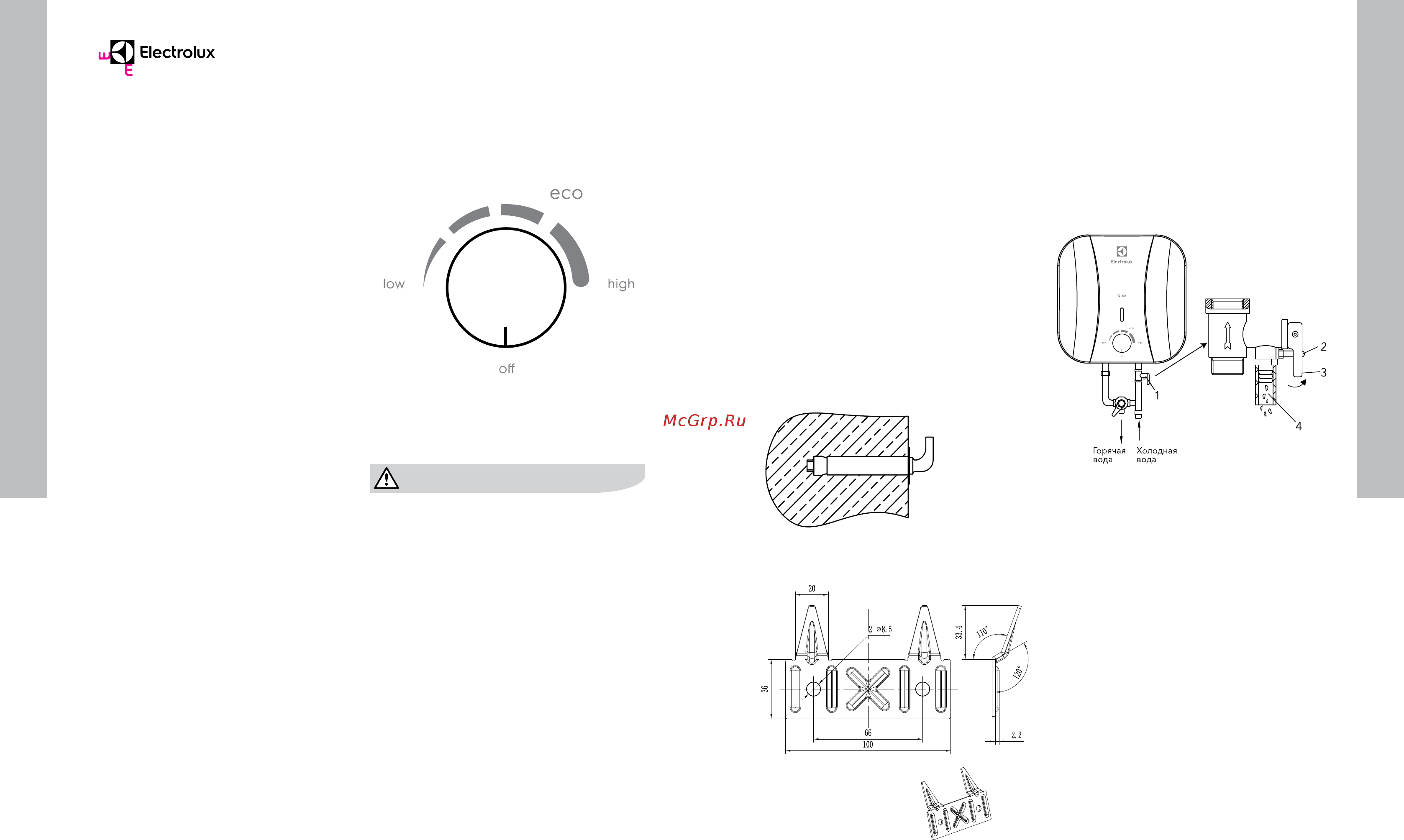

Панель управления

Ручка регулировки температуры

OFF — метка соответствует минимальной

температуре воды в водонагрева-

теле (отключение нагрева).

LOW — метка соответствует минимальной

температуре нагрева воды в водо-

нагревателе (включение нагрева).

ECO — метка экономичного режима

соответствует температуре

нагрева воды в водонагревателе

около50-55 °С.

HIGH — метка справа соответствует мак-

симальной температуре нагрева

воды в водонагревателе (75°С).

Рис. 2.

Монтаж водонагревателя

Удостоверьтесь, что для установки элек-

трического водонагревателя используются

оригинальные детали, предоставленные

производителем, которые могут выдер-

жать вес наполненного водой водонагре-

вателя. Не устанавливайте водонагрева-

тель на крепление, пока не убедитесь, что

крепление установлено надежно. В про-

тивном случае, электрический водонагре-

ватель может упасть со стены, что приве-

дет к его повреждению или может стать

причиной серьезных травм. При выборе

мест под отверстия для крепежных болтов

удостоверьтесь, что с обеих сторон от стен

ванной комнаты или другого помещения

до корпуса водонагревателя имеется

зазор не менее 0,2 м, а со стороны под-

ключения труб не менее 0,5 м, для облег-

чения доступа при проведении техниче-

ского обслуживания в случае необходимо-

сти.

В случае если в водонагреватель поступа-

ет вода напрямую из скважин, колодцев

или водонапорных башен, для эксплуата-

ции водонагревателя обязательно нужно

использовать фильтр грубой очистки, для

поступающей в водонагреватель, холодной

воды.

Фильтр грубой очистки можно приобрести

в специализированных магазинах.

Если фильтр грубой очистки не установ-

лен, гарантия на изделие не распростра-

няется.

Электрический водонагреватель следует

устанавливать на твердую вертикальную

поверхность (стену).

После выбора места монтажа определите

место под два крепежных болта с крюками

(в зависимости от спецификаций выбран-

ного изделия). Проделайте в стене два

отверстия необходимой глубины, соот-

ветствующие размеру крепежных болтов,

вставьте винты, поверните крюк вверх,

плотно затяните гайки, а затем установите

на него электрический водонагреватель.

Если в комплекте есть монтажная планка,

установите ее в соответствии с выше изло-

женными требованиями, и навесьте водо-

нагреватель на планку (см. рис. 2).

Крепежный анкер для монтажа

Монтажная планка размеры, мм

Рис. 3

Если ванная комната слишком мала для

установки водонагревателя, он может быть

установлен в любом другом помещении,

защищенном от попадания прямых сол-

нечных лучей и дождя. Однако для сокра-

щения тепловых потерь в трубопроводе

водонагреватель следует устанавливать как

можно ближе к месту использования воды.

Подключение к водопроводу

Рис. 3

1. Сливной предохранительный клапан.

2. Ручка слива.

3. Винт фиксации ручки слива.

4. Отверстие для сброса давления воды

(подключения дренажной трубки).

5. Тройник подсоединения холодной воды

в бак и смесительный узел.

Для подключения водонагревателя к водо-

проводу применяются трубы диаметром

G1/2".

Подключение обратного предохрани-

тельного клапана: клапан следует уста-

навливать в месте входа холодной воды

(удостоверьтесь, что гибкая сливная трубка

установлена, на отверстие спуска давления

и слива воды и направлена вниз в специ-

альный дренаж для удаления воды).

Во избежание протечек при подключении

трубопровода на концы резьбовых соеди-

нений следует установить комплектные

резиновые уплотнительные прокладки.

Если необходимо реализовать систему

водоснабжения на несколько водоразбор-

ных точек, используйте способ соединения

(см. рис. 4 и4 а).
