водонагрівачі 19

аноду - Анод необхідно замінити на новий,

рекомендований виробником. За резуль-

татами огляду водонагрівача при першому

технічному обслуговуванні, встановлюється

періодичність регулярного, технічного

обслуговування, яке необхідно дотримува-

тися протягом усього періоду експлуатації

приладу. У разі зміни адреси експлуатації

приладу, а так само виявлених в результаті

чергового технічного обслуговування змін

умов експлуатації (якість води), регулярність

технічного обслуговування може бути

переглянута. Підтвердженням проведення

технічного обслуговування є заповнений пункт

в таблиці проведених ТО. ТО проводиться,

не рідше одного разу на рік з дати продажу,

виключно фахівцями авторізованих сервісних

центрів. У регіонах з особливо жорсткою

водою, з водою, що включає в себе корозійно-

активні домішки, або водою, не відповідної

діючим нормам ДСТУ, може знадобитися

частіше проводити таку перевірку. Для цього

потрібно отримати відповідну інформацію у

спеціаліста або прямо на підприємстві, що

забезпечує водопостачання! У випадку, якщо

не було проведено технічне обслуговування,

або при повному зносі \ відсутності магнієвого

анода в водонагрівачі, гарантійні зобов’язання

на водонагрівач анулюються.

Увага!

Накопичення накипу на ТЕНі і наявність

осаду у внутрішньому баку може при-

вести до виходу з ладу водонагрівача і є

підставою, для відмови в гарантійному

обслуговуванні. Регулярне технічне

обслуговування, є профілактичною мірою

і не входить до гарантійних зобов'язань.

У разі несправності термостата і перегріву

водонагрівача спрацьовує автоматична

система відключення, блокуюча нагрів і

подачу електроенергії.

У забороненому обсязі не дозволяється вста-

новлювати вимикачі, розетки і освітлювальні

прилади. У захисному обсязі установка

вимикачів забороняється, однак, можна вста-

новлювати розетки із заземленням.

Водонагрівач слід встановлювати за межа-

ми забороненого обсягу, щоб на нього не

потрапляли бризки води.

Підключення приладу до електромережі

повинно бути здійснено через багатополюс-

ний перемикач, переривач або контактор.

Для забезпечення безпеки роботи

водонагрівача повинен бути встановлений

автомат відповідного номіналу.

Підключення до електромережі повинно

включати в себе заземлення. Штепсель

водонагрівача зі спеціальним роз'ємом для

заземлення слід вставляти тільки в розетку,

що має відповідне заземлення.

Рекомендується завжди тримати водонагрівач

включеним в мережу, оскільки термостат

включає нагрів тільки тоді, коли це потрібно

для підтримки заданої температури.

Злив води

З водонагрівача слід повністю злити воду,

якщо він не буде використовуватися про-

тягом тривалого часу або температура в

приміщенні, де він встановлений може опу-

ститися нижче 0°С. Злив можна зробити за

допомогою запобіжного клапана, при цьому

можливо підтікання із-під штоку клапана. Для

зливу бажано передбачити трійник з венти-

лем між клапаном і втулкою. Перед зливом

води з водонагрівача не забудьте:

• від'єднати його від мережі;

• закрити вентиль;

• відкрити кран гарячої води.

Ні в якому разі не знімайте криш-

ку водонагрівача, попередньо не

відключивши його від електромережі.

Гарантійне обслуговування здійснюється

відповідно до гарантійних зобов'язань,

перелічених в гарантійному талоні.

Виробник залишає за собою право на вне-

сення змін в конструкцію і характеристики

приладу, без попереднього повідомлення.

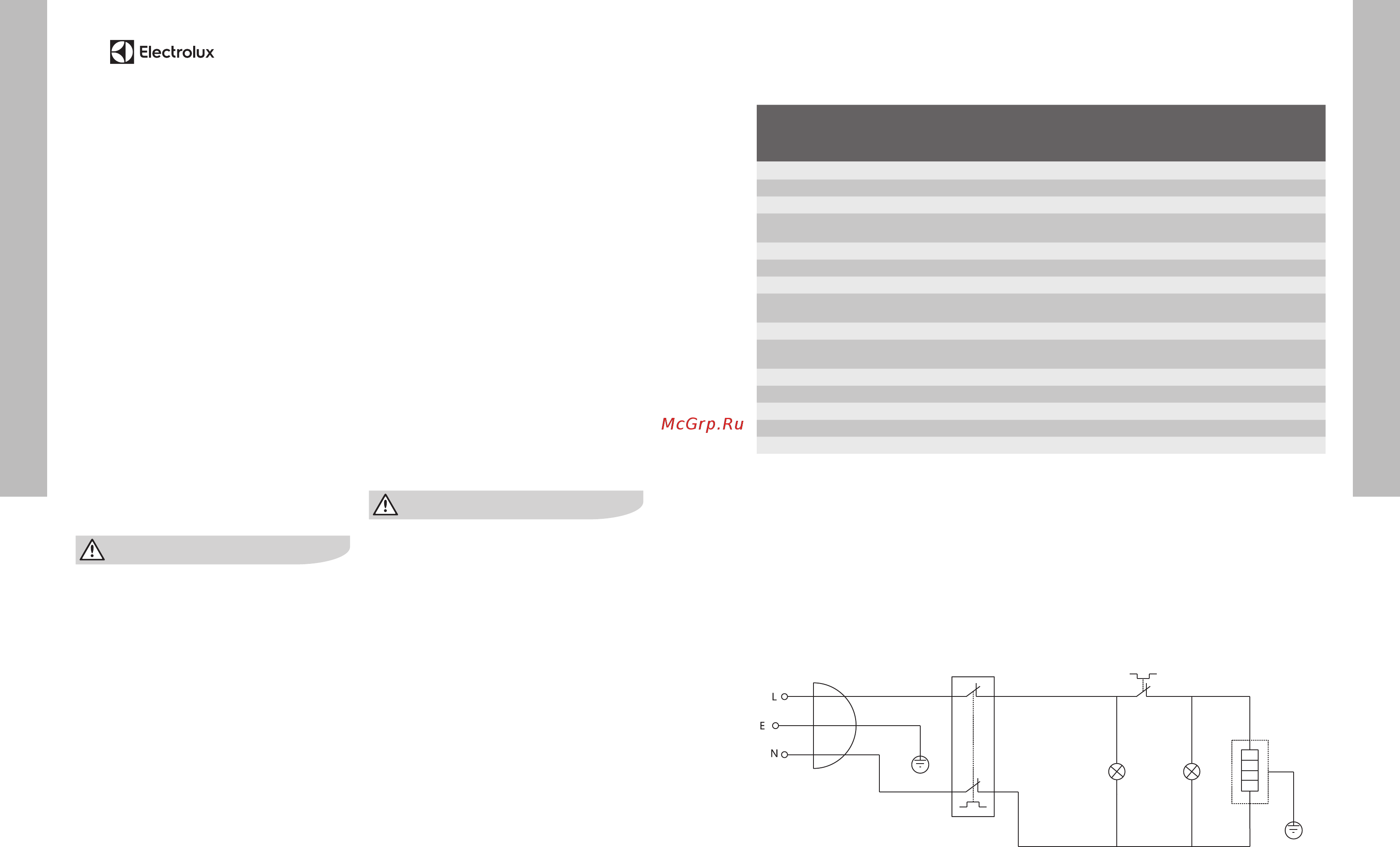

Параметри / Модель EWH 30 DRYver EWH 50 DRYver EWH 80 DRYver EWH 100 DRYver

Обсяг, л 30 50 80 100

Потужність, Вт 1500 1500 1500 1500

Приєднувальний розмір труб G1/2" G1/2" G1/2" G1/2"

Напруга мережі / частота струму,

В ~ Гц

220-240~50 220-240~50 220-240~50 220-240~50

Мінімальний тиск води, бар 0,8 0,8 0,8 0,8

Максимальний тиск води, бар* 5 5 5 5

Номінальний струм, А 6,5 6,5 6,5 6,5

Максимальна температура води,

°С

75 75 75 75

Час нагріву з 10 °С до 75 °С, хв. 85 142 228 284

Ступінь захисту зовнішньої

оболонки

IPX4 IPX4 IPX4 IPX4

Клас електрозахисту I клас I клас I клас I клас

Розміри приладу (ШхВхГ), мм 350х612х350 390х758х390 460х790х460 460х930х460

Розміри упаковки (ШхВхГ), мм 410х660х410 465х820х465 535х845х535 545х980х545

Вага нетто, кг 14 ,0 18,7 24,2 28,5

Вага брутто, кг 16,1 21,6 27,4 31,1

Технічні характеристики

* При максимальному тиску починається скидання надлишків тиску через запобіжний клапан. Якщо тиск у

водопровідній мережі перевищує 5 Бар (номінальний робочий тиск), необхідна установка понижуючого

редукційного клапана.

** Час нагріву вказаний при повній потужності нагріву і розрахований за ідеальних умов навколишнього середовища.

Коричневий

Реле температуры Термостат

Світовий індикатор живлення

Світовий індикатор нагріву

Нагрівальний елемент

1500 Вт

Синій

Жовтий/Зелений

Схема електричних з'єднань
