Electrolux EWH 100 DRYver [8/16] Монтаж водонагрівача

водонагрівачі 15

4. Сухий тепловий нагрівальний елемент

(ТЕН), надійний і безпечний в експлуатації,

має довгий термін служби. ТЕНи поміщені

в захисні металеві кожухи, які виключають

прямий контакт нагрівальних елементів

з водою, відповідно на ТЕНах не

утворюється накип, що збільшує ресурс їх

роботи і продовжує термін служби.

5. Економічний режим (Е) на панелі

управління забезпечує:

• нагрів води у водонагрівачі тільки до

комфортної температури 55°С;

• запобігає утворенню накипу;

• збільшує ресурс роботи водонагрівача.

6. Внутрішня потовщена до 25 мм

пінополіуретанова теплоізоляція

дозволяє ефективно зберігати темпера-

туру нагрітої води, зводить до мінімуму

тепловтрати і знижує енергоспоживання

водонагрівача.

7. Вбудований температурний регулятор:

забезпечує постійний і надійний контроль

температури води у водонагрівачі.

8. Діапазон регулювання температури

нагріву води в моделях DRYver від 30°С

до 75°С. Шкала регулювання відзначена

діапазоном Low - низька температура

нагріву, Eco - економічний режим - близь-

ко 55°С, HIGH — висока температура

нагріву.

9. Проста і зручна експлуатація і обслугову-

вання водонагрівача.

Монтаж водонагрівача

Примітка:

Переконайтеся, що для встановлення

електричного водонагрівача використо-

вуються оригінальні деталі, надані вироб-

ником, які можуть витримати вагу напо-

вненого водою водонагрівача. Не встанов-

люйте водонагрівач на кріплення, поки не

переконаєтеся, що кріплення встановлено

надійно. В іншому випадку, електричний

водонагрівач може впасти зі стіни, що

призведе до його пошкодження або може

стати причиною серйозних травм. При

виборі місць під отвори для кріпильних

болтів, упевніться, що по обидва боки від

стін ванної кімнати або іншого приміщення

до корпусу водонагрівача є проміжок не

менше 0,2 м для полегшення доступу при

проведенні технічного обслуговування в

разі потреби.

У разі якщо в водонагрівач надходить вода

безпосередньо зі свердловин, колодязів

або водонапірних веж, для експлуатації

водонагрівача обов'язково потрібно вико-

ристовувати фільтр грубої очистки, для

холодної води, що надходить у водонагрівач.

Фільтр грубого очищення можна придбати в

спеціалізованих магазинах.

Якщо фільтр грубої очистки не встановлено,

гарантія на виріб не поширюється.

1. Електричний водонагрівач слід встанов-

лювати на тверду вертикальну поверхню

(стіну).

2. Після вибору місця монтажу визначте

місця під два кріпильні болти з гаками

(в залежності від специфікацій обраного

виробу). Використовуючи монтажний

шаблон на коробці виробу виконайте

в стіні два отвори необхідної глибини

за допомогою свердла розміром, що

відповідає розміру кріпильних болтів,

вставте гвинти, поверніть гак вгору, щільно

затягніть гайки, а потім встановіть на нього

електричний водонагрівач (див. Мал. 2).

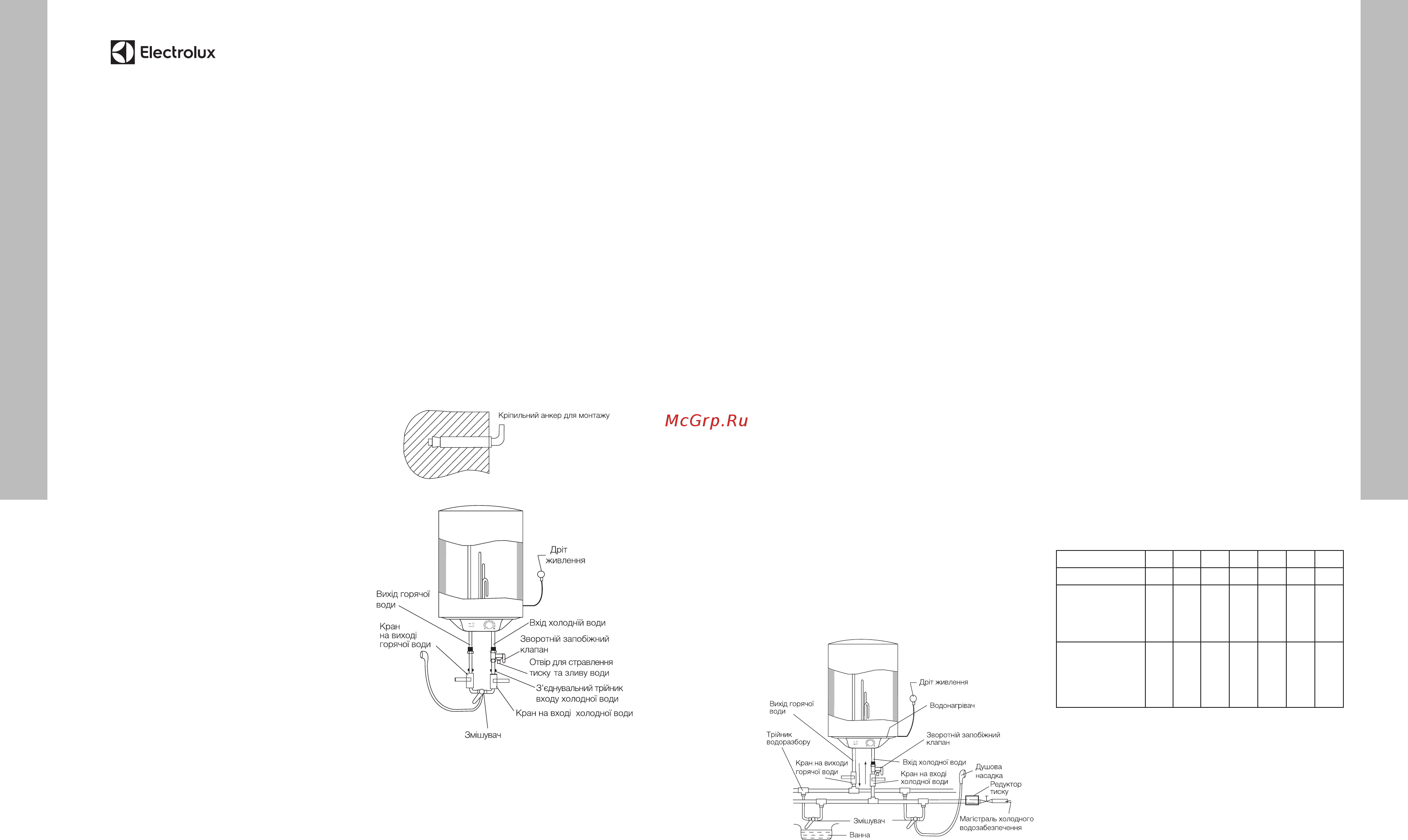

Мал. 2

Мал. 3

3. Якщо ванна кімната занадто мала для

установки водонагрівача, він може бути

встановлений в будь-якому іншому

приміщенні, захищеному від попадан-

ня прямих сонячних променів і дощу.

Однак для скорочення теплових втрат в

трубопроводі водонагрівач слід встанов-

лювати якомога ближче до місця викори-

стання води.

4. При підключенні до системи водо-

постачання необхідно передбачити і

реалізувати встановлення індивідуальних

запірних вентилів на лінії подачі холодної

води у водонагрівач, на лінії виходу

гарячої. Індивідуальні запірні вентилі по

лінії гарячої та холодної води, повинні

бути в закритому стані в період неви-

користання водонагрівача, проведенні

профілактичних і технологічних робіт на

лінії водопостачання. Встановлення і пра-

вильне використання запірних вентилів

є обов'язковою умовою при наданні

гарантійного обслуговування, а також

запорукою тривалої і безаварійної роботи

водонагрівача.

Підключення до водопроводу

1. Для підключення водонагрівача до водо-

проводу застосовуються труби діаметром

G1/2.

2. Підключення зворотного запобіжного кла-

пана: клапан слід встановлювати виключ-

но в місці входу холодної води (упевніться,

що гнучка зливна трубка встановлена, на

отвір спуску тиску і зливу води і спрямова-

на донизу).

3. Щоб уникнути протікання при підключенні

трубопроводу на кінці різьбових з'єднань

слід встановити гумові прокладки

ущільнювачів.

4. Якщо необхідно реалізувати багатоканаль-

ну систему водопостачання, використовуй-

те спосіб з'єднання (див. Мал. 4).

5. Якщо тиск в системі водопроводу,

може, хоча б разово перевищити 5 Бар,

обов*язково треба встановити захисний

редуктор тиску (придбавається окремо).

Мал. 4.

Підключення до електричної

мережі

Всі водонагрівачі накопичувального типу

даної серії розраховані на підключення до

електричної мережі з однофазною напру-

гою 220/230 В. Перед підключенням пере-

конайтеся, що параметри електромережі в

місці підключення відповідають параметрам,

вказаним на табличці з технічними даними

приладу.

При установці водонагрівача слід дотриму-

ватися діючих правил електробезпеки.

При установці водонагрівача у ванній кімнаті

або туалеті слід брати до уваги обмеження,

пов'язані з існуванням забороненого і захис-

ного обсягів.

Заборонений обсяг — це простір, обме-

жений тангенціальними і вертикальними

площинами по відношенню до зовнішніх

країв ванни, унітазу або душового блоку і

площиною, розташованою над ними або над

підлогою, якщо сантехніка змонтована на

підлозі, на висоті 2,25 м.

Захисний обсяг — це простір, обмежуючі

горизонтальні площини якого збігаються

з площинами забороненого обсягу,

а вертикальні площині віддалені від

відповідних площин забороненого обсягу

на 1 м.

Розраховані дані для міді

Вибір перетину кабелю (проводу) за потужністю

і довжині з міді, U = 220 B, одна фаза

Р, кВт 1 2 3 3,5 4 6 8

I, A 4,5 9,1 13,6 15,9 18,2 27,3 36,4

Перетин

струмопровідної

жили, мм2

1 1 1,5 2,5 2,5 4 6

Максимально

допустима

довжина кабелю

при зазначено-

му перерізі, м

34,6 17,3 17,3 24,7 21,6 23 27

Експлуатація

Наповнення водою

Після встановлення водонагрівача відкрийте

вентиль подачі води. Відкрийте кран гарячої

води на змішувачі. Як тільки водонагрівач

наповниться, з нього потече вода, закрийте

кран гарячої води на змішувачі і пере-

конайтеся у відсутності протікання. У разі

невпевненості в тому, чи є у водонагрівачі

вода, не приєднуйте його до електромережі.

Підключення до мережі моделей

DRYver

Вставте вилку водонагрівача в розет-
