страница 25

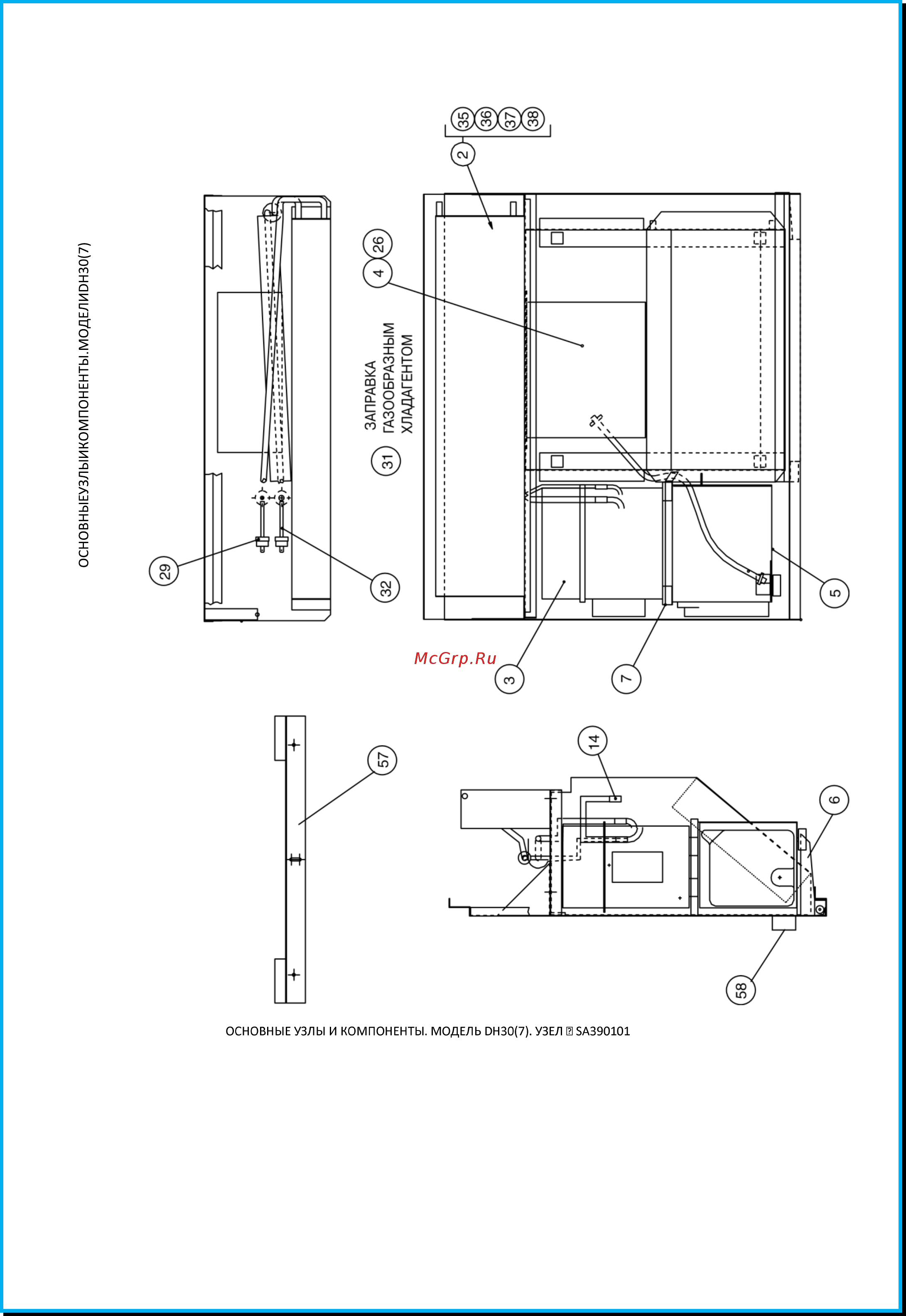

6.0 ЗАПАСНЫЕ ЧАСТИ
НАИМЕНОВАНИЕ
КОЛ.
ЕД. ИЗМ.
SD140453
УЗЕЛ ИСПАРИТЕЛЯ/КОНДЕНСАТОРА DH30A
1
шт
3
SA 144152
КОМПРЕССОР AE5470C. 230 В; 1 ФАЗА+N; 50 Гц
1
шт
4
SD 104450
РАДИАЛЬНЫЙ ВЕНТИЛЯТОР 1050RPM
1
шт
5
SD 144501
ШКАФ С ЭЛЕКТРОАППАРАТУРОЙ DH30A & ARH
1
шт
*6
SD 139050
ПОДДОН ДЛЯ СБОРА КОНДЕНСАТА (ИСПАРИТЕЛЯ)
1
шт
7
SD146951
ПОДДОН ДЛЯ СБОРА КОНДЕНСАТА (КОМПРЕССОРА)
1
шт
