Dryfast DH 30 AX [51/84] Страница 45
![Dryfast DH 30 AX [51/84] Страница 45](/views2/1594013/page51/bg33.png)

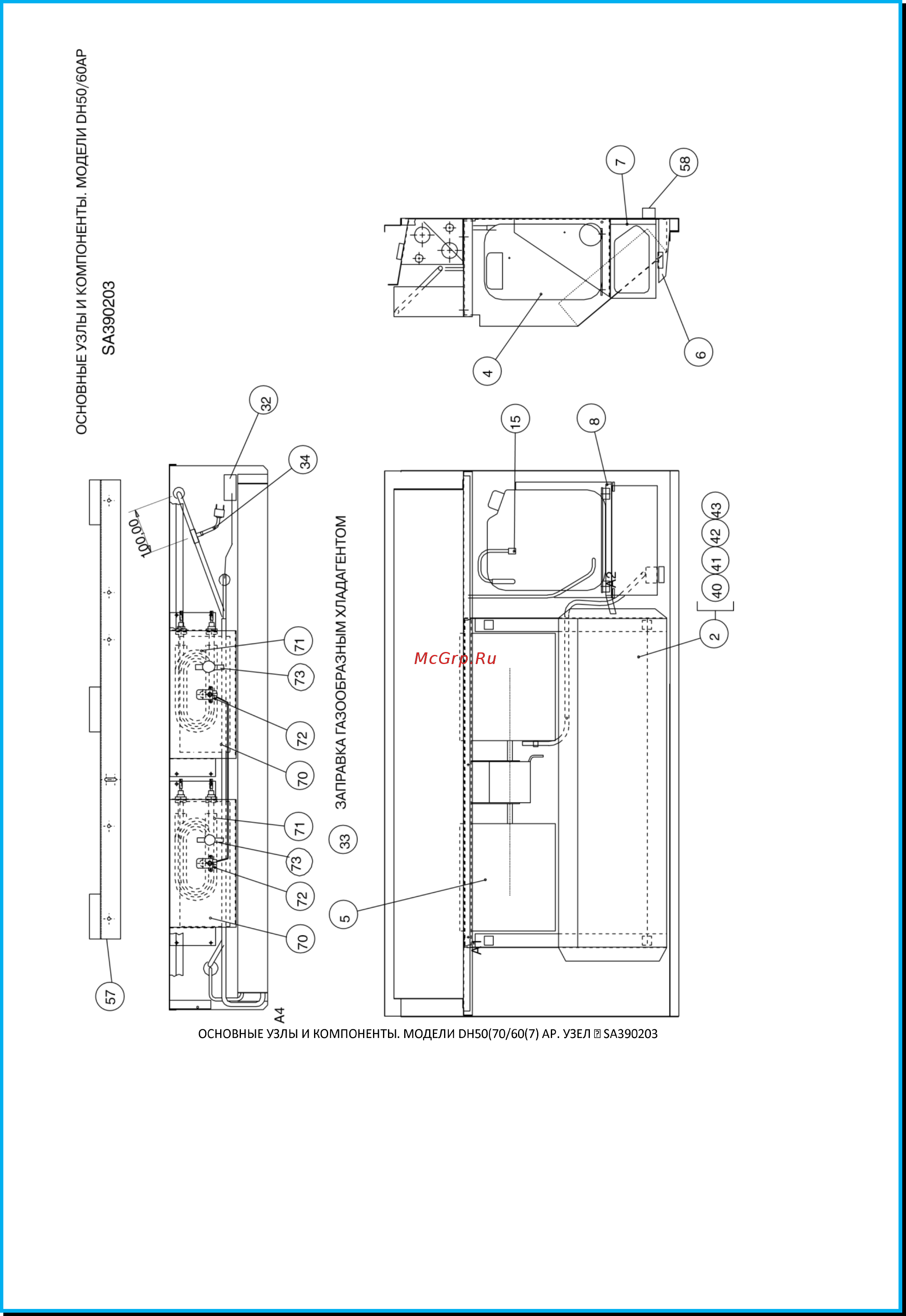

страница 45
НАИМЕНОВАНИЕ
КОЛ.
ЕД. ИЗМ.
SD140753
УЗЕЛ ИСПАРИТЕЛЯ/КОНДЕНСАТОРА DH50A
1
шт
4
SD132653
ГЕРМЕТИЧНЫЙ КОМПРЕССОР AJ5512C
1
шт
5
SD378201
УЗЕЛ ВЕНТИЛЯТОРА
1
шт
*6
SD140950
ПОДДОН ДЛЯ СБОРА КОНДЕНСАТА (ИСПАРИТЕЛЯ)
1
шт
7
SA144808
ШКАФ С ЭЛЕКТРОАППАРАТУРОЙ, DH55AР
1
шт
