Установочные размеры для центровки муфт типоразмеров 32 - 65,
к
омпоновка E, F, V,
Установочные шайбы 551.2
Фланец двигателя
Диаметр вала двигателя
Установочный размер
lg

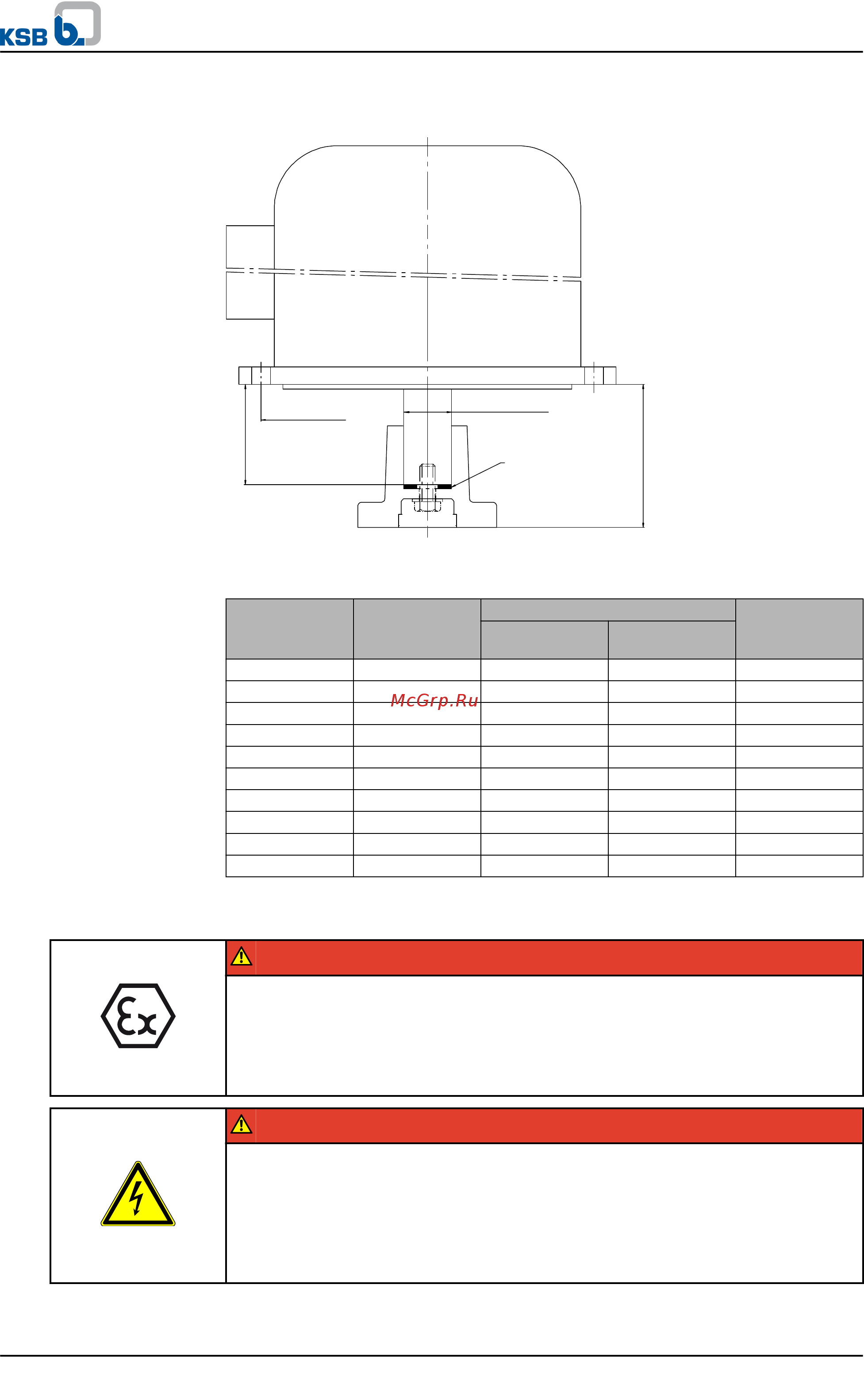

Рисунок 15: Установочные размеры для муфты
Таблица 10: Установочный размер для центровки муфты
Диаметр
фланец
двигателя
Типоразмер Вал двигателя Установочный
размер
±0,25
Диаметр lg
F165 32-50 24 50 90
F215 32-50-65 28 60 100
F265 32-50-65 38 80 120
F300 32-50-65 42/48 110 150
F350 65 48/55 110 150
F350 32-50 48/55 110 153
F400 32-50-65 55 110 153
F400/F500 32-50-65 60 140 183
F500/600 65 65 140 183
F600 65 80 170 213
5.7 Электрическое подключение
ОПАСНОСТЬ
Ненадлежащий электромонтаж
Опасность взрыва!
▷
При электромонтаже дополнительно соблюдать IEC 60079-14.
▷ Взрывоопасные электродвигатели всегда подключать через защитный
выключатель.
ОПАСНОСТЬ
Работы на насосном агрегате неквалифицированным персоналом
Угроза жизни из-за удара током!
▷
Электроподключение должно выполняться только квалифицированным
электриком.
▷ Соблюдать предписания IEC 60364, а при взрывозащищенном исполнении —
EN 60079).
5 Установка/монтаж
Multitec / Multitec-RO
31 из 100
