Vérification de la ligne verticale: Placer l'appareil à env. 5 m d'un mur.

Fixer sur le mur un fil d'aplomb avec une corde de 2,5 m de longueur. Le fil

d'aplomb doit alors pendre librement. Allumer l'appareil et aligner le laser

vertical sur le fil d'aplomb. La tolérance de précision est respectée lorsque la

différence entre la ligne laser et le fil d'aplomb ne dépasse pas ± 1.5 mm.

Vérification de la ligne horizontale:

Installer l'appareil à env. 5 m d'un mur et allumer

le laser croisé. Marquer le point B sur le mur.

Faire pivoter le ligneur laser d'env. 2,5 m. vers la

droite et marquer le point C. Vérifier si la ligne hori-

zontale du point C se trouve à ± 2 mm à la même hauteur que le point B.

Répéter la procédure en faisant pivoter vers la gauche.

AutoCross-Laser ACL 3 P

FRANÇAIS

Contrôler le calibrage: 3. Rapprochez l'appareil aussi près que possible au

mur à hauteur du repère A1.

4. Tournez l'appareil

de 180° et repérez

un point A3. La

différence entre les

points A2 et A3 est

la tolérance.

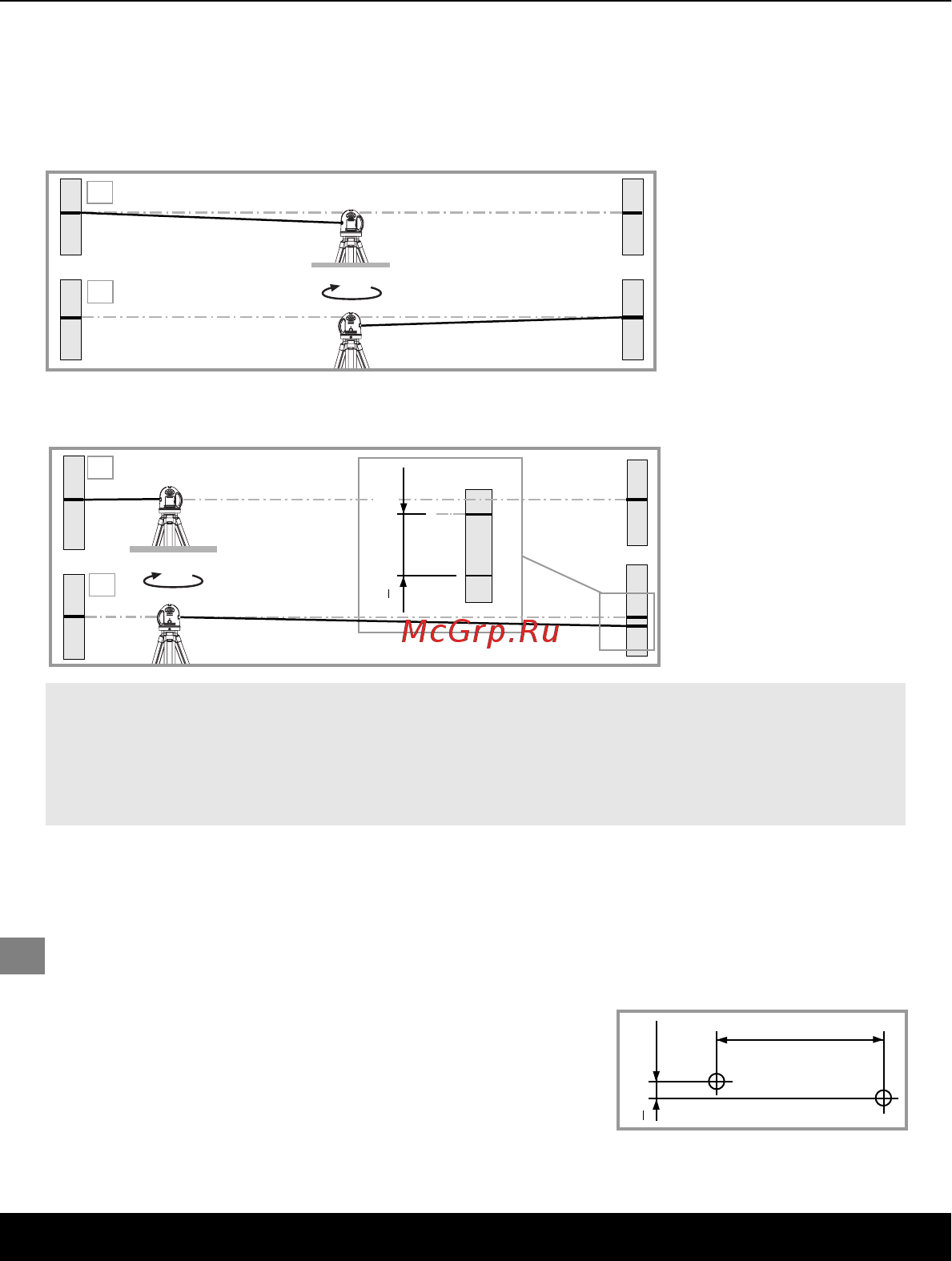

Préliminaire au contrôle du calibrage: Vous pouvez contrôler le calibrage du

laser rotatif. Posez l'appareil au centre entre deux murs écartés l'un de l'autre

d'au moins 5 m. Allumez l'appareil et après le laser en croix. Utilisez un trépied

pour un contrôle optimal.

1. Marquez un point A1 sur le mur. Utilisez le mode point.

2. Tournez l'appareil

de 180° et marquez

un point A2. Vous

disposez entre les

points A1 et A2

d'une ligne de

référence horizontale.

180°



Indication: Un calibrage est nécessaire si A2 et A3 sont écartés l'un de

l'autre de plus de 3 mm / 10 m. Prenez contact avec votre revendeur ou

appelez le service après-vente de UMAREX-LASERLINER.

180°

3 mm / 10 m = OK

2,5 m

< 2 mm = OK
