Überprüfung der vertikalen Linie: Gerät ca. 5 m von einer Wand aufstellen.

An der Wand ein Lot mit einer 2,5 m langen Schnur befestigen, das Lot sollte

dabei frei pendeln. Gerät einschalten und den vertikalen Laser auf die Lotschnur

richten. Die Genauigkeit liegt innerhalb der Toleranz, wenn die Abweichung zwi-

schen Laserlinie und Lotschnur nicht größer als ± 1.5 mm beträgt.

Überpüfung der horizontalen Linie:

Gerät ca. 5 m von einer Wand aufstellen und

Laserkreuz einschalten. Punkt B an der Wand mar-

kieren. Laserkreuz ca. 2,5 m nach rechts schwenken

und Punkt C markieren. Überprüfen Sie, ob waage-

rechte Linie von Punkt C ± 2 mm auf der gleichen Höhe mit dem Punkt B liegt.

Vorgang durch Schwenken nach links wiederholen.

AutoCross-Laser ACL 3 P

DEUTSCH6

Kalibrierung überprüfen: 3. Stellen Sie das Gerät so nah wie möglich an

die Wand auf Höhe des markierten Punktes A1.

4. Drehen Sie das

Gerät um 180° und

markieren Sie den

Punkt A3. Die

Differenz zwischen

A2 u. A3 ist die

Toleranz.

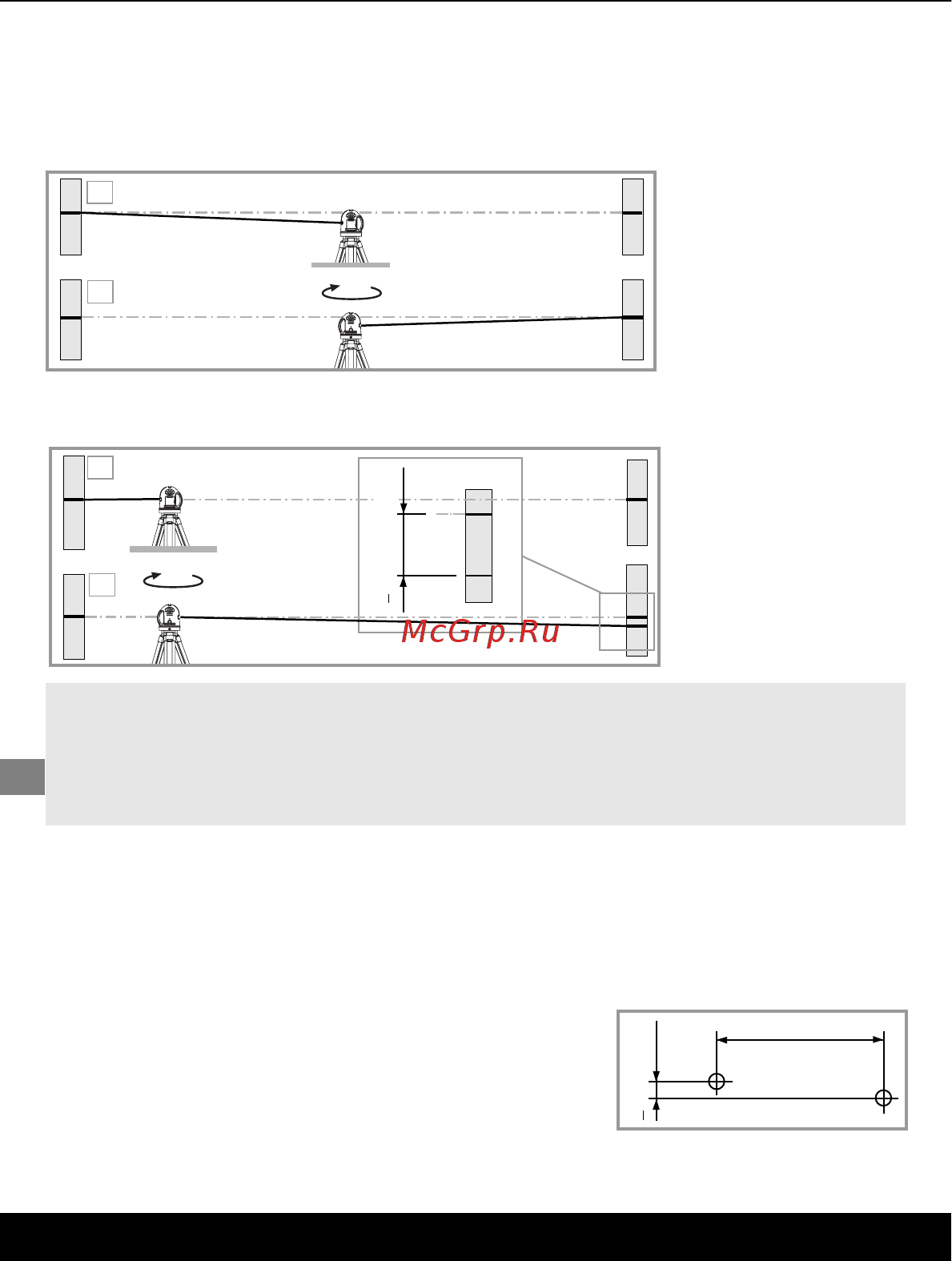

Kalibrierungsüberprüfung vorbereiten: Sie können die Kalibrierung des

Laser kontrollieren. Stellen Sie das Gerät in der Mitte zwischen 2 Wänden

auf, die mind. 5 m voneinander entfernt sind. Schalten Sie das Gerät ein

(Laserkreuz an). Zur optimalen Überprüfung bitte ein Stativ verwenden.

1. Markieren Sie Punkt A1 auf der Wand. 2. Drehen Sie das

Gerät um 180° u.

markieren Sie

Punkt A2.

Zwischen A1 u. A2

haben Sie jetzt eine

horizontale Referenz.

180°



Hinweis: Wenn A2 und A3 mehr als 3 mm / 10 m auseinander liegen, ist

eine Kalibrierung erforderlich. Setzen Sie sich mit Ihrem Fachhändler in

Verbindung oder wenden Sie sich an die Serviceabteilung von UMAREX-

LASERLINER.

180°

3 mm / 10 m = OK

2,5 m

< 2 mm = OK
