Centurium Express
41
Der må kun isættes genopladelige NI-MH-batterier i batterirummet (G).
Ellers er der eksplosionsfare under opladningen!
!

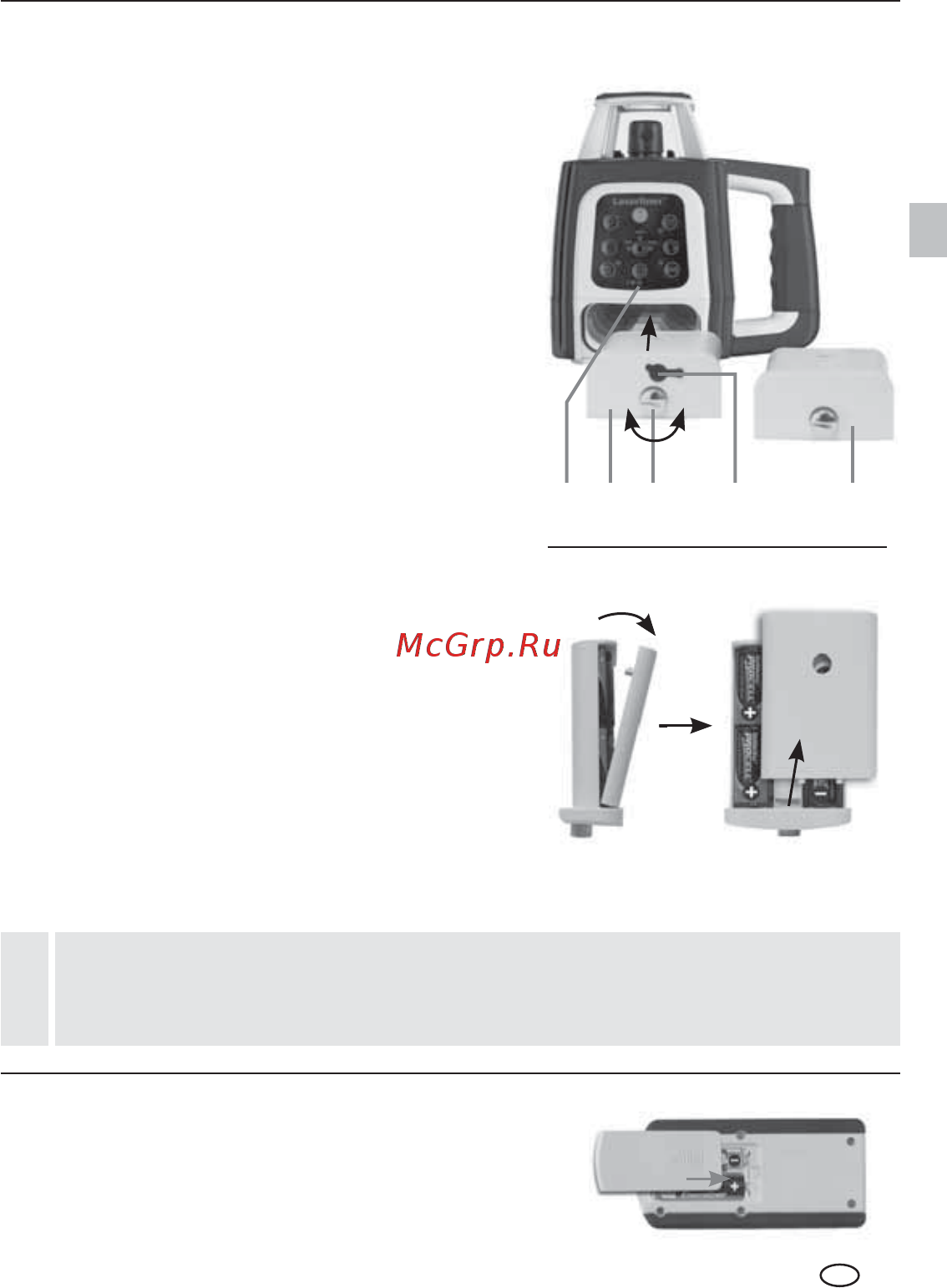

Indsættelse af batterierne
ved fjernbetjeningen
– Vær opmærksom på korrekt polaritet.
Oplad akku
– Inden apparatet tages i brug, skal
batterierne lades helt op.
– Opladeren sluttes til lysnettet og lade-
stikket (F) på batterirummet (G). Man må
kun benytte den vedlagte oplader. Hvis
der benyttes en forkert oplader, bortfalder
garantien. Det genopladelige batteri kan
også oplades uden for apparatet.
– Mens det genopladelige batteri oplades,
lyser LED'en på opladeren (K) rødt.
Ladeprocessen er afsluttet når LED'en lyser
grønt. Når instrumentet ikke er tilsluttet
opladeren, blinker LED'en på opladeren.
– Alternativt kan man også bruge alkali-
batterier (4 x type C). Disse anbringes i
batterirummet (H). Vær opmærksom på
installationssymbolerne.
– Det genopladelige batteri (G) eller
batterirummet (H) skubbes ind i indsku-
brummet og skrues fast med
befæstigelsesskruen (E).
– Når batteriet er skubbet ind, er apparatet
driftsklar under ladeprocessen.
– Når driftsindikatoren (10) blinker, skal
det genopladelige batteri oplades, eller
batterierne skal udskiftes.
DK
G 10 E F H
Batterirum (H)
