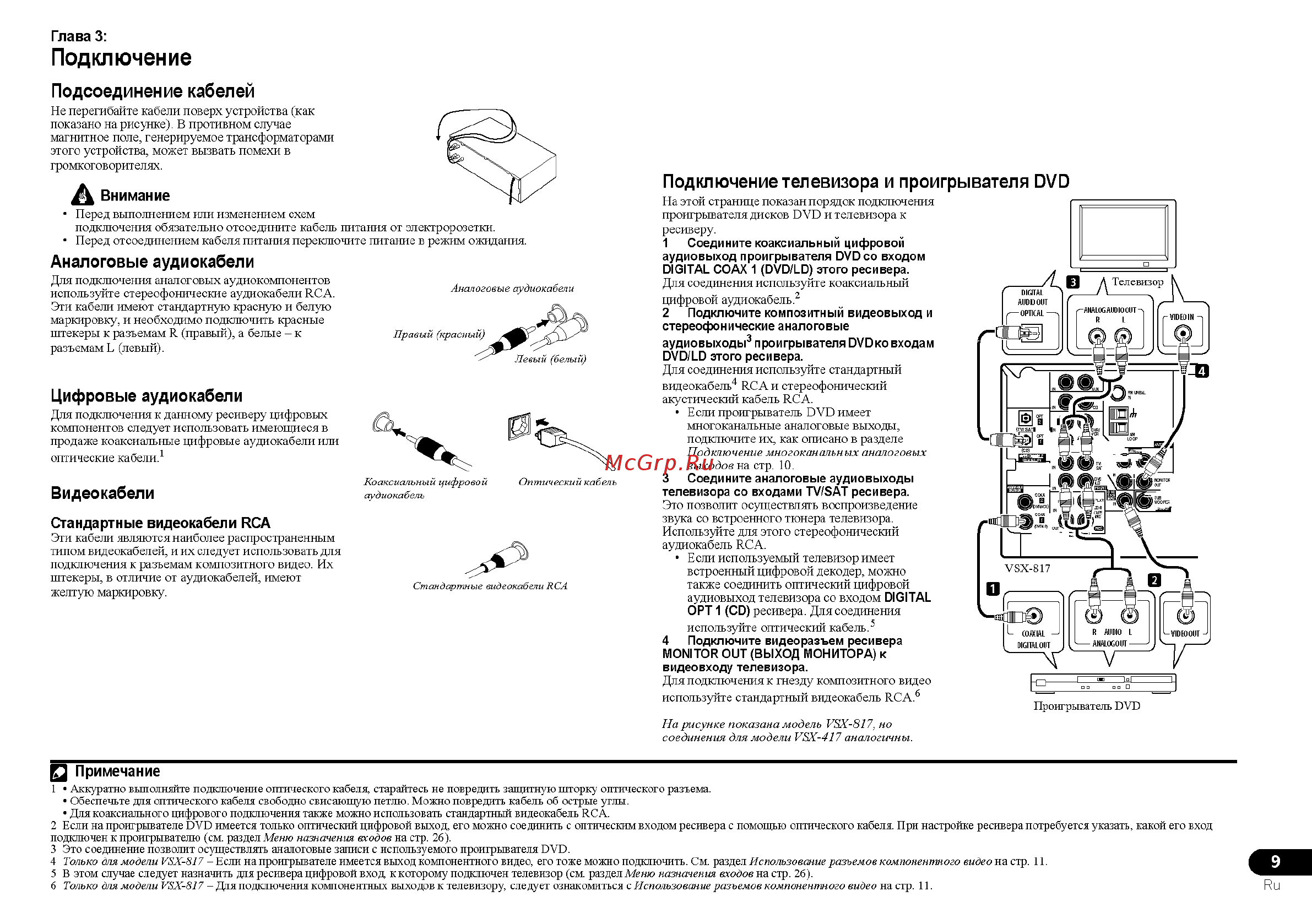

Глава 3:
Подклю чение
Подсоединение кабелей
Не перегибайте кабели поверх устройства (как
показано на рисунке). В противном случае
магнитное поле, генерируемое трансформаторами
этого устройства, может вызвать помехи в
громкоговорителях.
А Внимание
• Перед выполнением или изменением схем
подключения обязательно отсоедините кабель питания от электророзетки.
• Перед отсоединением кабеля питания переключите питание в режим ожидания.
Аналоговые аудиокабели
Для подключения аналоговых аудиокомпонентов
используйте стереофонические аудиокабели К.СА.
Эти кабели имеют стандартную красную и белую
маркировку, и необходимо подключить красные
штекеры к разъемам К. (правый), а белые - к
разъемам Ь (левый).
Аналоговые аудиокабели
Правый (красны
Левый (белый)
Цифровые аудиокабели
Для подключения к данному ресиверу цифровых
компонентов следует использовать имеющиеся в
продаже коаксиальные цифровые аудиокабели или
оптические кабели.1
Видеокабели
Коаксиальный цифровой
аудиокабель
Стандартные видеокабели КСА
Эти кабели являются наиболее распространенным
типом видеокабелей, и их следует использовать для
подключения к разъемам композитного видео. Их
штекеры, в отличие от аудиокабелей, имеют
желтую маркировку.
. А 5 ,
С т ан д а р т н ы е ви д е о ка б е л и К С А
Подключение телевизора и проигрывателя Очи
ма этой странице показан порядок подключения
проигрывателя дисков ЭУЭ и телевизора к
ресиверу.
1 Соедините коаксиальный цифровой
аудиовыход проигрывателя 0У0 со входом
01С1ТА1_ СО АХ 1 (ОУО/Ю) этого ресивера.
Для соединения используйте коаксиальный
цифровой аудиокабель.2
2 Подключите композитный видеовыход и
стереофонические аналоговые
аудиовыходы3 проигрывателя ОУОко входам
0 4 0 1 1 0 этого ресивера.
Для соединения используйте стандартный
видеокабель4 К.СА и стереофонический
акустический кабель К.СА.
• Если проигрыватель ЭУЭ имеет
многоканальные аналоговые выходы,
подключите их, как описано в разделе
Подключение многоканальных аналоговых
выходов на стр. 10.
3 Соедините аналоговые аудиовыходы
телевизора со входами ТУ/8АТ ресивера.
Это позволит осуществлять воспроизведение
звука со встроенного тюнера телевизора.
Используйте для этого стереофонический
аудиокабель К.СА.
• Если используемый телевизор имеет
встроенный цифровой декодер, можно
также соединить оптический цифровой
аудиовыход телевизора со входом 01С1ТА1.
ОРТ 1 (СО) ресивера. Для соединения
используйте оптический кабель.5
4 Подключите видеоразъем ресивера
МОМТОК 0 1 Л (ВЫХОД МОНИТОРА) к
видеовходу телевизора.
Для подключения к гнезду композитного видео
используйте стандартный видеокабель К.СА.6
На рисунке показана модель УЗХ-817, но
соединения для модели У8Х-417 аналогичны.
Проигрыватель ВУВ
П Примечание
1 • Аккуратно выполняйте подключение оптического кабеля, старайтесь не повредить защитную шторку оптического разъема.
• Обеспечьте дня оптического кабеля свободно свисающую петлю. Можно повредить кабель об острые углы.
• Для коаксиального цифрового подключения также можно использовать стандартный видеокабель КСА.
2 Если на проигрывателе ВУВ имеется только оптический цифровой выход, его можно соединить с оптическим входом ресивера с помощью оптического кабеля. При настройке ресивера потребуется указать, какой его вход
подключен к проигрывателю (см. раздел Меню назначения входов на стр. 26).
3 Это соединение позволит осуществлять аналоговые записи с используемого проигрывателя БУБ.
4 Только для модели У8Х-817 - Если на проигрывателе имеется выход компонентного видео, его тоже можно подключить. См. раздел Использование разъемов компонентного видео на стр. 11.
5 В этом случае следует назначить дня ресивера цифровой вход к которому подключен телевизор (см. раздел Меню назначения входов на стр. 26).
6 Только для модели У8Х-817 - Для подключения компонентных выходов к телевизору, следует ознакомиться с Использование разъемов компонентного видео на стр. 11.
