7.5.3 Монтаж уплотнения вала
7.5.3.1 Монтаж торцевого уплотнения
Чертежи и номера деталей см. главу «Демонтаж торцевого уплотнения».
В горизонтальных насосных агрегатах на опорной плите (тип компоновки C и D) при
использовании торцевых уплотнений с зависящими от направления вращения
пружинами следует учитывать направление вращения.
Монтаж торцевого уплотнения

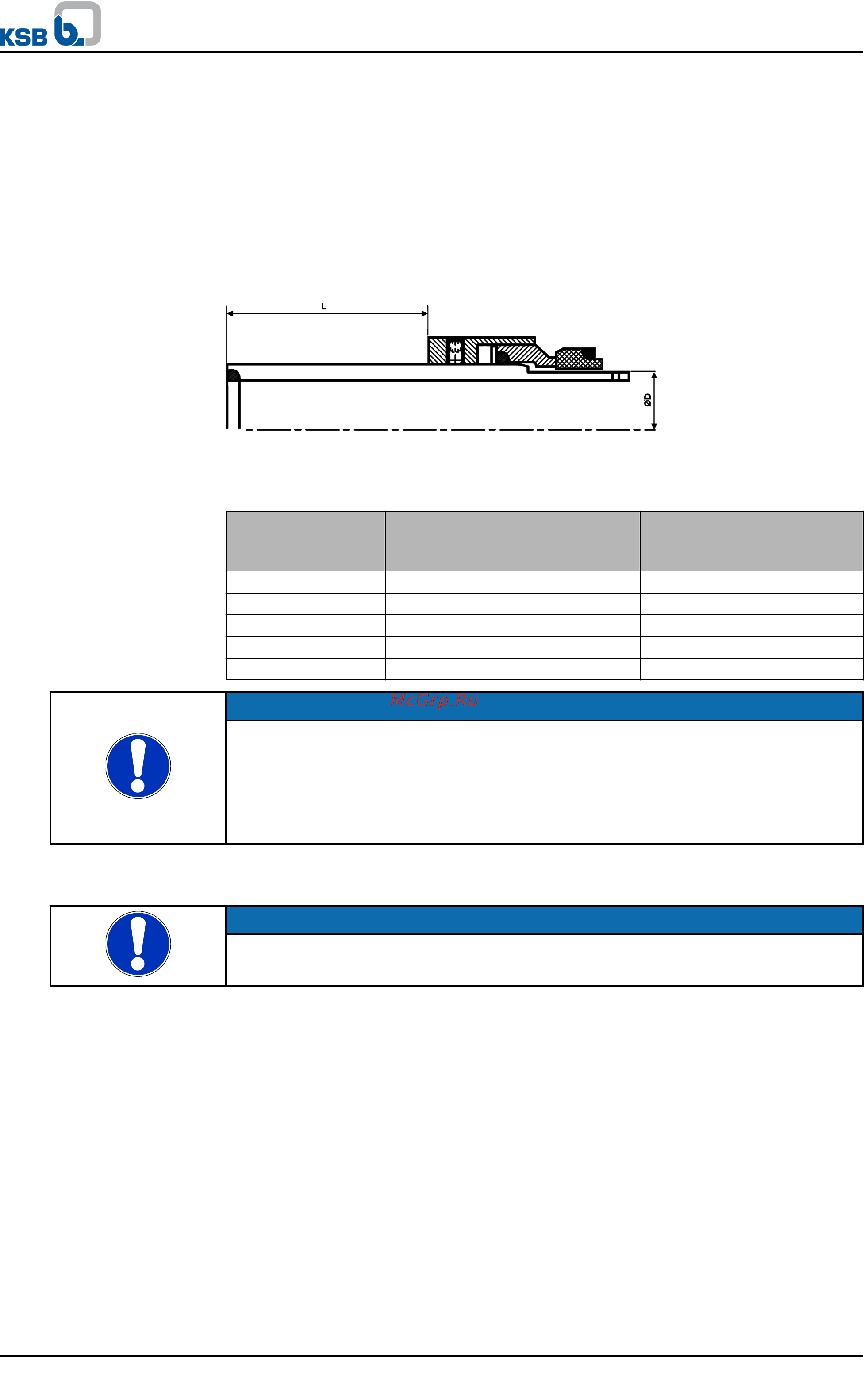

Рисунок 42: Установочный размер L для торцевого уплотнения
Таблица 25: Установочный размер L для торцевого уплотнения H7N (код
уплотнения 55, 63, 64, 67, 68, 81) и 57B (код уплотнения 42, 43, 45)
Типоразмер Диаметр D
торцевого уплотнения
[мм]
Установочный размер
L
[мм]
32-50 35 31
65 40 43,5
100 50 51,5
125 60 58
150 70 70,5
УКАЗАНИЕ
Насосы с кодом уплотнения 55, 62, 63, 67 и 68, которые заказывались до 28
февраля 2011 года, при определенных обстоятельствах оснащены торцевыми
уплотнениями других типов (
H12N и H17GN), для которых требуются другие
установочные размеры.
Необходимо обратиться в компанию KSB, чтобы определить установленный тип и
необходимые установочный размеры.
При расхождениях в типах торцевых уплотнений необходимо обратиться в
компанию KSB.
УКАЗАНИЕ
Для торцевых уплотнений с другими кодами уплотнения установочные размеры не
указываются.
При монтаже торцевого уплотнения соблюдать следующие условия:
▪ Осуществлять установку торцевого уплотнения в соответствии с монтажной
схемой.
▪ Осуществлять работу в чистоте и с большой тщательностью.
▪ Защиту от прикосновения торцевых поверхностей снять непосредственно перед
монтажом.
▪ Не допускать повреждений уплотняющих поверхностей или кольцевых
уплотнений круглого сечения.
▪ После монтажа неподвижного кольца проверить плоскопараллельность с частью
корпуса.
▪ Поверхность втулки вала должна быть безупречно чистой и гладкой, монтажный
край - со снятой фаской.
▪ При задвигании вращающегося модуля на втулку вала, соблюдая надлежащие
меры, не допускать повреждения поверхности втулки.
7 Техобслуживание/уход
Multitec / Multitec-RO
69 из 100
