![KSB Multitec MTC B 150/4C [87/100] Общая схема со спецификацией деталей](/img/pdf.png)
KSB Multitec MTC B 150/4C [87/100] Общая схема со спецификацией деталей
![KSB Multitec MTC B 50/5F [87/100] Общая схема со спецификацией деталей](/views2/1592698/page87/bg57.png)
9 Сопутствующая документация
9.1 Общая схема со спецификацией деталей
Следующие данные приведены для определенных номеров деталей:
1) только для исполнений с торцевым уплотнением
2) кроме типоразмера 32
3) только типоразмер 125...150/4-полюсный
4) для типоразмера 65, 100, 125 и 150/4-полюсный
5) Multitec 50 ASME
6) только типоразмер 150/2-полюсный
7) с проточной частью 9.2/10.2/11.1 и 12.1
9.1.1 Аксиальный всасывающий патрубок

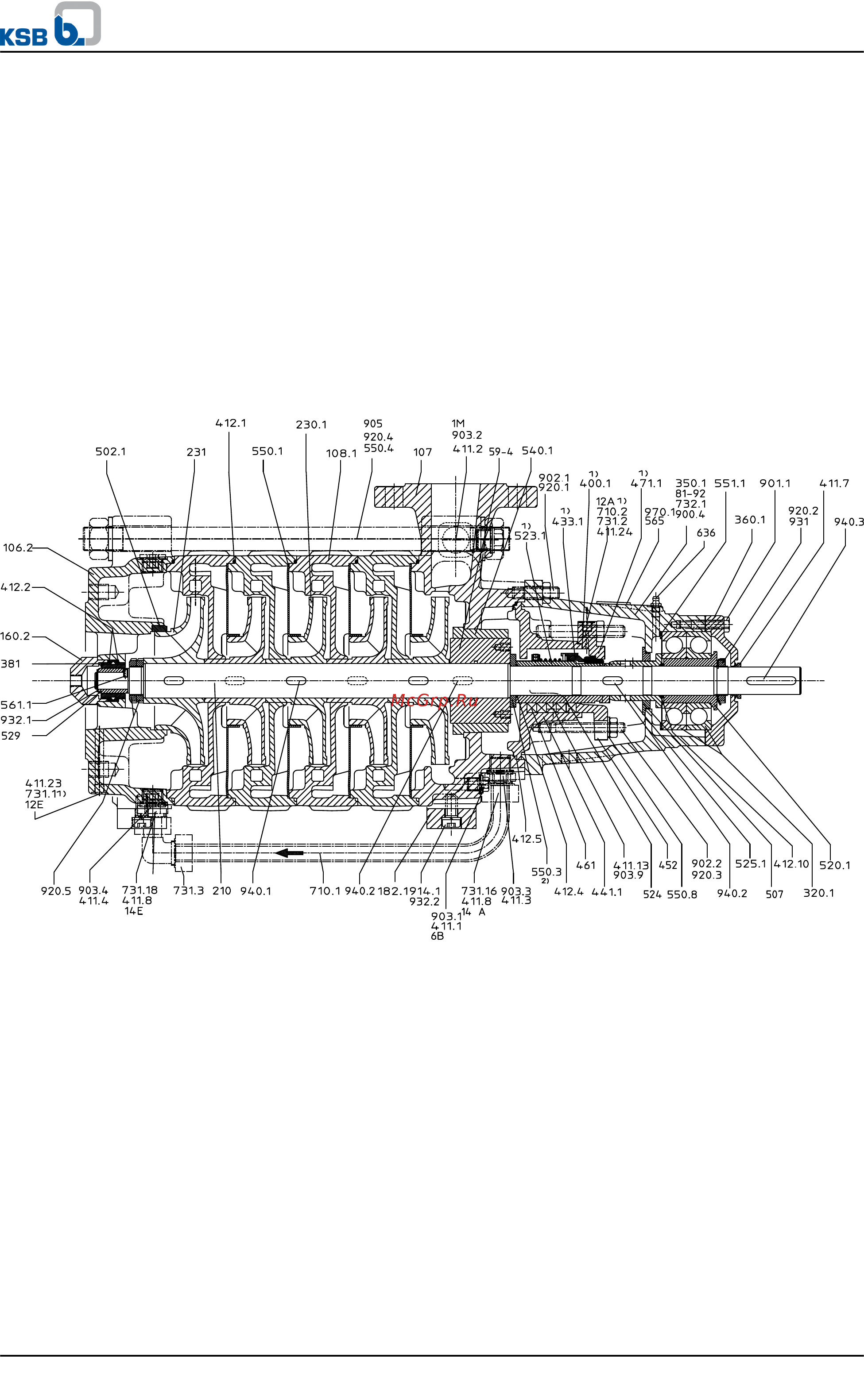

Рисунок 50: Multitec - тип компоновки A - типоразмер 32-50
9 Сопутствующая документация
Multitec / Multitec-RO
87 из 100
