МОНТАЖ

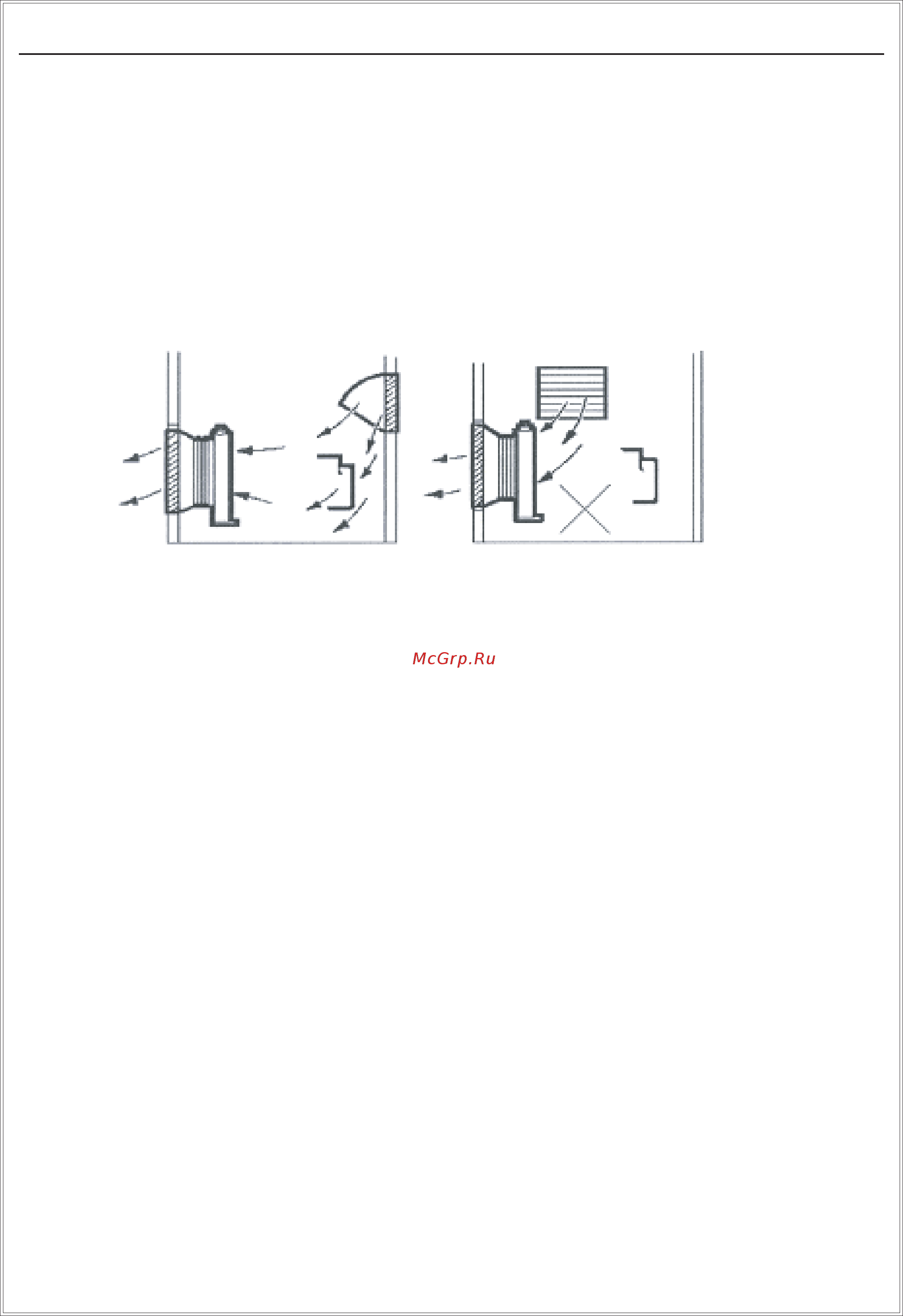

На рисунке 6 показано показан случай, когда приточная вентиляционная решетка установлена

выше электростанции. Такое ее расположение ПРИЕМЛЕМО, если поток воздуха будет направ

лен на генератор. Преимущества данного расположения решетки состоит в том, что в этом

случае предотвращается скопление горячего воздуха в верхней части помещения.

На рисунке 7 вентиляционная решетка установлена выше и сбоку от электростанции. Такое

расположение решетки НЕ ПРАВИЛЬНО, поскольку поток воздуха проходит в стороне от генера

тора и воздушного фильтра двигателя, что может привести к перегреву электростанции.

Рис. 6

6.5 ВоздухоVприточное отверстие

Воздухоприточное отверстие должно быть расположено так, чтобы поступающий воздух был

как можно чище и не смешивался с вытяжным воздухом и выхлопными газами. Отверстие долж

но быть защищено от попадания в него воды, снега и пыли. Воздуховоды должны иметь гладкие

внутренние стенки и изгибы с большим радиусом.

Температура внутри помещения не должна быть более 60

С. При более высокой температуре

нарушается нормальное функционирование электростанции и должна быть установлена допол

нительная принудительная система вентиляции. Если для других устройств, установленных в

этом же помещении, также требуется вентиляция, то это должно учитываться при расчете.

6.6 Дефлекторы для защиты от ветра

При планировании местоположения вытяжной вентиляционной решетки следует учиты

вать преобладающее направление ветра. Если ветер будет направлен против вытяжного

потока, то это приведет к снижению потока воздуха через радиатор электростанции. В

этом случае необходимо спланировать установку вытяжной вентиляционной решетки в

другом месте.

Если изменить местоположение воздуховыпускного отверстия невозможно, то можно изменить

направление потока следующими способами:

1. К воздуховыпускному отверстию может быть прикреплен изогнутый дефлектор,

направляющий поток воздуха в сторону (см. рис. 8).

2. Напротив воздуховыпускного отверстия может быть установлен отражатель в виде

пластины, размеры которой на 3040 % больше отверстия (см. рис. 9).

ПРАВИЛЬНО

Рис. 7

НЕ ПРАВИЛЬНО
