12.4.5 Режимы работы BLC 100

Внимание! Включите блок, причем оба тумблера (ATS и SERVICE) должны быть в по-

ложении «OFF» (Выкл.). После включения дождитесь завершения встроенного контро-

ля BLC (около 10 с). После того как загорится светодиод «Netzbetrieb» (Сеть), можно с

помощью тумблеров выбрать желаемый режим работы.

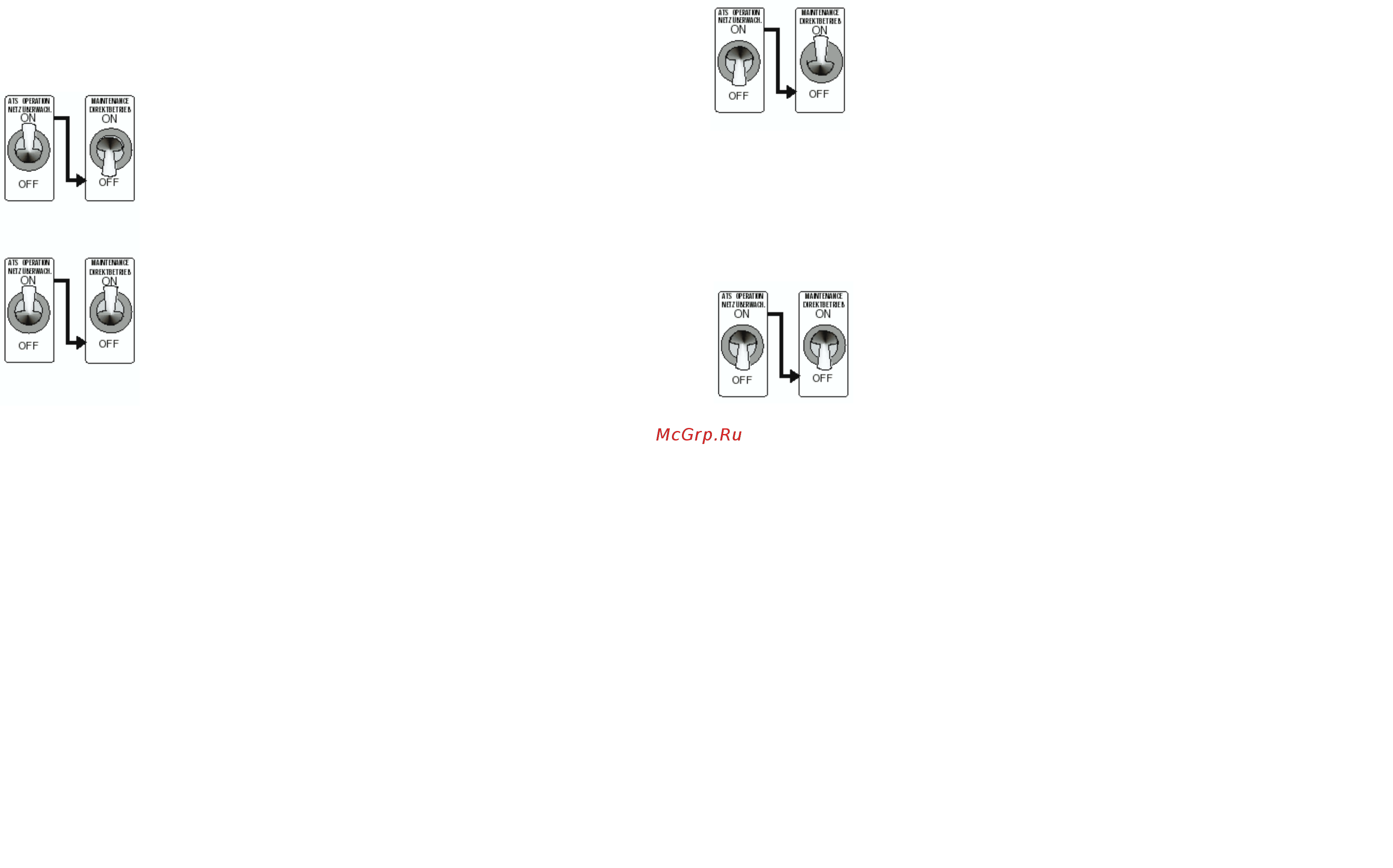

Автоматическое управление

Включен режим ATS/Автоматическое управление. Мигает свето-

диод «ATS-Betrieb» (Автоматическое управление). Электроаг-

регат включается с выдержкой времени 4 с после пропадания

напряжения сети.

Горячий резерв Электроагрегат запускается сразу, без

принятия нагрузки (режим горячего резерва).

Напряжение сети контролируется и при пропадании напряжения

контактор генератора подключает потребителей к электроагре-

гату через 2 с. При выключении блока электроагрегат немед-

ленно отключается.

Ручной запуск электростанции с подключением к ней

потребителей

В этом режиме работы электроагрегат запускается немедленно,

при замкнутых контактах Х1.6 и Х1.7. После прогрева мотора проис-

ходит подключение нагрузки.

При переводе выключателя в положение AUS генератор немедлен-

но отключается.

Через 30 с останавливается двигатель. Если контакты Х1.6 и Х1.7

не замкнуты, электроагрегат не запустится. При замыкании контак-

тов Х1.6 и Х1.7 электроагрегат запустится сразу. После прогрева он

возьмет на себя нагрузку. При выключении блока электроагрегат

немедленно отключится. Если контакты Х1.6 и Х1.7 вновь разом-

кнутся, генератор отключится через 5 с.

Через 30 с отключится двигатель

ОТКЛ.

Напряжение сети не контролируется, ручной и автоматический за-

пуск электроагрегата невозможен. Внимание! Если оба тумблера ус-

тановлены в положение «OFF» (Откл.), все сообщения о неисправ-

ностях стираются.

12.5 Устройство защитного отключения (опция)

Устройство защитного отключения - это выключатель с электромагнитным расцепителем, который автоматически размыкается при протекании на землю или через корпус тока утечки,

который превышает номинальный ток срабатывания выключателя. Применение устройства защитного отключения является дополнительной мерой безопасности при непосредственном

прикосновении. Функция указанного устройства заключается в том, чтобы предотвратить возникновение опасных напряжений на открытых токоведущих частях электроустановок, а

также возникновение возгораний. Внимание! Перед подключением электроагрегата необходимо испытательной кнопкой устройства защитного отключения проверить его исправность.

Если выключатель не сработает, то эксплуатировать электроагрегат запрещается. См. схемы электрических подключений 100118 и 100119.

12.6 Контроль сопротивления изоляции согласно GW 308 (опция)

Контроль сопротивления изоляции в сочетании со стандартной защитной мерой «защитное разделение» является дополнительной защитой в IT-сети. Поскольку первое замыкание на

корпус или дефект изоляции не носят разрушительного характера и потому остаются незамеченными, прибор контроля изоляции является полезным и рекомендованным GW 308 ус-

тройством, которое выявляет подобные дефекты и отключает потребителей. Нейтраль (N) и провод выравнивания потенциалов (PЕ) не должны быть соединены друг с другом. Провод

выравнивания потенциалов должен быть подключен между электроагрегатом и всеми потребителями без разрывов. Агрегат можно эксплуатировать без заземления. Перед каждым

подключением следует проверять работоспособность устройства контроля изоляции нажатием испытательной кнопки. При этом должна загореться красная контрольная лампа и вык-

лючиться главный выключатель. Красная контрольная лампа «ISO-Fehler» (Неисправность изоляции) постоянно горит при неисправности изоляции генератора, а также при неисправнос-

ти изоляции потребителя или проводки до выключения главного выключателя. См схему электрических подключений 100110 и 100111.

12.7. Измеритель сопротивления изоляции (А-Isometer) (опция)

Контроль сопротивления изоляции в сочетании со стандартной мерой защиты «защитное разделение» является дополнительной защитой в IT-сети. Поскольку первое замыкание на кор-

пус или дефект изоляции не носят разрушительного характера и потому остаются незамеченными, прибор контроля изоляции является полезным устройством со светосигнализатором

согласно VDE 0100, ч. 410, которое выявляет подобные дефекты и сигнализирует о них. Нейтраль (N) и провод выравнивания потенциалов (PЕ) не должны быть соединены друг с дру-

гом. Провод выравнивания потенциалов должен быть подключен между электроагрегатом и всеми потребителями без разрывов. Перед каждым подключением следует проверять рабо-

тоспособность устройства контроля изоляции нажатием испытательной кнопки. При этом должна загореться красная контрольная лампа. Красная контрольная лампа «ISO-Fehler» (Не-

исправность изоляции) постоянно горит при неисправности изоляции генератора, а также при неисправности изоляции потребителя или проводки до разъединения линии питания. См

схемы электрических подключений 100114 и 100116.
