14
Interface Ethernet1/10
storm-control broadcast 1000
storm-control multicast 1000
storm-control unicast 1000
switchport access vlan 10
6) Ограничение пропускной способности абонентского порта

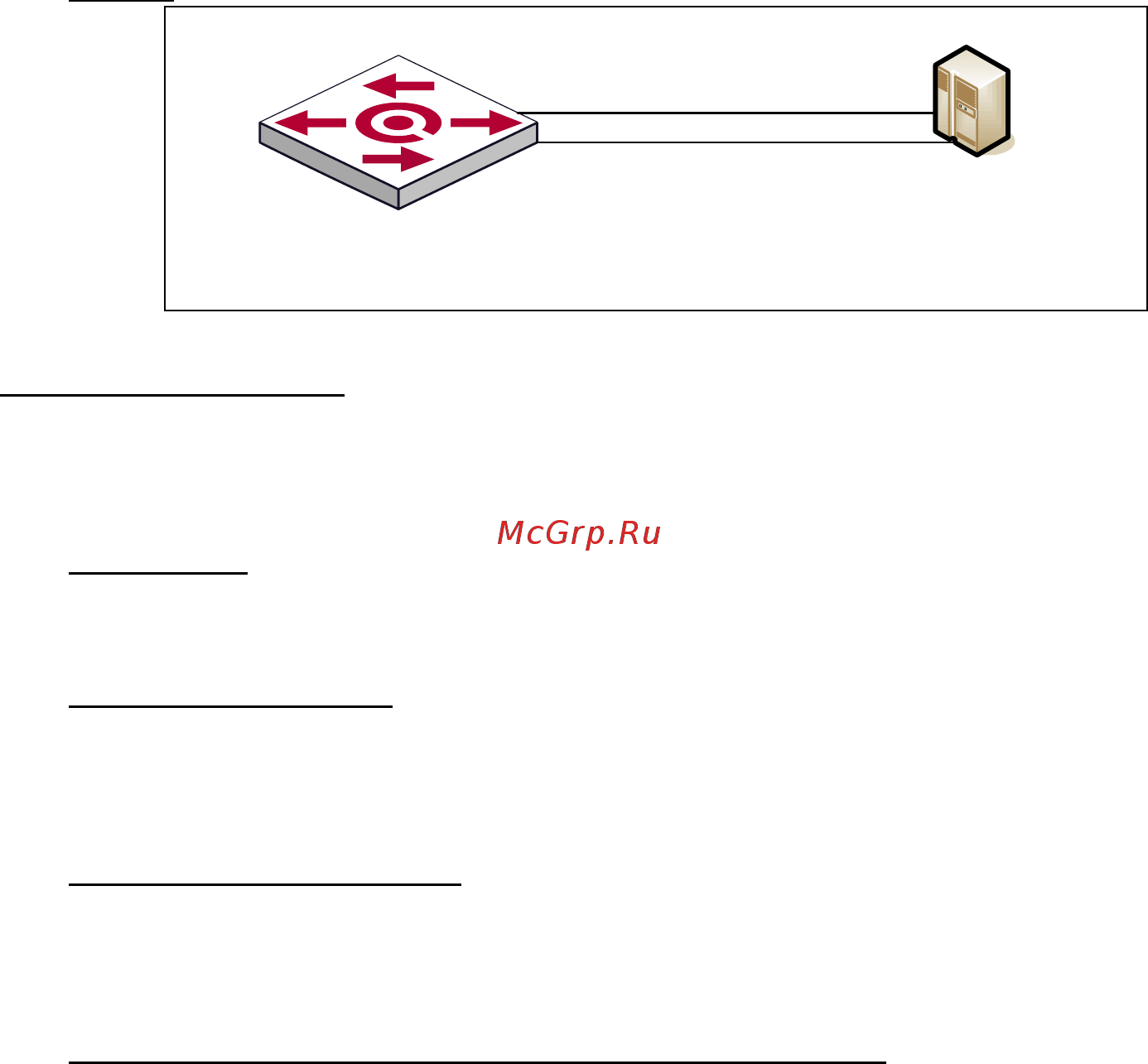

Схема:
E 0/0/2
Генератор
траффика
Switch
Access
E 0/0/1
Trunk
Исходное состояние: Интерфейс Е0/0/1 настраивается в режим работы Access, и
интерфейс Е0/0/2 в режим работы Trunk. Настраиваются требуемые функции ограничения
траффика на Е0/0/1.
Цель теста: Проверка функции ограничения объема входящего траффика со стороны
абонента.
Тестовая процедура:
В порт Е0/0/1 подается траффик со скоростью 100% от пропуской способности.
Измеряется скорость траффика, выходящего из порта Е0/0/2.
Ожидаемый результат: Скорость пропускаемого траффика не превышает
установленного ограничения
Краткая конфигурация коммутатора QSW-2800-28-1:
vlan 1;10
!
Interface Ethernet1/1
bandwidth control 10188 both
switchport access vlan 10
!
Interface Ethernet1/2
switchport trunk allowed vlan 10
7) Проверка возможностей фильтрации траффика
Схема:
