33

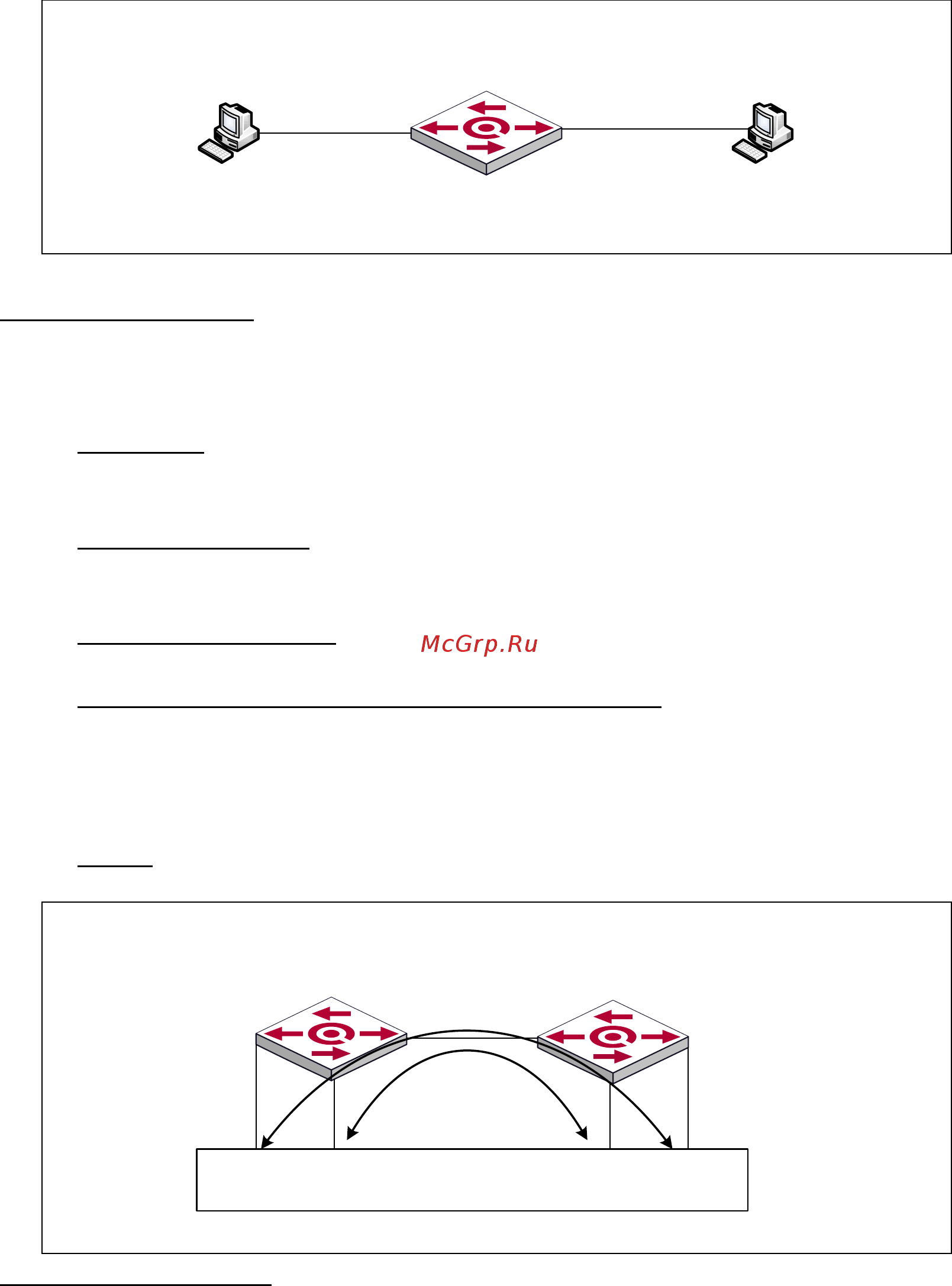

QSW-2800-28T
Хост A
Хост B
e1/1 e1/2
192.168.0.2
192.168.0.1
Исходное состояние: Cогласно вышеуказанной схеме к портам доступа коммутатора
подключаются рабочие станции Хост А и Хост В. Хост А и Хост B поддреживают обработку
jumbo frame (без фрагментации). На коммутаторе включена поддержка Jumbo frame.
Цель теста: проверить возможность коммутатора обрабатывать пакеты длиной более
1500 байт.
Тестовая процедура: Выполнить ping пакетами размером MTU более 1500 байт между
хостом A и C
Ожидаемый результат: Результат ping положительный
Краткая конфигурация коммутатора QSW-2800-28-1:
QSW-2800-28T-AC-RPS(config)#mtu
XXII. Качество обслуживания.
Схема:
е1/25
QSW-2800-28T-1 QSW-2800-28T-2
е1/25
е1/1
е1/1
TRAFFIC GENERATOR (IXIA 400T)
A B C D
е1/26
е1/26
Исходное состояние: Согласно вышеуказаннй схеме, к портам e1/1, e1/26
коммутаторов QSW-2800-28T подключается Генератор трфика (IXIA-400T). Коммутаторы
QSW-2800-28T-1 и QSW-2800-28T-2 соеденяются между собой портами e1/25. Скорость
сединения каждого порта коммутаторов QSW-2800-28T максимальна (e1/1 – 100Mb/s,
full-duplex; e1/25, e1/26 – 1Gb/s, full-duplex). Все используемые для теста порты находятся в
одном широковещательном домене и режиме trunk .
На траффик генераторе формируются тегированные 802.1Q потоки из фреймов
размером 1300 байт и скоростью 100Mb/s для портов A и D, 1Gb/s для портов B и C. Поле
COS тега 802.1Q для портов A и D = 7, для портов B и C = 0.
