19
Ожидаемый результат: Необходимо убедиться в прохождении данных между
коммутаторами как при двух линках Channel group, так и при обрыве одного из линков
Channel group.
Краткая конфигурация коммутатора QSW-2800-28-1:
port-group 1
!
Interface Ethernet1/25
switchport mode trunk
port-group 1 mode active
!
Interface Ethernet1/26
switchport mode trunk
port-group 1 mode active
!
Краткая конфигурация коммутатора QSW-2800-28-2:
!
port-group 1
!
Interface Ethernet1/25
switchport mode trunk
port-group 1 mode active
!
Interface Ethernet1/26
switchport mode trunk
port-group 1 mode active
!
XII. Поддержка функций PPPoE Intermediate Agent и PPPoE snooping

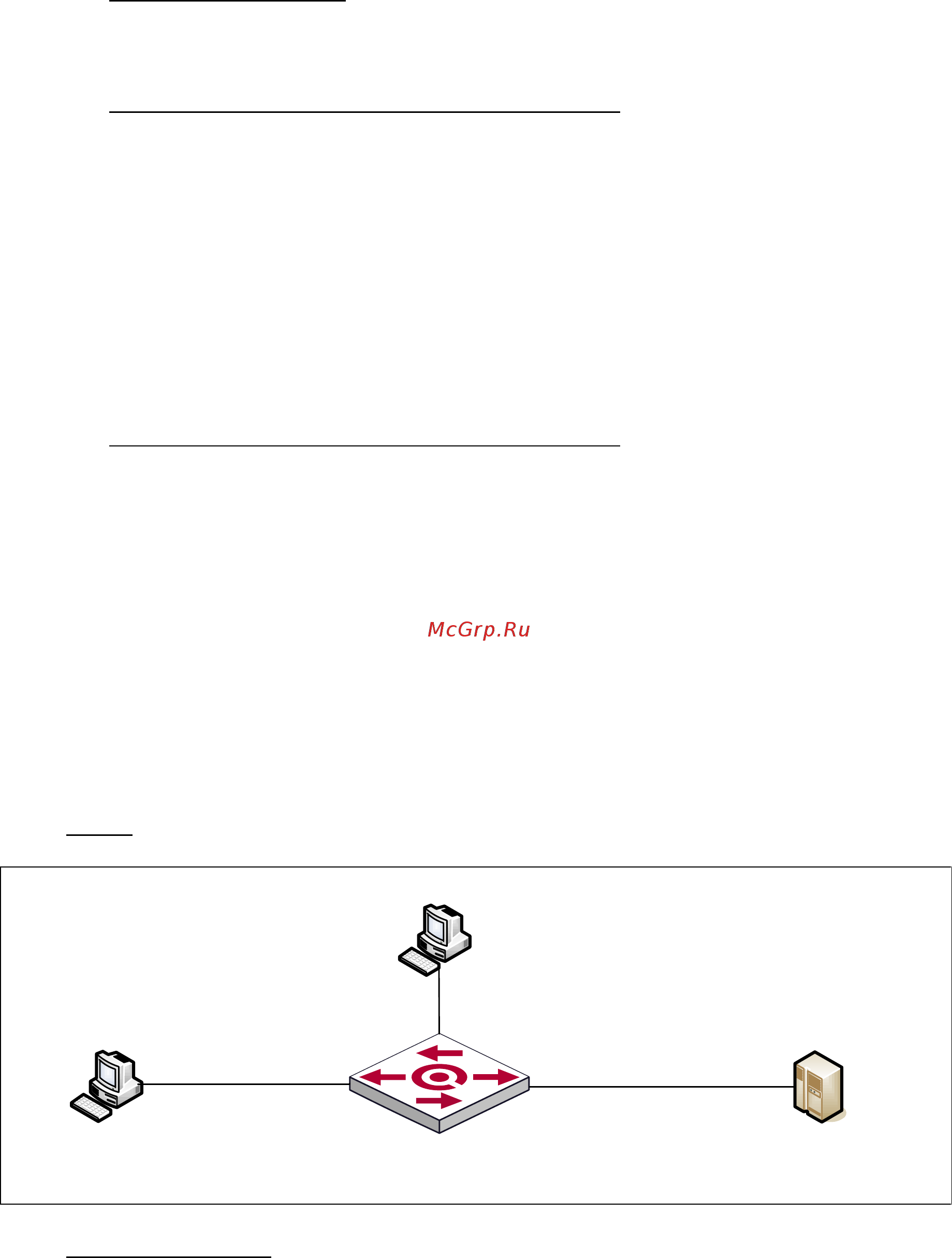

Схема:
E 0/0/25
Management System
PPPoE server
172.16.0.254
QSW-2800-28-1
172.16.0.1
E 0/0/15
untagged VLAN 500
Хост A
Хост B
untagged VLAN 500
E 0/0/17 tagged VLAN 500
Исходное состояние: К трем портам коммутатора подключено по одному хосту. На хост А
установлено программное обеспечение - PPPoE клиент. IP-адрес для IPoE соединения
данного хоста устанавливается вручную. IP-адрес для PPPoE соединения данного хоста
назначается PPPoE сервером динамически. На Хост B установлено программное
обеспечение Wireshark sniffer или аналогичное. IP-адрес Хоста В для IPoE соединения
устанавливается вручную. Так же, к коммутатору подключен хост с установленным
программным обеспечением - PPPoE сервер. IP адреса для данного хоста устанавливаются
