20
вручную. Все хосты находятся в одном широковещательном домене. Порты хостов А и B
настраиваются таким образом, чтобы добавлять в PPPoE PADI пакет тег PPPoE intermediate
agent. Порт, к которому подключен Хост с PPPoE сервером, объявлен доверенным для
PADI пакетов от PPPoE клиентов.
Цель теста: Проверка возможности коммутатора добавлять тег PPPoE intermediate
agent в PADI пакеты PPPoE клиентов. Проверка работы функционала PPPoE snooping.
Тестовая процедура: Выполнить подключение Хоста А к PPPoE серверу.
Ожидаемый результат: Необходимо убедиться в том что:
1) Хост B не получает PADI пакеты от Хоста А.
2) Коммутатор добавляет в PADI пакеты от Хоста А тег PPPoE intermediate agent.
Краткая конфигурация коммутатора QSW-2800-28-1:
pppoe intermediate-agent
!
Interface Ethernet1/15
switchport mode hybrid
switchport hybrid allowed vlan 500 untag
switchport hybrid native vlan 500
pppoe intermediate-agent
!
Interface Ethernet1/17
switchport mode hybrid
switchport hybrid allowed vlan 500 untag
switchport hybrid native vlan 500
pppoe intermediate-agent
!
Interface Ethernet1/25
switchport mode trunk
pppoe intermediate-agent
pppoe intermediate-agent trust
XIII. Поддержка DHCP-Relay

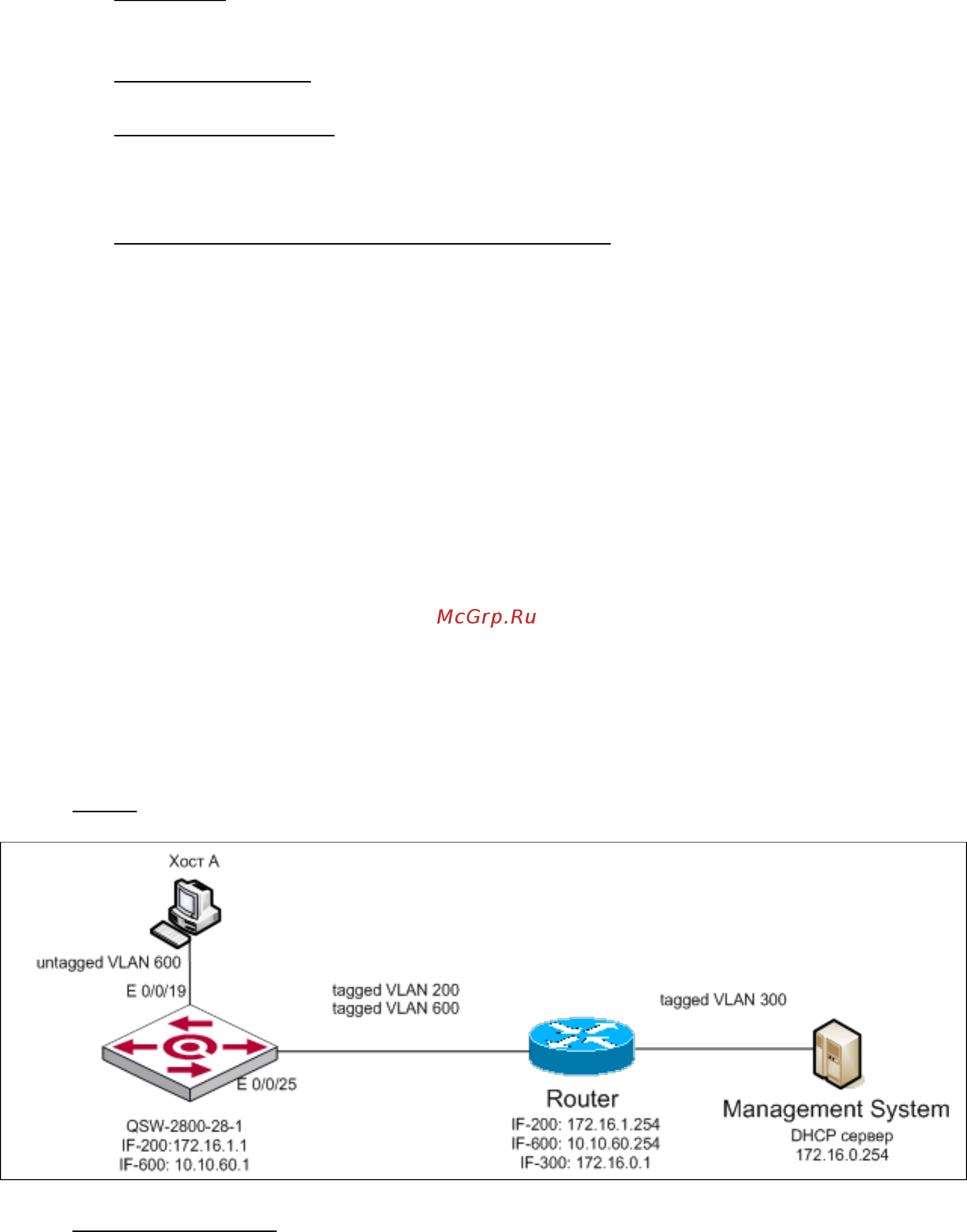

Схема:
Исходное состояние: К коммутатору подключаются оборудование согласно схеме. На
хост А установлено программное обеспечение - DHCP клиент. IP-адрес для IPoE
