35

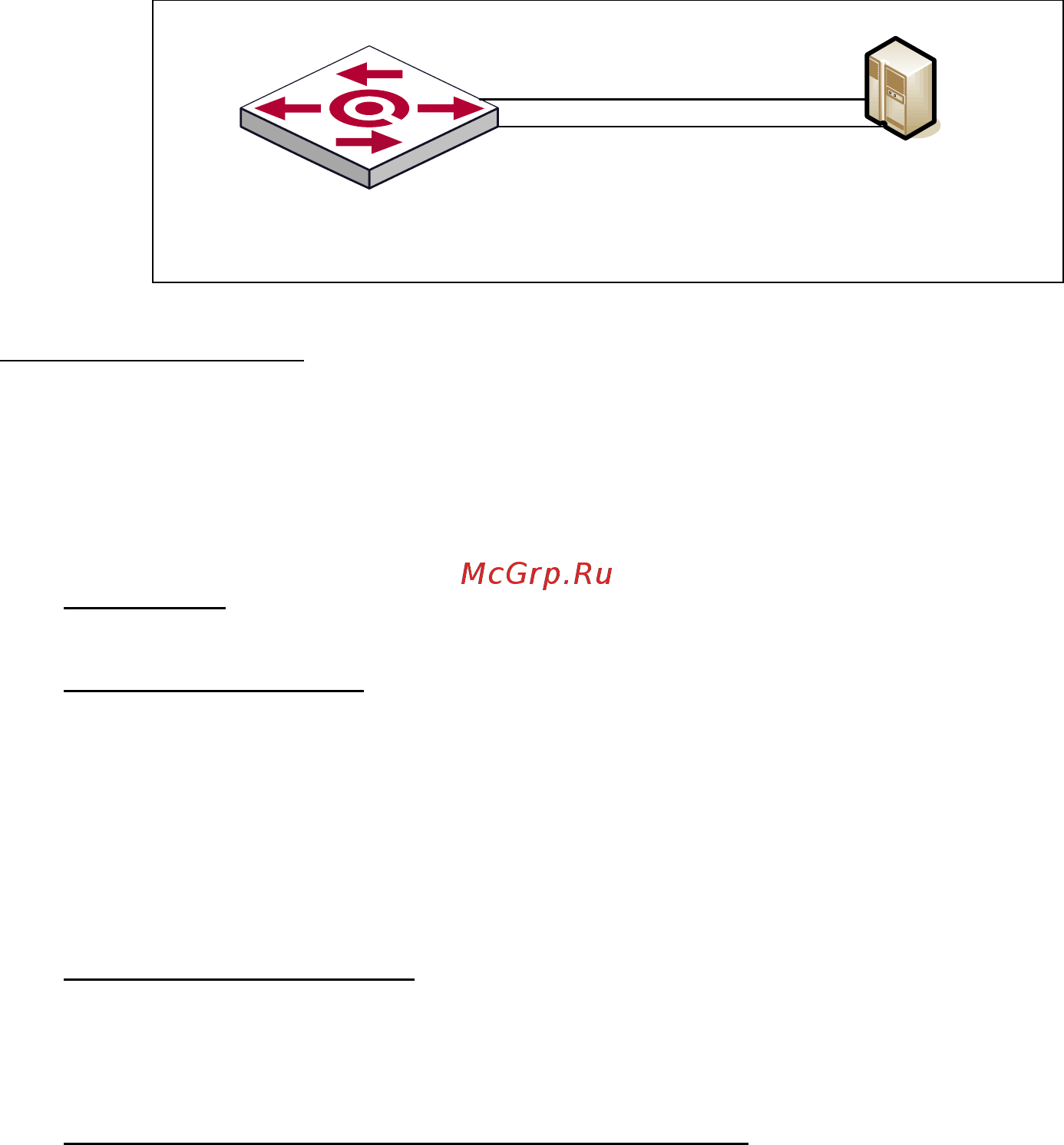

E 0/0/2
Генератор
траффика
Switch
Access
E 0/0/1
Trunk
Исходное состояние: Интерфейс Е0/0/1 настраивается в режим работы Access, интерфейс
Е0/0/2 настраивается в режим работы Trunk. Настраиваются Multicast VLAN 90, IGMP v2.
Настраивается приоритет на основе VLAN для трафика Multicast (vlan90 – priority 4).
Установить strict priority для трафика, выходящего из порта Е0/0/1, и ограничение
траффика 6400Кбит/с.
Цель теста: Проверка функционала QoS 802.1p.
Тестовая процедура:
В интерфейс Е0/0/2 направляется поток траффика:
1) Multicast: udp://@223.3.3.3:5004, vlanid 90, 1500 байт, скорость 5Мбит/с
2) Unicast : UDP/1024, vlanid 10, скорость 5Мбит/с
С помощью IXIA на интерфейсе Е0/0/1 измерить скорость выходящего траффика при
передаче каждого из двух потоков
Ожидаемый результат: Траффик Multicast пропускается в полном объеме без
потерь.
Краткая конфигурация коммутатора QSW-2800:
!
vlan 90
multicast-vlan
multicast-vlan association 10
!
firewall enable
!
multicast destination-control
mls qos queue algorithm sp
!
Interface Ethernet1/1
bandwidth control 6375 transmit
switchport access vlan 10
!
Interface Ethernet1/2
switchport mode trunk
