36.1.3 Примеры отслеживания MLD-пакетов
36.1.3.1 Сценарий 1: функция отслеживания MLD-пакетов
Функция отслеживания MLD-пакетов

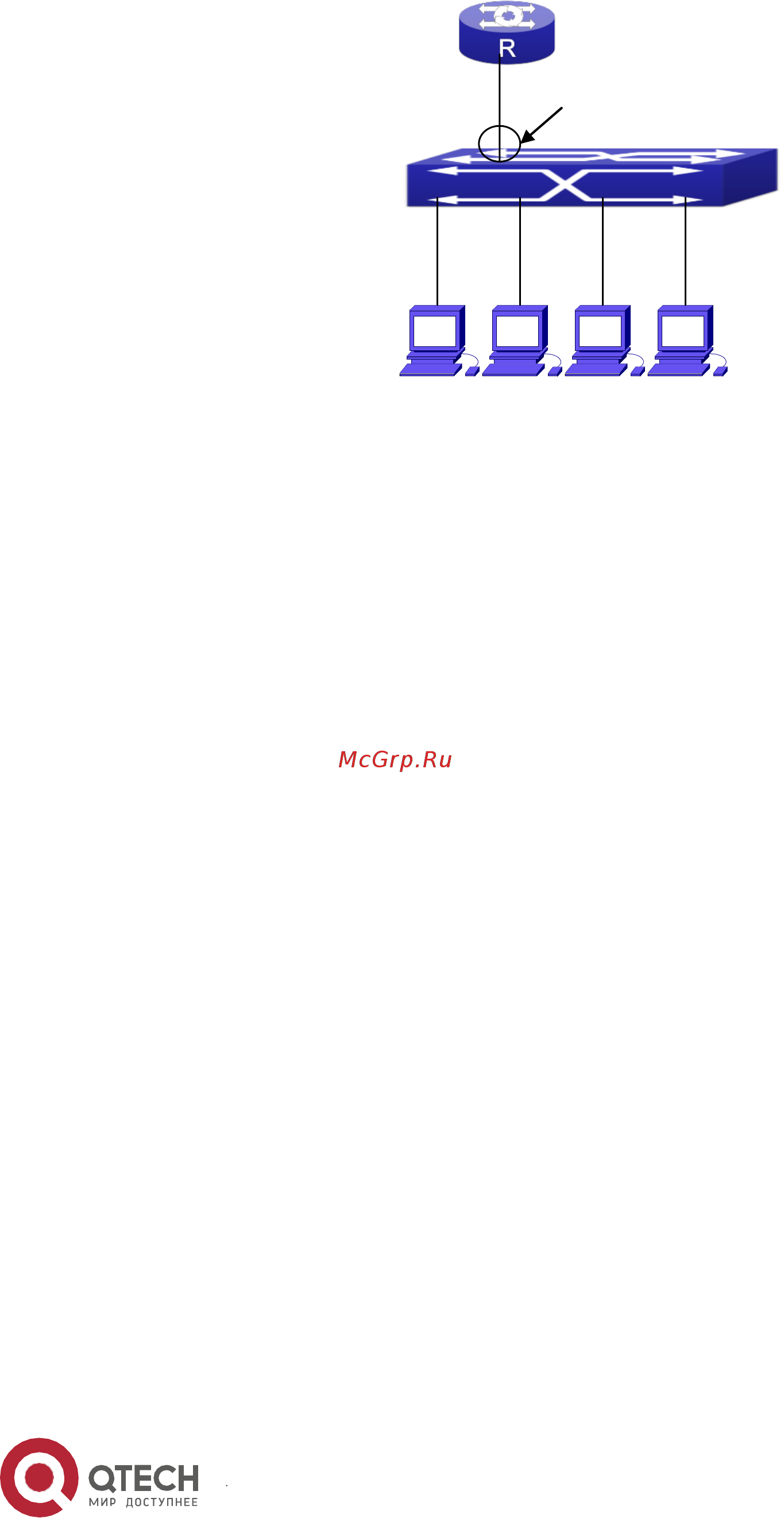

Как показано на рисунке выше, на коммутаторе настроена сеть VLAN 100, которой
принадлежат порты 1, 2, 6, 10 и 12. Четыре узла подключены к портам 2, 6, 10 и 12
соответственно. Многоадресный маршрутизатор подключен к порту 1. Предположим,
требуется включить отслеживание MLD-пакетов в сети VLAN 100. Однако по умолчанию
данная функция отключена как в режиме общих настроек, так и во всех сетях VLAN.
Следовательно, сначала необходимо включить ее в режиме общих настроек на
коммутаторе и затем в сети VLAN 100. Кроме того, следует назначить порт 1 портом
многоадресной рассылки.
Ниже приводится процедура настройки.
Switch#config
Switch(config)#ipv6 mld snooping
Switch(config)#ipv6 mld snooping vlan 100
Switch(config)#ipv6 mld snooping vlan 100 mrouter-port
interface ethernet 1/0/1
Настройка многоадресной рассылки
Предположим, что есть два сервера многоадресной рассылки: Сервер многоадресной
рассылки 1 и Сервер многоадресной рассылки 2. Сервер 1 предлагает программы 1 и 2, а
сервер 2 — программу 3. Программам назначены адреса групповой передачи Группа1,
Группа 2 и Группа 3 соответственно. Многоадресное приложение работает одновременно
на четырех узлах. Два узла, подключенные к портам 2 и 6, воспроизводят программу 1,
узел, подключенный к порту 10 — программу 2, а узел, подключенный к порту 12 —
программу 3.
Результат MLD-прослушивания
Из таблицы многоадресной маршрутизации сети VLAN 100 видно следующее: порты 1, 2,
Многоадресный
маршрутизатор
Порт многоадресного маршрутизатора
Отслеживание MLD-пакетов
Коммутатор
Группа1
Группа1
Группа1
Группа2
